Fujiiryoki Premium 4S - Page 41

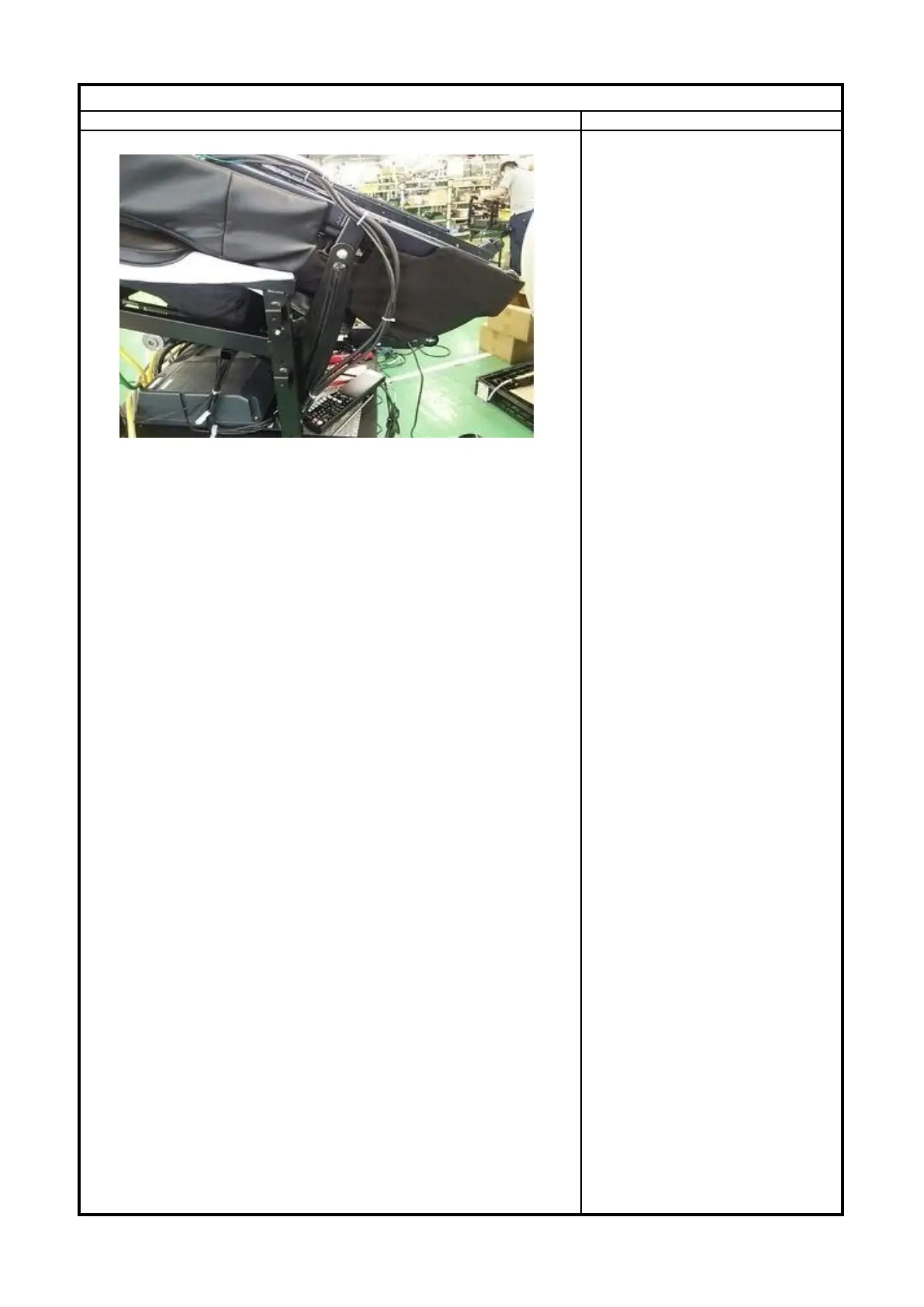

基板側11・9Ｐ配線
写真
説明
①メカ9.11芯と接続しコネクター端
から150mmの位置で背ヒーター中
継コードと共にL=100にてバックフ
レームに結束
②①から150mmの位置で背ヒー
ター中継コードと共にバックフレー
ムに結束
③②から200mmの位置で結束
④③から170mmの位置でバックス
トッパーに結束
①～④までは各コードの長さを合わ
せ最終④以降で調整
※この部分は黒色のインシュロック
を使用する。
1
2
3
4
41
Wiringof11Pand9Pontheboard
Pictureofdescription
Howto
①Connect9Pand11Pcordof
mechaandtieupwithbackheater
relaycordandbackframeatthe
position150mmawayfromthe
vergeofconnectorbyL=100.
②Tiethemupwithbackheater
relaycordandbackframeatthe
position150mmawayfrom①.
③Tiethemupattheposition
200mmawayfrom②.
④Tiethemupwiththebackstopper
atthepositionof170mmaway
from③.
Adjustthelengthofeachcord
①〜④andarrangetheerrorof
lengthaftertheprocess④.
※Useblackcabletieinthispart.
