Kurzbeschreibung des Mainboards
Vorgehensweise
Der Steckplatz für Prozessor ist zum S chutz der Federkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann d as Mainboard nur mit befe stigter Schutzkappe
von Fujitsu Technology Solutions zurück genommen werden!
a
b
b
► Entfernen Sie den Kühlkörper.
► Drücken Sie auf den Hebel und
haken Sie ihn aus.
► Klappen Sie die Halterung nach oben.

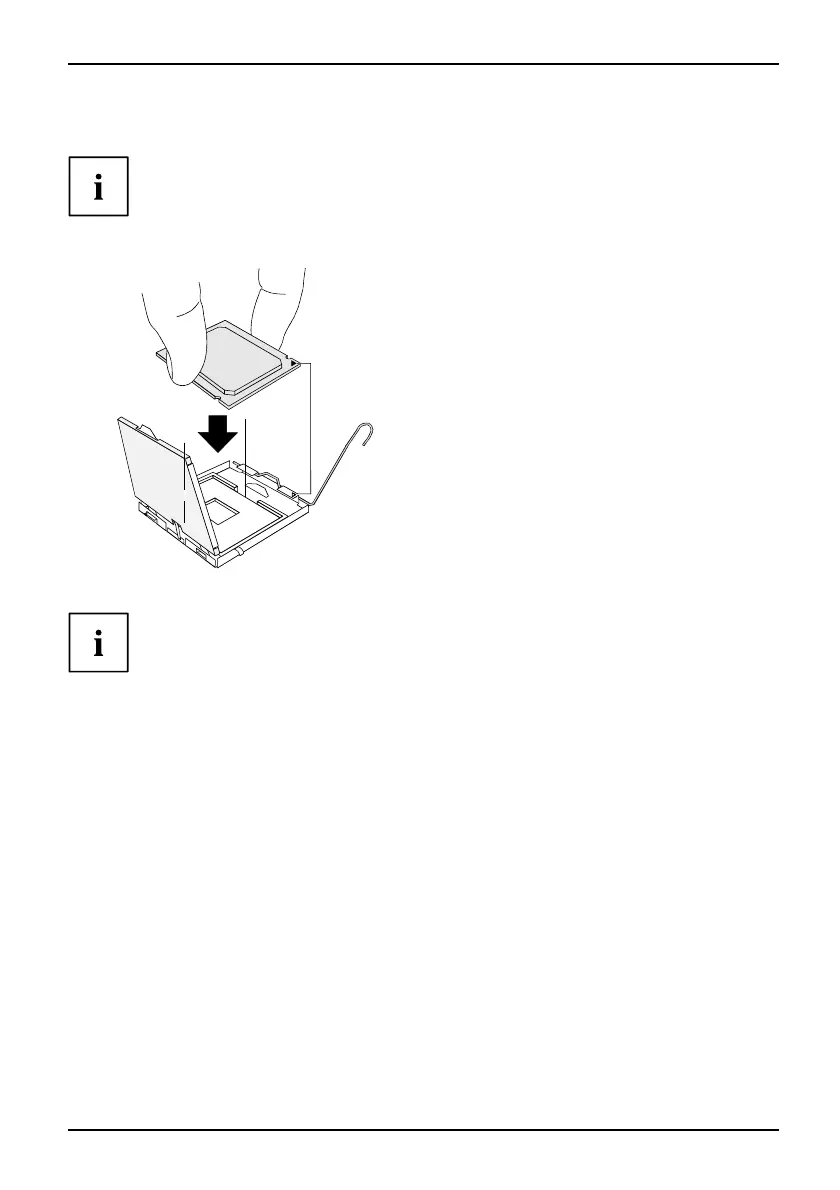

► Halten Sie den Prozessor mit Daumen
und Zeigefin ger und stecke n Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozessors m i t der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).
► Drücken Sie de n Hebel nach unten,
bis er wieder einhakt.
► Entfernen Sie die Schutzklappe und
verwahren Sie diese.
Bitte beachten S
ie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalt
erungen auf dem Mainboard benötigt werden.
► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörp er abziehen oder den
Kühlkörper mit Wärm eleitpaste bestreichen, bevor Sie ihn aufsetzen.
► Befestigen Sie d
en Kühlkörper - je nach Ausführung - mit vier Schrauben
oder stecken Sie
ihn in die Befestigungen.
A26361-D2840-Z210-1-8N19, Ausgabe 1 Deutsch - 3
