Fulbat Fulload 1500 - Curva de Carga

FULBAT - www.fulbat.com 22
não aceitar a corrente de carga após 24 horas de rejuvenescimento,
signica que o Rejuvenescimento da Bateria falhou e a bateria não
está a funcionar corretamente.
• O LED Vermelho cará LIGADO para indicar a falha de rejuvenesci-
mento da bateria.
Modo de Carga Inteligente
Existem as seguintes fases
• Modo de Carga ‘Soft Start’ (Carga lenta)
- LED Azul de carga a piscar.
- Aumenta suavemente a voltagem da bateria para 11V.
• Modo de Carga Bruta (Modo C.C)
- LED Azul de carga está LIGADO.
- A bateria pode ser carregada a cerca de 80%.
- O carregador fornece uma corrente quase constante de 1500mA
até que a voltagem da bateria atinja o valor denido.
• Modo de Absorção (Modo C.V.)
- LED azul de carga está LIGADO.
- A bateria pode carregar até quase 100%.
- A corrente de carga e a voltagem de carga são mantidas constantes
no valor denido.
• Modo de Análise (Modo de teste de retenção de bateria)
- A carga é interrompida por um curto período para a voltagem da
bateria ser medida.
- Se a voltagem cair rapidamente, a bateria está, provavelmente,
defeituosa.
- O LED Amarelo de carga está LIGADO. ( se ocorrer a situação
acima mencionada)
• Modo Flutuação (Nível de voltagem seguro de 13.6V)
- LED Verde está LIGADO.
- O Modo de Flutuação permite que o carregador que ligado às
baterias de modo ecaz; funciona num nível seguro de 13.6V e
pronto a usar.
• Modo de Manutenção (Picos especiais para manutenção a longo prazo)
- LED Verde está LIGADO.
- O programa inicia uma curva especial de carga e monitoriza a
voltagem da bateria, se a voltagem da bateria descer, os picos
especiais irão manter a bateria num estado ótimo, se a voltagem
da bateria descer ainda mais, o carregador da bateria irá mudar
para a fase de carga Bruta. O modo de manutenção permite que
o carregador possa ser ligado à bateria por um longo período;
se possível, verique o nível de líquido de eletrólitos na bateria.

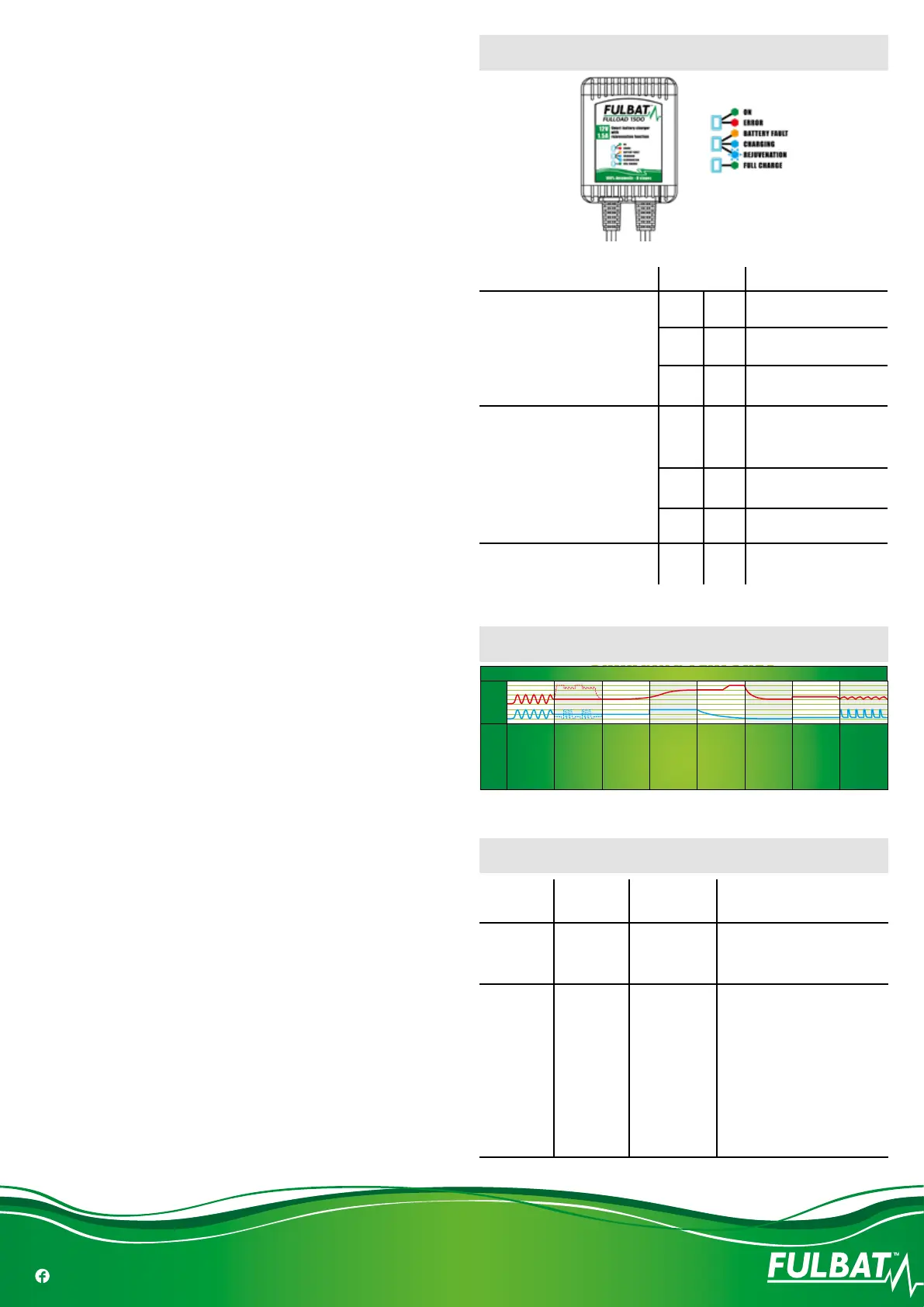

QUADRO DE INDICADOR DE ESTADO DOS LED
LED
Estado Descrições
LED de Energia / Falha – Verde/
Vermelho
Verde On
Fonte de energia AC está
ligada
Verde
A
Piscar
Modo ECO e sem bateria
Vermel-
ho
On
Curto-circuito ou Polari-
dade invertida
LED de Carga /
Recondicionamento – Azul /
Amarelo
Azul On
Modo Carga Bruta (C.C) /
Modo Carga absorção (C.V)
Azul
A
Piscar
Recondicionar / Função
‘Soft start’
Amarelo On
Bateria descarregada
(menos de 2V)
LED Total - Verde
Verde On
O carregador está em modo
Flutuação (Completo)
CURVA DE CARGA
CHARGING FEATURES
Voltage
(V)
Current
(A)
INITIAL
QUALIFICATION
Test automatically
battery condition
and determine if
charger engages
rejuvenation
or charging cycle.
REJUVENATION
Rejuvenates
sulphated
batteries with a
high frequency
pulse.
SOFT START
Increases
battery life by
gently starting to
charge the
battery.
BULK CHARGE
Reduces charging
time by delivering
maximum charge
to set voltage.
ABSORPTION
Ensures a full
charge to the
battery without
overcharging.
BATTERY TEST
Tests the battery
to ensure fully
charged.
FULLOAD 1500 - 8 STAGES
FLOAT
Float charge
maintains the
battery at
100% charge.
21 days restart.
LONG TERM
MAINTENANCE
If the battery
voltage sinks, the
special pulses
will keep the
battery in
optimal states.
CHARGING FEATURES
Voltage
(V)
Current
(A)
INITIAL
QUALIFICATION
Test automatically
battery condition
and determine if
charger engages
rejuvenation
or charging cycle.
REJUVENATION
Rejuvenates
sulphated
batteries with a
high frequency
pulse.
SOFT START
Increases
battery life by
gently starting to
charge the
battery.
BULK CHARGE
Reduces charging
time by delivering
maximum charge
to set voltage.
ABSORPTION
Ensures a full
charge to the
battery without
overcharging.
BATTERY TEST
Tests the battery
to ensure fully
charged.
FULLOAD F12 - 9 STAGES
EQUALIZATION
Returns a full
hydrometer
reading to
calcium batteries
by removing acid
stratification.
FLOAT
Float charge
maintains the
battery at
100% charge.
21 days restart.
LONG TERM
MAINTENANCE
If the battery
voltage sinks, the
special pulses
will keep the
battery in
optimal states.
CHARGING FEATURES
Voltage
(V)
Current
(A)
DESULPHATION
Recovers sulphated
batteries with a high
frequency pulse.
SOFT START
Increases battery life
by gently starting to
charge the battery.
BULK CHARGE
Reduces charging time
by delivering maximum
charge to set voltage.
ABSORPTION
Ensures a full charge
to the battery without
overcharging.
FLOAT
Float charge maintains
the battery at
100% charge.
FULLOAD 2000 - 5 STAGES
CARACTERISTIQUES DE CHARGE
Tension
(V)
Courant
(A)
TEST INITIAL
Teste la batterie
et détermine si
le chargeur lance
un programme de
récupération ou
de charge.
RECUPERATION
Récupération de
batteries
sulfatées grâce
à un cycle
d’impulsions à
fréquence élevée.
DEMARRAGE
LENT
Durée de vie de la
batterie
augmentée par
un démarrage en
douceur de
la charge.
CHARGE
PRINCIPALE
Délivre
automatiquement
un courant
constant adapté
aux
caractéristiques
de la batterie tout
en optimisant le
temps de charge.
ABSORPTION
Assure la charge
complète de la
batterie sans
risque de
surcharge.
TEST BATTERIE
Teste la batterie
pour s’assurer de
la pleine charge.
FULLOAD 1500 - 8 PHASES
MAINTENANCE
Assure le maintien
de la batterie
à 100% de
sa charge.
Automatique tous
les 21 jours.
MAINTENANCE
SUR LONG TERME
Si le voltage de la
batterie diminue
fortement, des
impulsions de
charge
maintiendront la
batterie en
conditions
optimales.
CARACTERISTIQUES DE CHARGE
Tension
(V)
Courant
(A)
TEST INITIAL
Teste la batterie
et détermine si
le chargeur lance
un programme de
récupération ou
de charge.
RECUPERATION
Récupération de
batteries
sulfatées grâce
à un cycle
d’impulsions à
fréquence élevée.
DEMARRAGE
LENT
Durée de vie de la
batterie
augmentée par
un démarrage en
douceur de
la charge.
CHARGE
PRINCIPALE
Délivre
automatiquement
un courant
constant adapté
aux
caractéristiques
de la batterie tout
en optimisant le
temps de charge.
ABSORPTION
Assure la charge
complète de la
batterie sans
risque de
surcharge.
TEST BATTERIE
Teste la batterie
pour s’assurer de
la pleine charge.
FULLOAD F12 - 9 PHASES
EGALISATION
Effectue une
charge
d’égalisation
pour équilibrer
les cellules de
la batterie, évitant
ainsi la
stratification de
l’électrolyte.
MAINTENANCE
Assure le maintien
de la batterie
à 100% de
sa charge.
Automatique tous
les 21 jours.
MAINTENANCE
SUR LONG TERME
Si le voltage de la
batterie diminue
fortement, des
impulsions de
charge
maintiendront la
batterie en
conditions
optimales.
CARACTERISTIQUES DE CHARGE
DOUTE
SUR LA COURBE
(2000)
Tension
(V)
Courant
(A)
RECUPERATION
Récupération de
batteries sulfatées
grâce à un cycle
d’impulsions à
fréquence élevée.
DEMARRAGE LENT
Durée de vie de la
batterie augmentée par
un démarrage en
douceur de la charge.
CHARGE PRINCIPALE
Délivre automatiquement
un courant constant
adapté aux
caractéristiques de la
batterie tout en
optimisant le temps
de charge.
ABSORPTION
Assure la charge
complète de la batterie
sans risque de
surcharge.
MAINTENANCE
Assure le maintien de la
batterie à 100% de sa
charge.
Automatique tous les
21 jours.
FULLOAD 2000 - 5 PHASES
CARACTERISTIQUES DE CHARGE
Tension
(V)
Courant
(A)
CHARGE MAINTENANCE
FULLOAD 1000 - 3 PHASES
PULSE
CHARGING FEATURES
Tension
(V)
Courant
(A)
MAIN CHARGE MAINTENANCE
FULLOAD 1000 - 3 STAGES
PULSE
CHARGING FEATURES
Tension
(V)
Courant
(A)
MAIN CHARGE MAINTENANCE
FULLOAD 1000 - 3 STAGES
PULSE
SOLUÇÃO DE PROBLEMAS
Tipos de
Problemas
Indicação
Causas
Possíveis
Soluções Sugeridas
Carrega-
dor não
funciona
Sem
indicador de
luzes
- Sem fonte de
energia
- Vericar ligações AC e ga-
rantir que o Ponto de Energia
está ligado
Carregador
não tem
saída de CD
Falha LED
VERMELHO
está ligado
- A saída está
em cur-
to-circuito
- Inversão da
polaridade
para a
bateria
- Vericar ligação DC entre
carregador e bateria e
garantir que não estão em
curto-circuito
- Vericar que os grampos da
bateria não cairam
- Vericar que os grampos
/ terminais do cabo estão
ligados na polaridade correta
