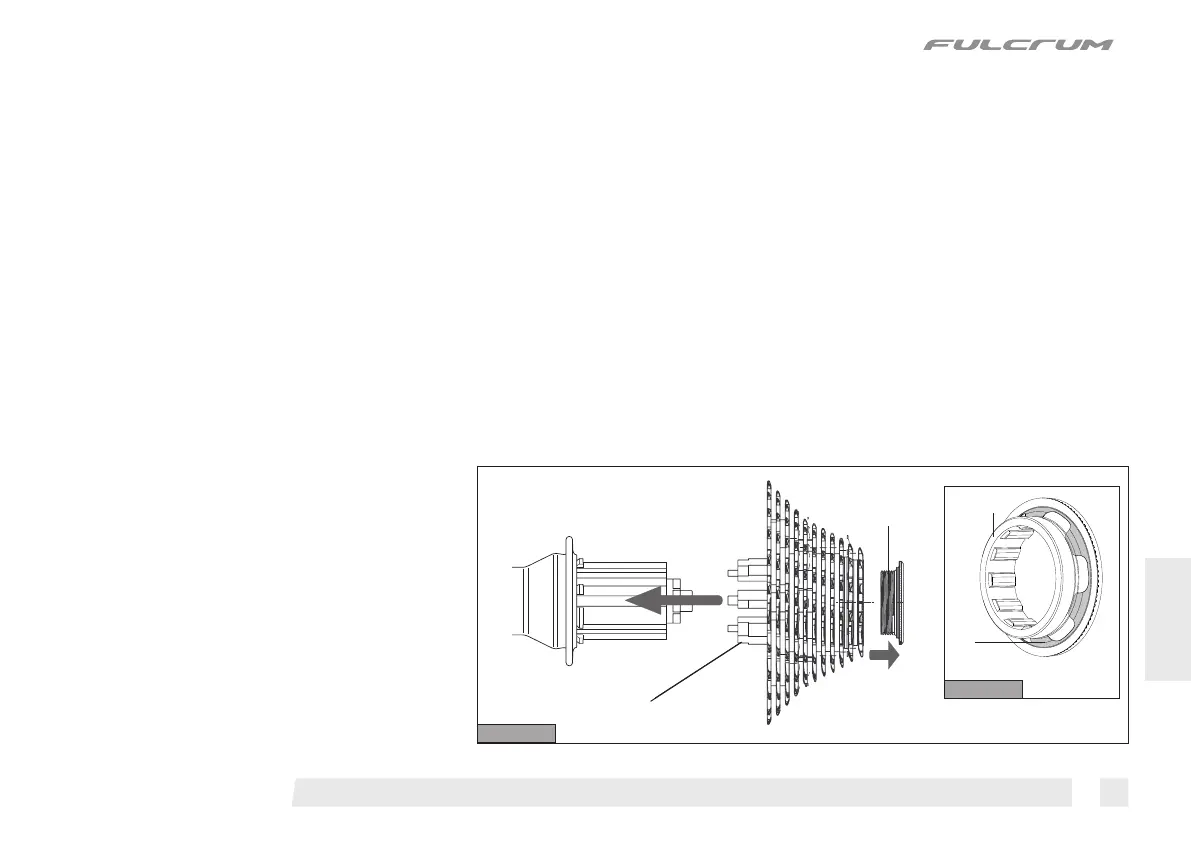

1) Los piñones son preensamblados y sincronizados en el soporte de
resina (A - Fig. 26). La virola G (Fig. 26) está dotada de una arandela
preensamblada (H); asegurarse de que esté en la posición indicada por
la Fig. 26.1.
2) Desmontar la virola (G - Fig.26).
3) Montar el soporte en el costado del cuerpo rueda libre, alinear los
perfiles mecanizados, empujar los piñones en el cuerpo rueda libre y
extraer el soporte (A) desde el buje (Fig. 26).
A
H
G
G
5.2 - PIÑONES 11s de Campagnolo s.r.l. (en un cuerpo rueda libre para piñones 11s de Campagnolo s.r.l.)
5.2.1 - MONTAJE
A
Para todas las operaciones de montaje, desmontaje, uso y mantenimiento, consultar la hoja de instrucciones adjunta a los piñones 10s.
5.1 - PIÑONES 10S
26
26.1
• En caso de que la rueda TRASERA esté preparada para el montaje con eje pasante HH10 para anchuras de 135 o 142 mm, siga las instrucciones de montaje proporcionadas por el fabricante
del cuadro o de la bicicleta.
• En caso de que la rueda TRASERA esté preparada para el montaje con eje pasante HH12 para anchuras de 135 o 142 mm, siga las instrucciones de montaje proporcionadas por el fabricante
del cuadro o de la bicicleta.
®
5 - MONTAJE Y DESMONTAJE DE LOS PIÑONES
