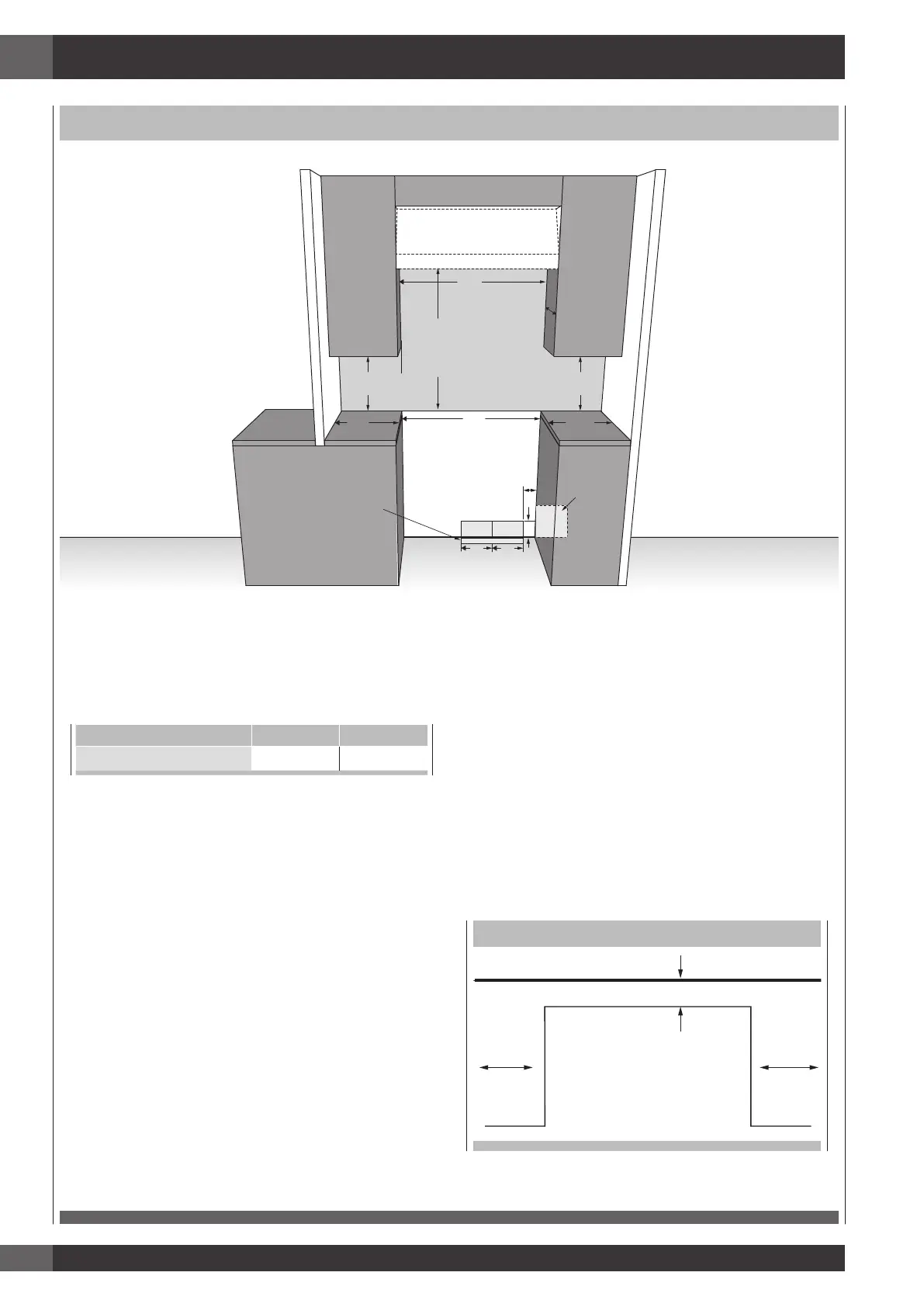

2 - Dimensions et Dispositions pour la Découpe
DISPOSITIONS POUR LA DÉCOUPE
A
min 18”
(45,7)
min
30”
(76,2)
min
6”
(15,2)
3”
( 7,6 )
GAZ
ÉLECTRIQUE
4 3/4”
(12,3)
B
B
min
6”
(15,2)
min 18”
(45,7)
Jusqu’au bas
de la hotte
*Position
suggérée des
équipements
Bordure minimale de 2 po (5,1)
depuis le mur pour l’alimentation en
gaz ou électrique
C
max
13”
(33)
ZONE OMBRAGÉE:
La totalité de la surface du mur arrière ainsi que la surface se trouvant au-dessus de la table de cuisson doit être faite d’une matière ignifuge.
*Consulter les réglementations locales pour les exigences exactes de localisation.
LARGEUR D’OUVERTURE A & C B
Cuisinière 30 po 30" (76,2) 6” (15,2)
Remarque: La distance par rapport aux matériaux non
combustible doit respecter les réglementations
locales ou, en l’absence de celles-ci, avec le
« National Fuel Gas Code », ANSI Z223.1/
NFPA 54.
Dégagements minimums d’une construction:
Au-dessus de la surface de cuisson [au-dessus de 36 po (91,4 cm)]
• Côtés - 3 po (7,6 cm)
• Avec un dégagement latéral de 3 po (7,6 cm) ou moins,
les placards muraux ne mesurant pas plus de 13 po (33
cm) de profondeur doivent se trouver à 18 po (45,7 cm)
minimum au-dessus de la surface de cuisson.
• Les armoires murales juste au-dessus du produit doivent
se trouver à 30 po (76.2 cm) minimum au-dessus de la
surface de cuisson
• Arrière - 0 po avec dosseret de 3 po (7,6 cm).
ESPACE SUPPLÉMENTAIRES:
Pour une installation en îlot, maintenir une distance minimum
de 6,3 cm (2 ½ po) entre le bord et le dos du comptoir et
7,6 cm (3 po) minimum sur les côtés du comptoir (voir vue
de dessus).
DOS
min 2-½” (6,3)
min
3”
(7,6)
min
3”
(7,6)
