ES
4
2 - Dimensiones del Producto y de Encastre

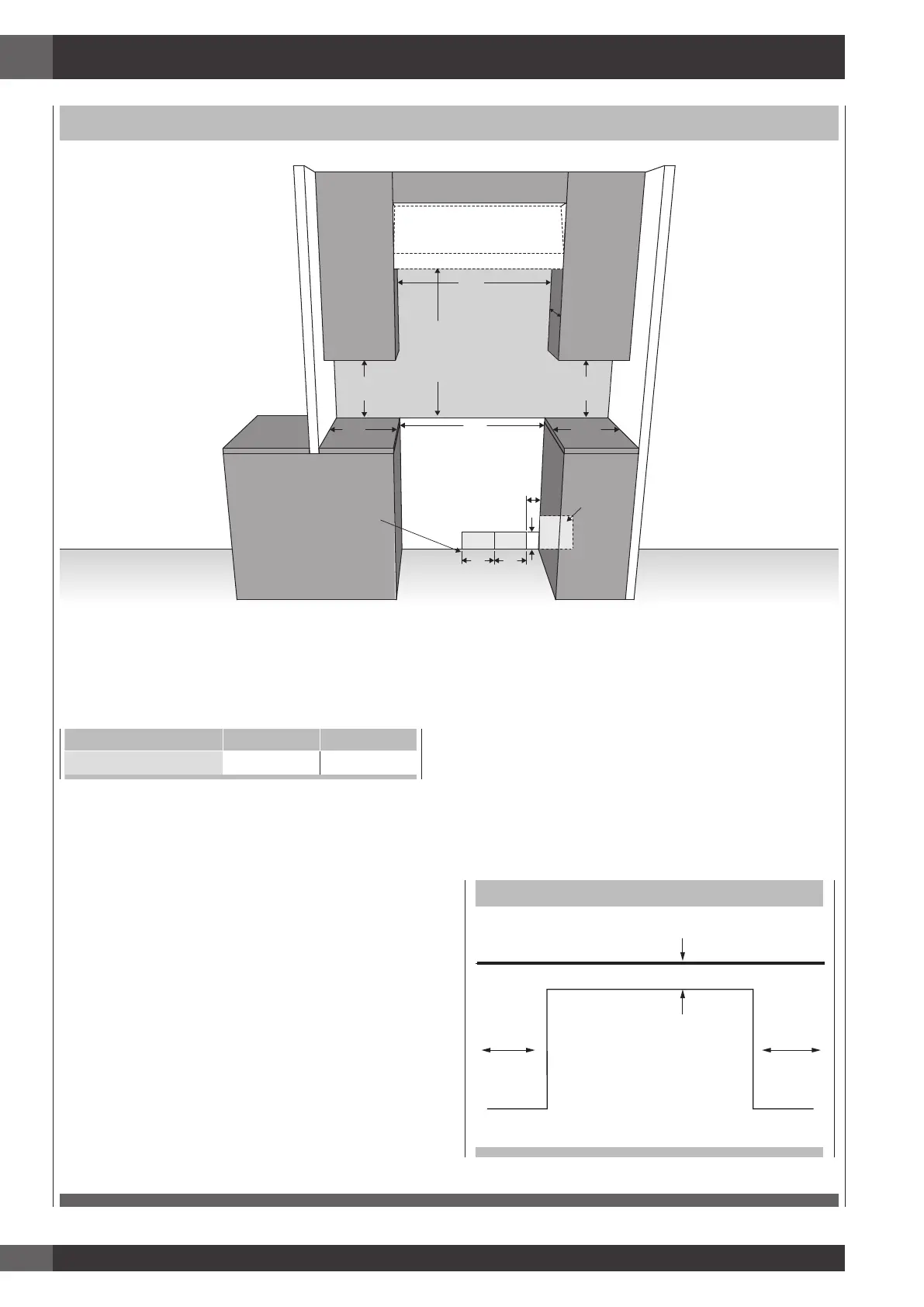

DIMENSIONES DE ENCASTRE
A
min 18”
(45,7)
min
30”
(76,2)
min
6”
(15,2)
3”
( 7,6 )
GAS ELÉCTRICA
4 3/4”
(12,3)
B
B
min
6”
(15,2)
min 18”
(45,7)
*Posición
sugerida
para los
equipos
A la parte inferior de la
campana de ventilaciòn
2” (5,1) máxima protuberancia
de la pared al suministro
elèctrico o de gas.
C
max
13”
(33)
NOTA POR AREA SOMBREADA:
La supercie de toda la pared trasera sobre la cocina y por debajode la capucha debe cubrirse con un material no combustible.
*Consultar las normas locales para la exigencias exactas de colocación.
ANCHO DE APERTURA A & C B
Estufa de 30” 30" (76,2) 6” (15,2)
Nota: La distancia con relación a los materiales no
combustibles debe respetar las normas locales o, en
ausencia de las mismas, el « National Fuel Gas Code
», ANSI Z223.1/NFPA 54.
Distancia mínima a construcciones:
Por arriba de la supercie de cocinar (más de 36” [91.4 cm])
• Lados - 3” (7.6 cm).
• Dentro del espacio lateral de 3” (7.6 cm), los gabinetes
de la pared no más profundos de 13” (33.0 cm) deben
estar a un mínimo de 18” (45.7 cm) por arriba de la
supercie de cocinar.
• Los gabinetes de la pared que estén directamente por
encima del producto deben estar a un mínimo de 30”
(76.2 cm) por arriba de la supercie de cocinar.
• Parte posterior - 0” a la pared posterior de 3” (7.6 cm).
ESPACIOS ADICIONALES:
Para la instalación de la isla, deje un espacio mínimo de
2-½” entre la abertura y el extremo trasero de la mesada y
un mínimo de 3” entre la abertura y los extremos laterales de
la mesada (ver la vista superior).
PARTE POSTERIOR
min 2-½” (6,3)
min
3”
(7,6)
min
3”
(7,6)
