5/8
Adapter
U-Profil
3
4
+ oberes U-Profil am Auszugmodul lt.

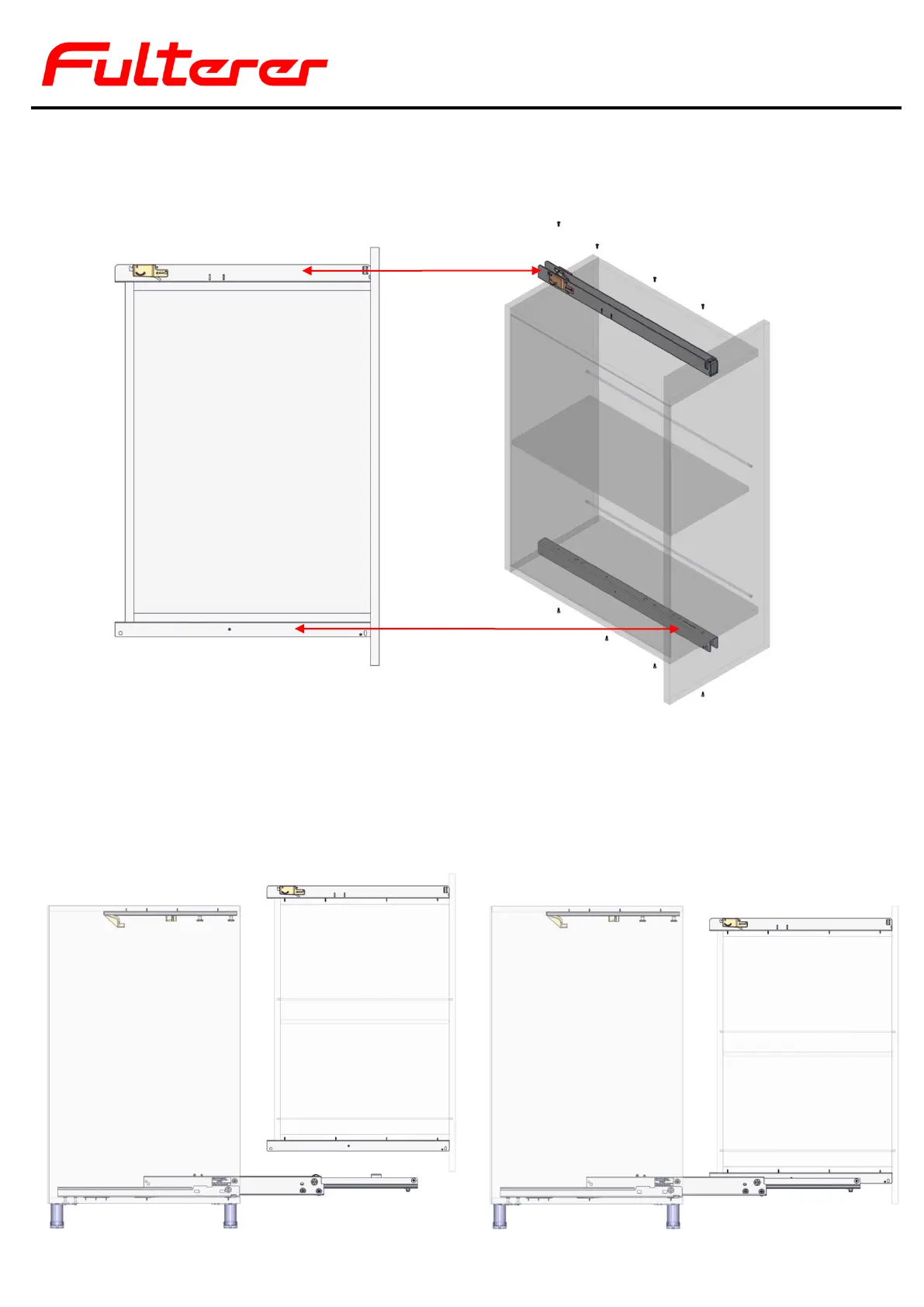

Einbauzeichnung 3, 1a und
Bohrbildtabelle Seite 4 entsprechend
mit Ø4 Spax-Schraube befestigen.
+ the U-Profile of the Top Guide mounts
as shown in drawing 3, 1a and the
hole location drawing on page 4 using
#6 flat head screws.
+ unterer Adapter am Auszugmodul lt.
Einbauzeichnung 4, 2a und
Bohrbildtabelle Seite 4 entsprechend
mit Ø4 Spax-Schraube befestigen.
+ the lower adapter mounts as shown in
drawing 4, 2a and the hole location
drawing on page 4 using #6 flat
head screws.
