FULTON F2 - Page 3

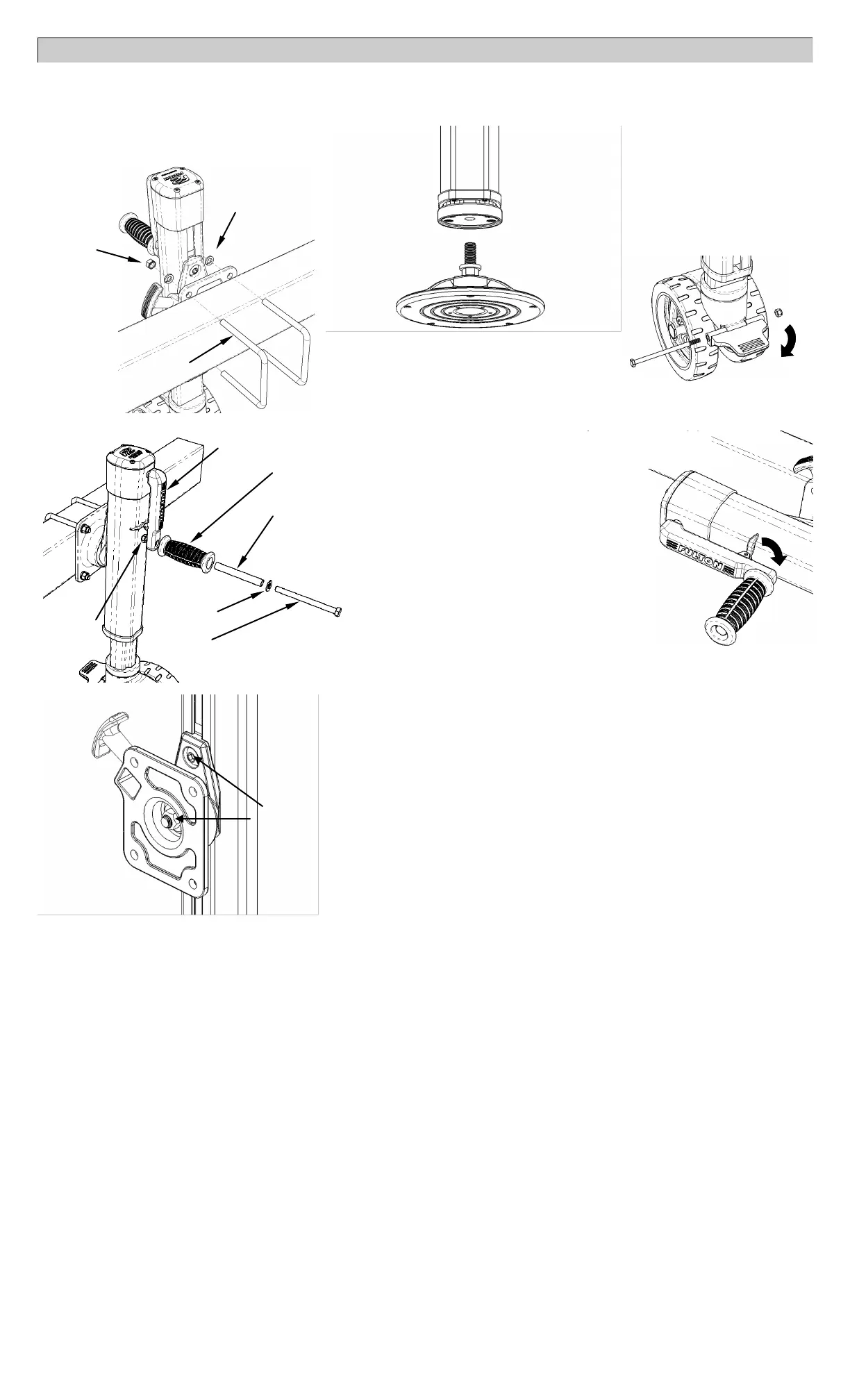

Instructions d'installation (suite)
La plaque du pied: vissez la plaque dans le bas
du tuyau de cric. Serrer à 60-70 pi.-livres.
La plaue du pied
Écrou
Rondelle frein
Boulon en U
(format 4 po montré)
Cale de roue en
option
Pour verrouiller
Écrou de
blocage
Poignée
Espaceur
Rondelle
Boulon
Corps de manivelle
Pour libérer
Tige de retenue de
manivelle en option
Vérin et manivelle
montrés dans la position arrimée
Ajuster la hauteur du montage pivotant (Si nécessaire)
Enlevez le cric de la remorque avant de desserrez les deux attaches à pivot
jusqu'à ce que le bloc du côté se déplace facilement contre le tuyau
extérieur. Pour rejoindre le boulon d'en haut, assurez-vous que le support
pivotant est tourné à la position horizontale (support 3") tel qu'indiquée.
Ajustez le montage pivotant à la position désirée et resserrez à 60-70 pi.-
livres. Après l'ajustement, vérifiez que ça pivote correctement et que la
goupille est engagée.
Attaches de pivot
Cale de roue en option :
Assembler la cale de roue en option
comme illustré ci-dessous et serrer au
couple de 6 à 9 lb-pi. Pour verrouiller,
pousser vers le bas jusqu’à ce que la cale
se bloque en place. Pour libérer, soulever
jusqu’à ne plus avoir de pression sur les
roues. La cale de roue n’est pas destinée à
servir de frein ou de butoir.
Installation de la manivelle :
Assembler les éléments de la
manivelle comme illustré et serrer le
contre-écrou au couple de 20 à 25 lb-
pi, à l’aide de deux douilles 9/16 po.
Dispositif de retenue de manivelle en option :
Pour assembler, placer la tige de retenue avec
son butoir orienté vers le haut du vérin. Centrer
la tige de retenue sur le corps de manivelle et
enfoncer la cheville à travers la tige et les deux
pattes de support. Si le montage est adéquat, la
tige de retenue pourra pivoter vers le bas dans
l’éventualité où la manivelle serait forcée.
Assemblage de la poignée
Boulonnage :
Ce vérin peut être configuré pour un montage sur tubes
de remorque de 3 x 3 po ou 3 x 4 po seulement. Placer le
support du pivot et la plaque de montage ou les boulons
en U de façon à obtenir un montage adéquat sur la
remorque. Serrer les écrous au couple de 20 à 25 lb-pi.
Boulonnage
(boulons en U)
