Instrucciones de instalación (cont.)

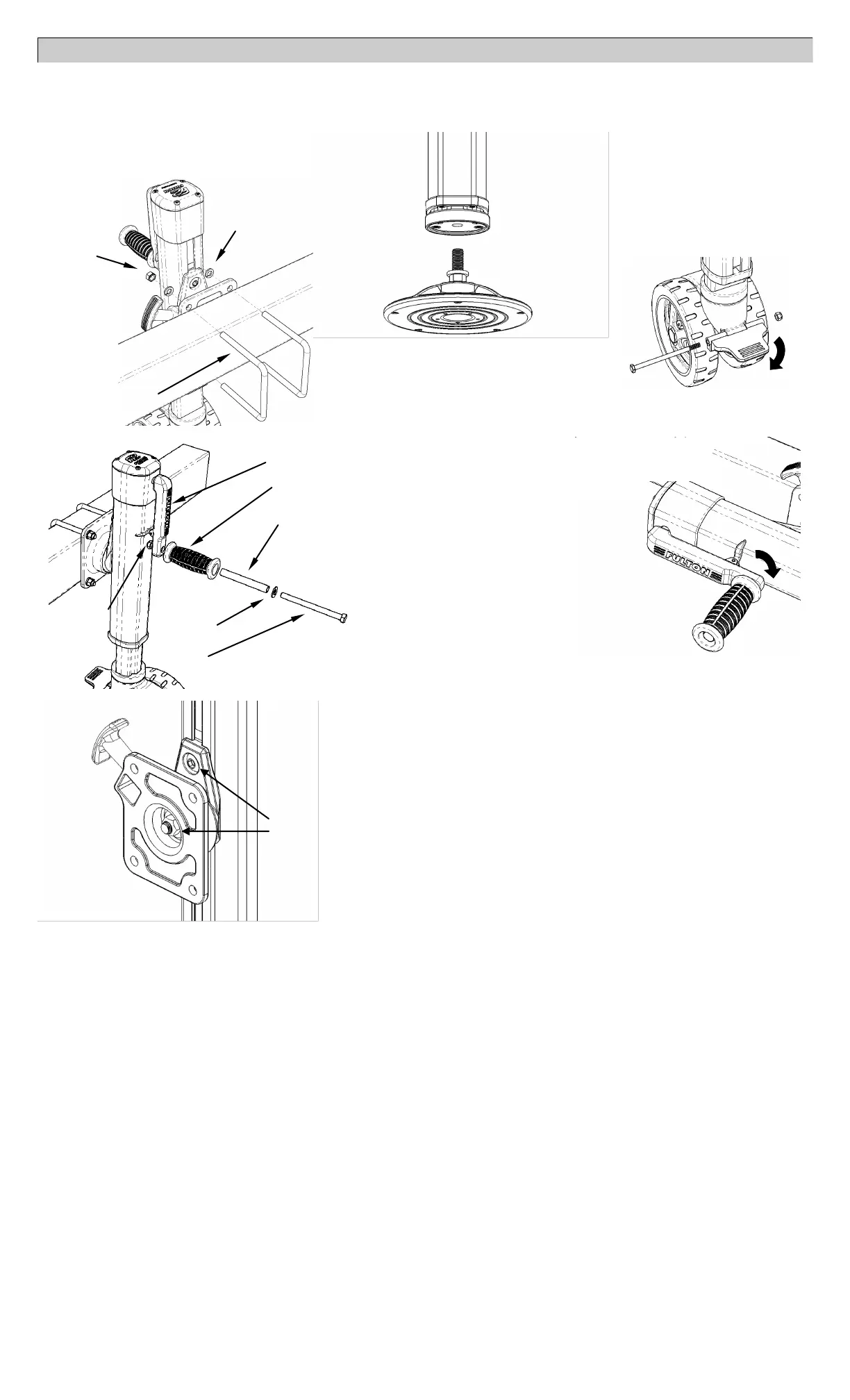

Con perno:
Este gato se puede configurar para instalarse en
tubos de remolque de 3” x 3” ó 3”x 4” únicamente.
Coloque el soporte giratorio y la placa de montaje o
los pernos en U para permitir el montaje correcto en
el remolque. Apriete las tuercas a 20-25 pies-lbs.
Base del Pie: Enroscar la base del pie en la
base del tubo del gato. Ajustar a 60-70 ft-lbs.
Con perno:
(Perno en U)
Arandela de
bloqueo
Tuerca
Perno en U
(4” exhibido)
Retenedor de manija
opcional
Para liberar
El gato y la manija se muestran en la
posición de almacenaje.
Cuña de rueda
opcional
Para bloquear
Base del Pie
Sujetadores del
Soporte Giratorio
Ajuste de la Altura del Soporte Giratorio
Con el gato separado del remolque, afloje los dos sujetadores del
soporte giratorio hasta que la cruceta se deslice con facilidad hacia
el exterior. Para acceder al perno superior asegúrese de que el
soporte del grillete giratorio se encuentre en la posición horizontal
(montaje 3'') según el gráfico. Ajuste el soporte giratorio a la
posición deseada y reajuste a 60-70 ft-lbs. Luego de
ajustarlo, asegúrese de que el grillete y el pasador encajen
apropiadamente.
Cuña de rueda opcional:
Arme la cuña de rueda opcional como se
muestra en el siguiente diagrama y apriete a
torsión a 6-9 pies-lbs. Para activar, presione
hacia abajo hasta que la cuña encaje en su
lugar. Para liberar, levante hasta que se
libere la presión de las ruedas. La cuña de
rueda no tiene la intención de actuar como
freno o tope para la rueda.
Instalación de la ensambladura de
manija:
Arme la ensambladura de manija como se
muestra y apriete a torsión la tuerca de
bloqueo a 20-25 pies-lbs., usando dos
tubos de 9/16”.
Retenedor opcional de manija:
Para armar, coloque el retenedor de la manija
con el bloqueo hacia la parte de arriba del
gato. Centre el retenedor en la manija y
atornille a nivel a través de los fijadores y
ambas lengüetas. Un ensamblado correcto
permite que el retenedor de la manija rote
hacia abajo en el caso de desviación de la
manija de manivela.
Manija
Rodillo
Espaciador
Arandela
Perno
Tuerca de
bloqueo
Ensamblaje del Mango
