Montageanleitung (Forts.)

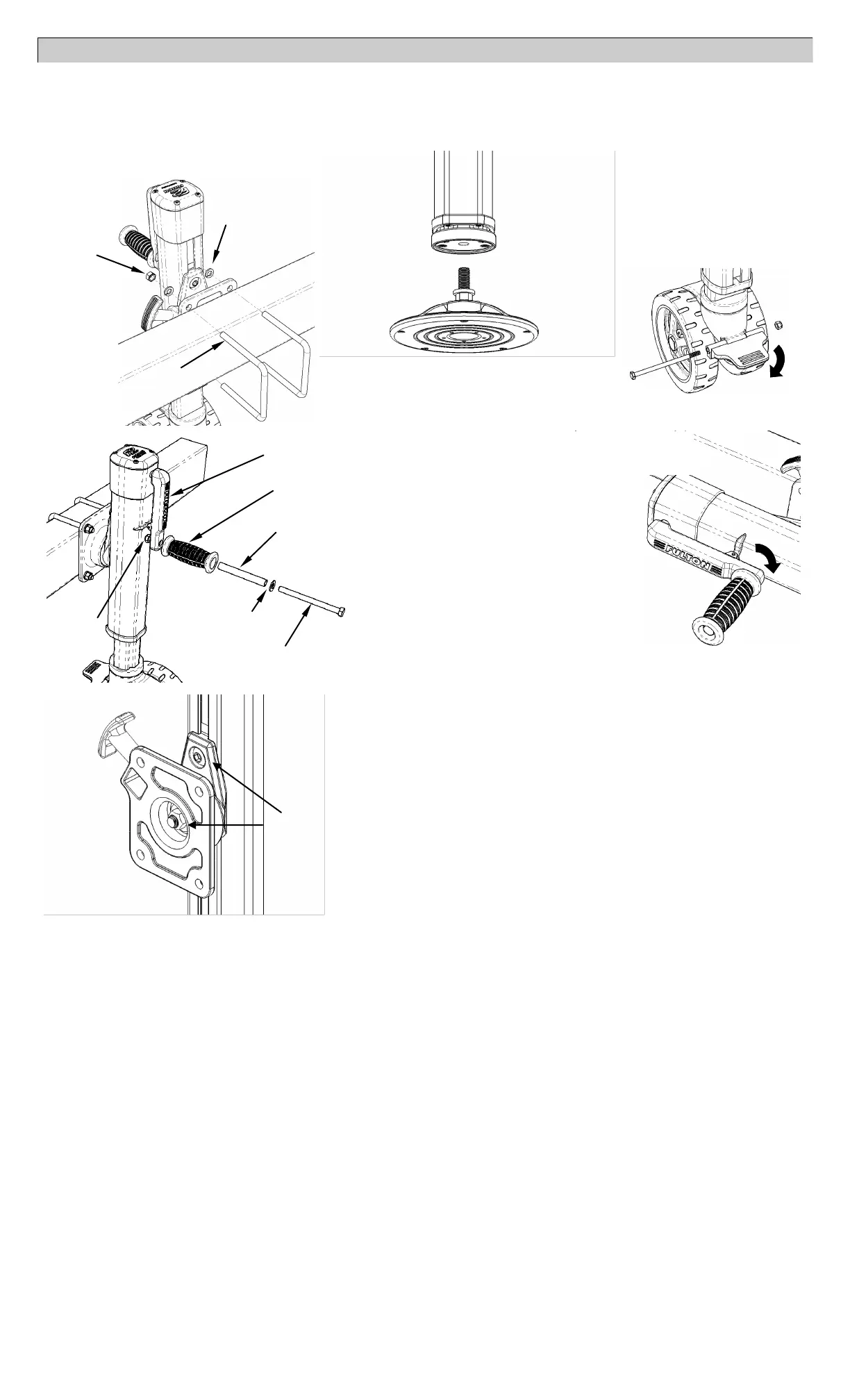

Anschrauben:
Erhältlich sind nur 3x3 Zoll, 3x4 Zoll oder 3x5 Zoll-
Anhängerrohre. Legen Sie die Drehklammer und die U
-Schrauben so an, dass sie fest an den Anhänger
montiert werden können. Ziehen Sie die Muttern mit
einem Drehmoment von 26-32 Nm an.
Optionaler
Radkeil
Zur Befestigung
Stürzbock und Griff in
Aufbewahrungsposition
Optionaler Halter für
den Griffaufsatz:
Loslösen
Mutter
U-Schraube
(4 Zoll)
Anschrauben
(U-Schrauben)
Befestigungss
Fußplatte
Anpassen der Höhe des Drehteiles (bei Bedarf):
Der Stützbock muss vom Anhänger abgenommen werden. Lockern
Sie die zwei Dreh-Befestigungen, bis sich der Seitenblock frei
entlang des Außenrohrs bewegen läßt. Um auf die obere Schraube
zuzugreifen, drehen Sie die Drehklemme wie abgebildet in
horizontale Lage (3-Zoll-Montage). Schieben Sie die Dreh-
Befestigung an die gewünschte Stelle und ziehen Sie sie wieder mit
einem Drehmoment von 81-95 Nm fest. Nach der Anpassung
überprüfen Sie das Dreh-Teil und den Stift auf richtigen Sitz.
Dreh-Befestigungen
Optionaler Radkeil:
Bringen Sie den optionalen Radkeil an,
wie in der folgenden Grafik dargestellt,
und drehen Sie ihn mit einem Moment von
9-12 Nm fest. Zur Aktivierung drücken Sie
den Keil nach unten, bis er einrastet. Zum
Lösen heben Sie ihn an, bis der Druck von
den Rädern weggeht. Der Radkeil ist nicht
dazu vorgesehen, als Radremse oder -
blockierung zu dienen.
Fußplatte: Setzen Sie die Fußplatte auf das Rohr
des Stützbockes auf und ziehen Sie sie bis ganz
nach unten durch. Drehen Sie sie mit einem
Moment von 81-95 Nm fest.
Optionaler Halter für den Griffaufsatz:
Zur Montage stellen Sie den Halter für den
Griffaufsatz so auf, dass der Halteblock zum
oberen Ende des Stützbockes zeigt. Zentrieren
sie den Halter auf dem Griff und ziehen Sie
den Stift durch den Halter und die beiden
Platten. Bei richtiger Montage lässt sich der
Halter für den Griffaufsatz hinunterdrehen,
um den Griff der Kurbel zu umgehen.
Anbringen des Griffes:
Montieren Sie den Griff wie auf der Abbilldung
gezeigt, und kontern Sie die Mutter mit einem
Drehmoment von 27-29 Nm unter Verwendung
von zwei 9/16-Zoll-Büchsen.
Konterm
utter
Roller
Abstandhalter
Unterlegscheibe
Schraubbolzen
Griff
Griffaufsatz
