FULTON F2 - Page 9

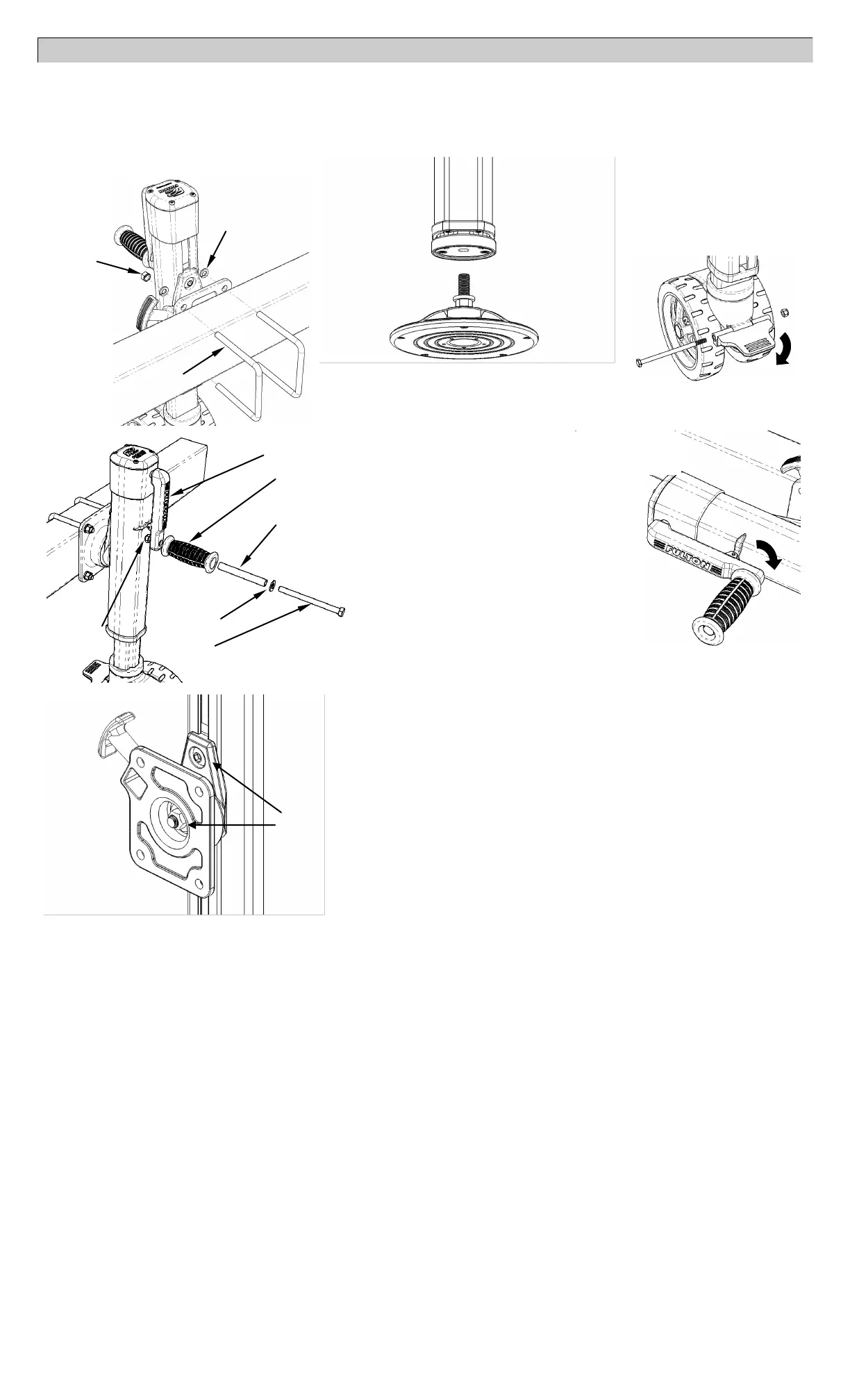

Aanwijzingen voor het installeren (vervolg):
Borgmoer
Handvat
Tussenstuk
Sluitring
Bout
Hendel
Moer
Borgring
U-bout
Op afbeelding: 4"
Montage met
U-bouten
Wielblok, naar
keuze leverbaar
Blokkeren
Montage met U-bouten
Uitsluitend verkrijgbaar voor buismaten 3”x 3”, 3”x 4”, of
3”x5”. Spindelsteun en U-bouten afstellen voor een
correcte bevestiging aan de aanhangwagen. Draai de
bouten vast en haal aan met momentsleutel tot 20-25 ft-lbs.
Grondplaat
Hoogte van spindelbevestiging instellen (indien nodig):
Krik en aanhangwagen loskoppelen en de twee bevestigingsbouten
voor de spindel losmaken tot de slede vrij over de buitenste buis
schuift. De bovenste bout is toegankelijk wanneer de spindelsteun in
een horizontale positie (3" montage) staat, zie afbeelding. Zet de
spindelbevestiging in de juiste positie en haal de bouten weer aan
met momentsleutel tot 60-70 ft-lbs. Controleer na wijziging de
montageplaat en pen op correct bevestiging.
Bevestigingsbouten
voor de spindel
Grondplaat: schroef de grondplaat vast aan de
onderzijde van de krik en haal aan met
momentsleutel tot 60-70 ft-lbs.
Wielblok, naar keuze leverbaar:
Monteer het wielblok, indien geleverd,
volgens de aanwijzingen op de afbeelding
hieronder en haal aan met momentsleutel
tot 6-9 ft-lbs. Om te vergendelen het
wielblok indrukken. Om te ontgrendelen
het wielblok vrijzetten. Het wielblok is
niet geschikt als wielrem of wielstop.
stop.
Gemonteerde hendel bevestigen :
Bevestig de gemonteerde hendel volgens
afbeelding en haal de borgmoer aan tot 20-
25 ft-lbs. met twee 9/16" sleutels.
Afbeelding: krik en hendel ingeklapt
Hendelhouder,
indien geleverd
Ontkoppelen
Hendelhouder, indien geleverd
Plaats de hendelhouder zo, dat de pal naar de
bovenzijde van de krik wijst. Centreer de
houder op de hendel en steek de pen vlak door
de houder en de beide lippen. Bij correcte
montage draait de houder omlaag wanneer de
hendel ronddraait.
Hendel monteren
