Instalar el subwoofer
Antes de instalar el subwoofer, debes elegir una ubicación que
cumpla las especificaciones de montaje indicadas
anteriormente.
Debes comprobar que hay espacio suficiente para el altavoz
detrás de la superficie antes de cortar la superficie de montaje.
Consulta las especificaciones para obtener información sobre el
espacio libre.
AVISO
No apliques grasa ni lubricante a los tornillos al fijar el
subwoofer a la superficie de instalación. La grasa u otros
lubricantes pueden provocar daños en la carcasa del
subwoofer.
1
Lleva los cables desde la ubicación de origen hasta la
ubicación de montaje, lejos de fuentes de interferencias
eléctricas.
2
Recorta la plantilla y asegúrate de que encaja en la ubicación
en la que deseas montar el sistema.
3
Orienta la plantilla de manera que el logotipo de FUSION
quede al nivel de la ubicación seleccionada.
4
Fija la plantilla en la ubicación seleccionada.
5
Con una herramienta giratoria o una sierra de calar, corta la
superficie de montaje a lo largo de la parte interior de la línea
indicada en la plantilla.
6
Coloca el subwoofer en la sección recortada para comprobar
si cabe.
7
Si es necesario, pule el tamaño de la sección recortada con
una lima y papel de lija.
8
Tras comprobar que el subwoofer encaja en la sección
recortada, asegúrate de que los orificios de montaje de este
quedan alineados con los orificios guía de la plantilla.
9
Si no quedan alineados, marca nuevas ubicaciones para los
orificios.
10
Perfora los orificios utilizando un tamaño de broca adecuado
para la superficie de montaje y el tipo de tornillo.
11
Retira la plantilla de la superficie de montaje.
12

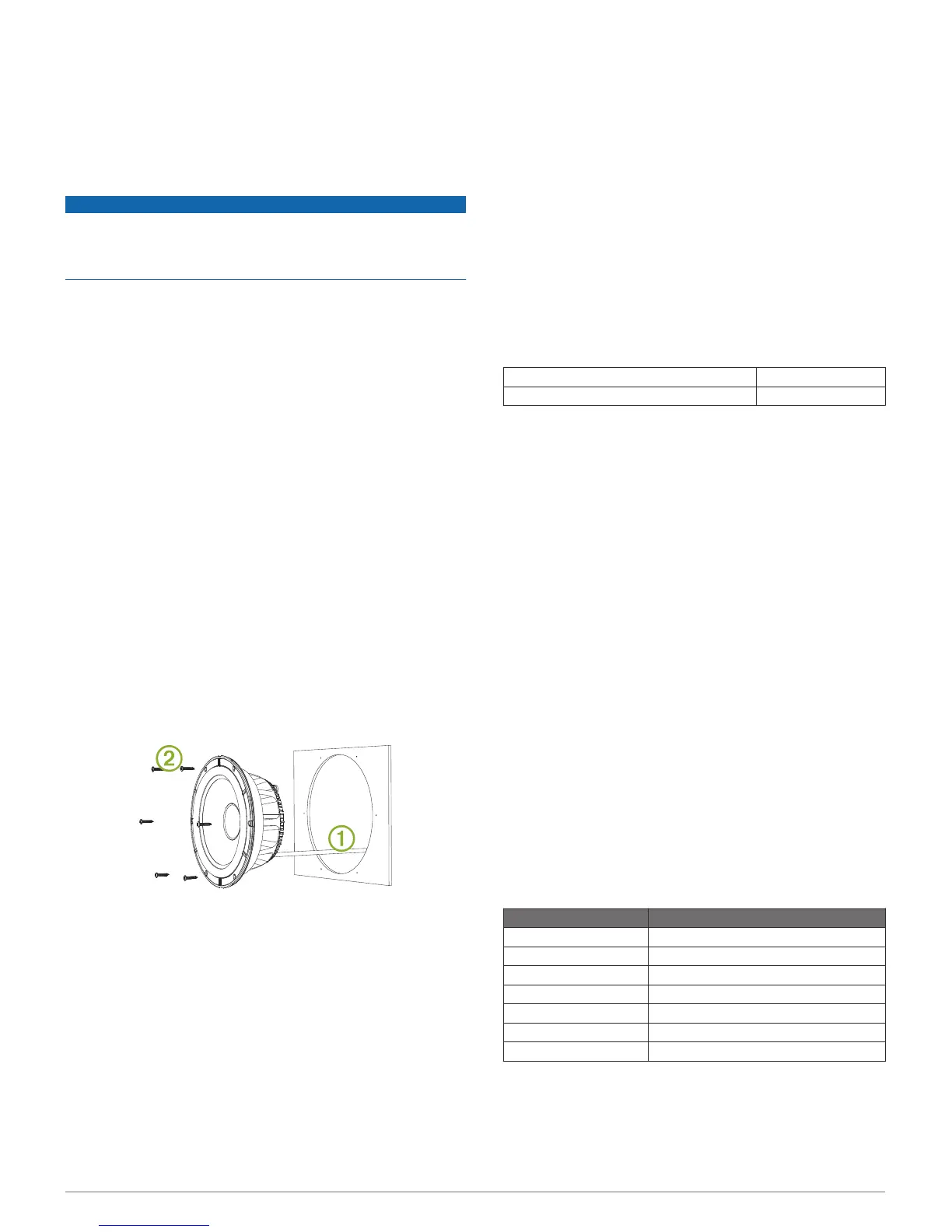

Conecta los cables del subwoofer
À
teniendo en cuenta la
polaridad (Cables del subwoofer, página 19).
13
Si es necesario, conecta los cables de las luces LED al
subwoofer del modelo Deportivo (Cables de LED,
página 19).
14
Coloca el subwoofer en la sección recortada.
15
Fija el subwoofer a la superficie de montaje con los tornillos
suministrados
Á
.
NOTA: no aprietes los tornillos en exceso, especialmente si
la superficie de montaje no es plana.
16
Una vez instalado el subwoofer, sostén la rejilla de forma que
el logotipo de FUSION quede en la parte inferior o en la
posición de las 6 en punto.
17
Presiona la rejilla para que encaje en su sitio.
Cables del subwoofer
Al conectar el subwoofer al amplificador o fuente, ten en cuenta
las siguientes consideraciones.
• Los cables de los altavoces no vienen incluidos con el
subwoofer. Es recomendable utilizar cables de altavoces
20 AWG (0,52 mm
2
) para conectar el subwoofer al
amplificador o fuente.
• Los cables del subwoofer incorporan conectores de pala
macho. Utiliza conectores de pala hembra (no incluidos) para
conectarlos con el cable principal y obtener una conexión
óptima.
• El subwoofer cuenta con una bobina de voz dual de
2 ohmios que se puede configurar para funcionar en 2.1 (dos
altavoces y un subwoofer) cuando está conectado a un
sistema estéreo FUSION compatible con DSP (Configurar el
subwoofer para funcionar en 2.1, página 20).
• La siguiente tabla permite identificar la polaridad de los
cables del altavoz.
Blanco Positivo (+)
Gris con una raya negra Negativo (-)
NOTA: el cable gris y el cable blanco con una raya negra se
conectan a los terminales puente de la parte posterior del
subwoofer. Estos cables deben permanecer conectados a
los terminales puente durante el uso normal (4 ohmios) y
solo se deben desconectar cuando se configura el altavoz
para funcionar en 2.1.
Cables de LED
Conectar los cables de LED
Puedes controlar el color de los LED conectando a tierra los
cables de color de los LED. Puedes empalmar el cable de
conexión a tierra a varios cables de LED para personalizar el
color de los LED.
NOTA: esta función solamente está disponible en el modelo
deportivo.
NOTA: en lugar de conectar los cables de LED de cada color,
puedes instalar un mando a distancia para encender y apagar
los LED, cambiarlos de color y crear efectos de iluminación.
Consulta a tu distribuidor de FUSION o visita
www.fusionentertainment.com para obtener más información.
El hilo negro del cable de LED incorpora un conector hembra de
tipo bala de 4 mm y los hilos de color incorporan conectores
macho de tipo bala de 4 mm. Puedes conectarlos a conectores
tipo bala de 4 mm de los hilos (no incluidos) o, si lo prefieres,
quitar los conectores tipo bala para una conexión con cables
pelados.
1
Conecta un cable positivo al hilo negro del cable de LED.
2
Conecta un cable de conexión a tierra al hilo del cable de
LED en función del color de LED que prefieras.
Color del LED Color del cable del LED
Rojo Rojo
Verde Verde
Azul Azul
Amarillo Rojo y verde
Magenta Rojo y azul
Cian Azul y verde
Blanco Rojo, verde y azul
3
Dirige los cables positivo y negativo, y conéctalos a una
fuente de alimentación (Conectar los cables de LED a la
alimentación, página 19).
Conectar los cables de LED a la alimentación
NOTA: esta función solo está disponible en el modelo deportivo.
Instrucciones de instalación 19
