AVISO
Não aplique graxa ou lubrificante nos parafusos ao ajustar a
caixa do alto-falante na superfície de montagem. Graxa ou
outros lubrificantes podem causar danos à caixa do alto-falante.
1
Passe os fios da fonte para o local de montagem, longe de
fontes de interferência elétrica.
2
Ajuste o modelo e certifique-se de estar de acordo com o
local selecionado.
3
Direcione o modelo para que o logotipo FUSION fique
nivelado no local escolhido.
4
Prenda o modelo ao local selecionado.
5
Com uma ferramenta giratória ou serra, corte a superfície de
montagem ao longo da parte interna da linha indicada no
modelo.
6
Coloque a caixa do alto-falante no corte para testar o ajuste.
7
Se necessário, use uma lixa para refinar o tamanho do corte.
8
Quando o alto-falante couber corretamente na abertura,
certifique-se de que os orifícios de montagem da caixa do
alto-falante estejam alinhados com os orifícios do piloto no
modelo.
9
Se os furos de montagem nas caixas dos alto-falantes não
se alinharem, marque os locais dos novos furos.
10
Com uma broca de tamanho apropriado para a superfície de
montagem e tipo de parafuso, faça os furos.
11
Remova o modelo da superfície de montagem.
12
Conecte os fios da caixas dos alto-falantes
À
observando a
polaridade (Fiação da caixa do alto-falante, página 23).
13
Se necessário, conecte a fiação do LED à caixa do alto-
falante do modelo esportivo (Fiação de LED, página 23).
14

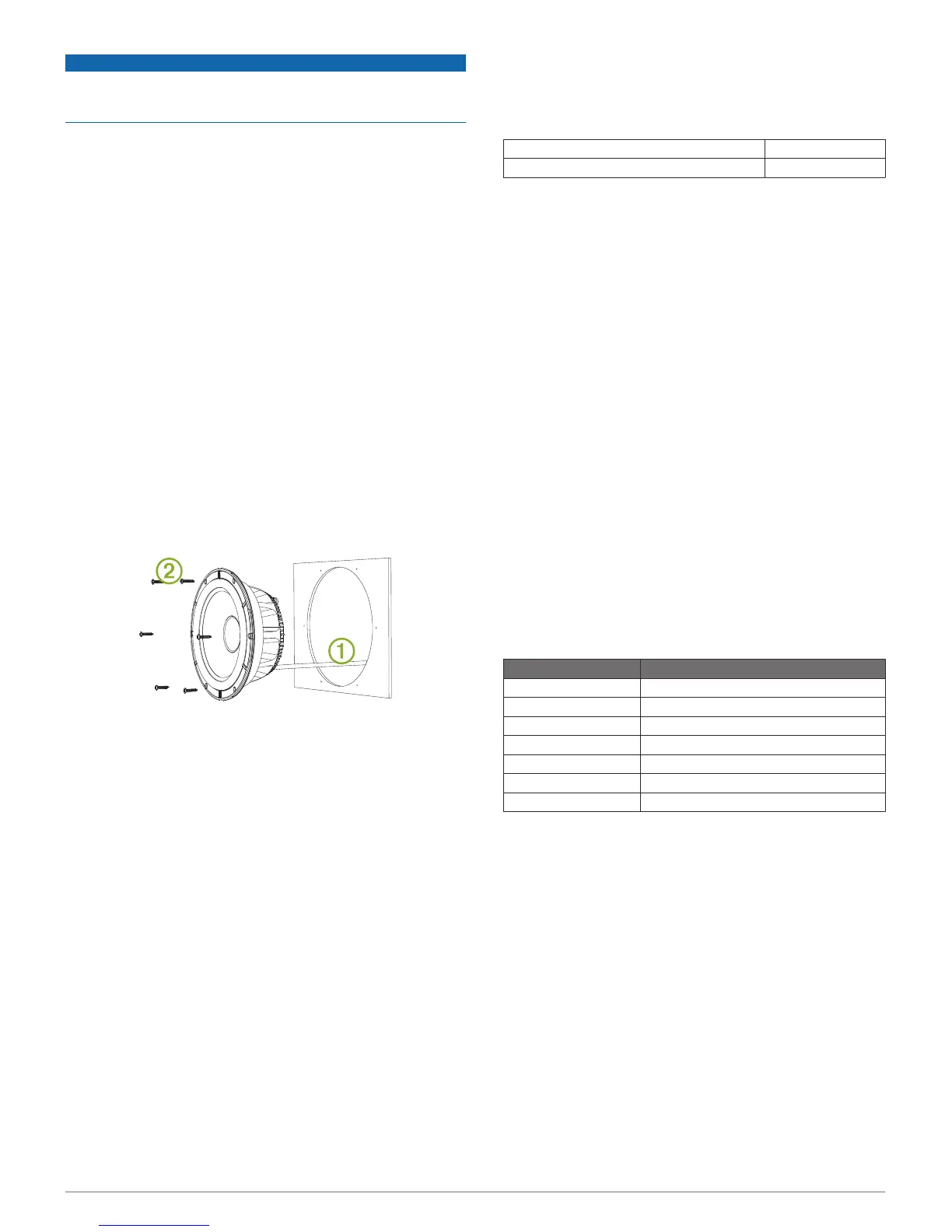

Coloque a caixa do alto-falante no corte.
15
Fixe a caixa do alto-falante na superfície de montagem
usando os parafusos incluídos
Á
.
OBSERVAÇÃO: não aperte os parafusos, especialmente se
a superfície de montagem não for plana.
16
Com a caixa do alto-falante montada, segure a grade com o
logotipo FUSION na parte inferior, ou na posição 6 horas.
17
Pressione a grade para encaixá-la no lugar.
Fiação da caixa do alto-falante
Ao conectar a caixa do alto-falante ao amplificador ou fonte,
observe as seguintes considerações.
• O fio da caixa acústica não está incluído com a caixa do alto-
falante. Use um fio da caixa acústica de 20 AWG (0,52 mm
2
)
para conectar a caixa do alto-falante ao amplificador ou
fonte.
• Os conectores da caixa do alto-falante têm terminações com
conectores espada macho. Você deve usar conectores
espada fêmea (não incluídos) para conectar o fio do alto-
falante aos conectores do alto-falante, para ter a melhor
conexão.
• A caixa do alto-falante conta com uma bobina de voz dupla
de 2 Ohm que pode ser configurada para operação a 2.1
(duas caixas acústicas e uma caixa do alto-falante) quando
conectada a um sistema estéreo FUSION compatível com
DSP (Configurar a caixa do alto-falante para operação a 2.1,
página 24).
• Você pode usar esta tabela para identificar a polaridade dos
fios do alto-falante.
Branco Positivo (+)
Cinza com uma faixa preta Negativo (-)
OBSERVAÇÃO: os fios cinza e branco com uma faixa preta
estão conectados aos terminais de ligação na parte traseira
da caixa do alto-falante. Esses fios devem permanecer
conectados aos terminais de ligação para uso normal
(4 Ohm) e devem ser desconectados somente ao configurar
a caixa acústica para operação a 2.1.
Fiação de LED
Conectando os fios de LED
Você pode controlar a cor dos LEDs, conectando os fios
coloridos do LED ao aterramento. Junte o fio de aterramento a
vários fios do LED para personalizar a cor do LED.
OBSERVAÇÃO: esse recurso está disponível apenas para o
modelo esportivo.
OBSERVAÇÃO: em vez de conectar os fios de LED para uma
cor dedicada, você pode instalar um controle remoto para ativar
e desativar os LEDs, mudar a cor e criar efeitos de iluminação.
Consulte seu revendedor FUSION ou acesse
www.fusionentertainment.com para obter mais informações.
O fio preto no cabo de LED é terminado com um conector do
mancal fêmea de 4 mm, e os fios coloridos são terminados com
conectores do mancal macho de 4 mm. Você pode conectá-los
a conectores do mancal de 4 mm em seus fios (não incluídos),
ou remover os conectores do mancal para conectar os fios
desencapados em vez disso.
1
Conecte um fio positivo ao fio preto no cabo de LED.
2
Conecte um fio terra ao fio do cabo de LED de acordo com a
cor preferida do LED.
Cor do LED Cor do fio do LED
Vermelho Vermelho
Verde Verde
Azul Azul
Amarelo Vermelho e verde
Magenta Vermelho e azul
Ciano Azul e verde
Branco Vermelho, verde e azul
3
Direcione os fios positivo e negativo e conecte-os a uma
fonte de alimentação (Conectar os fios de LED à energia,
página 23).
Conectar os fios de LED à energia
OBSERVAÇÃO: esse recurso está disponível apenas no
modelo esportivo.
Conecte toda a fiação de 12 VCC dos LEDs a um fusível de 3 A
na extremidade do cabo da fonte de energia. Conecte o fio de
alimentação positivo (+) a uma fonte de energia de 12 VCC por
meio de um interruptor isolador ou um disjuntor para ligar e
desligar os LEDs. Você pode usar o mesmo isolador ou
disjuntor que controla o fornecimento de energia do seu
aparelho de som, o que lhe permite ligar e desligar os LEDs e o
aparelho de som ao mesmo tempo.
Use um fio de 22 AWG (0,33 mm
2
) ou mais espesso para
conectar os LEDs à bateria.
1
Direcione os fios de energia positiva (+) e os fios terra
negativos (-) das conexões do LED à bateria.
2
Conecte o fio negativo ao terminal negativo (-) da bateria.
3
Conecte o fio positivo ao terminal positivo (+) através de um
fusível de 3 A e um interruptor isolador ou disjuntor.
Instruções de instalação 23
