Original Bedienungsanleitung FUXTEC FX-MT152/-MT152E/-MT252_de_en_fr_ita_rev18
170

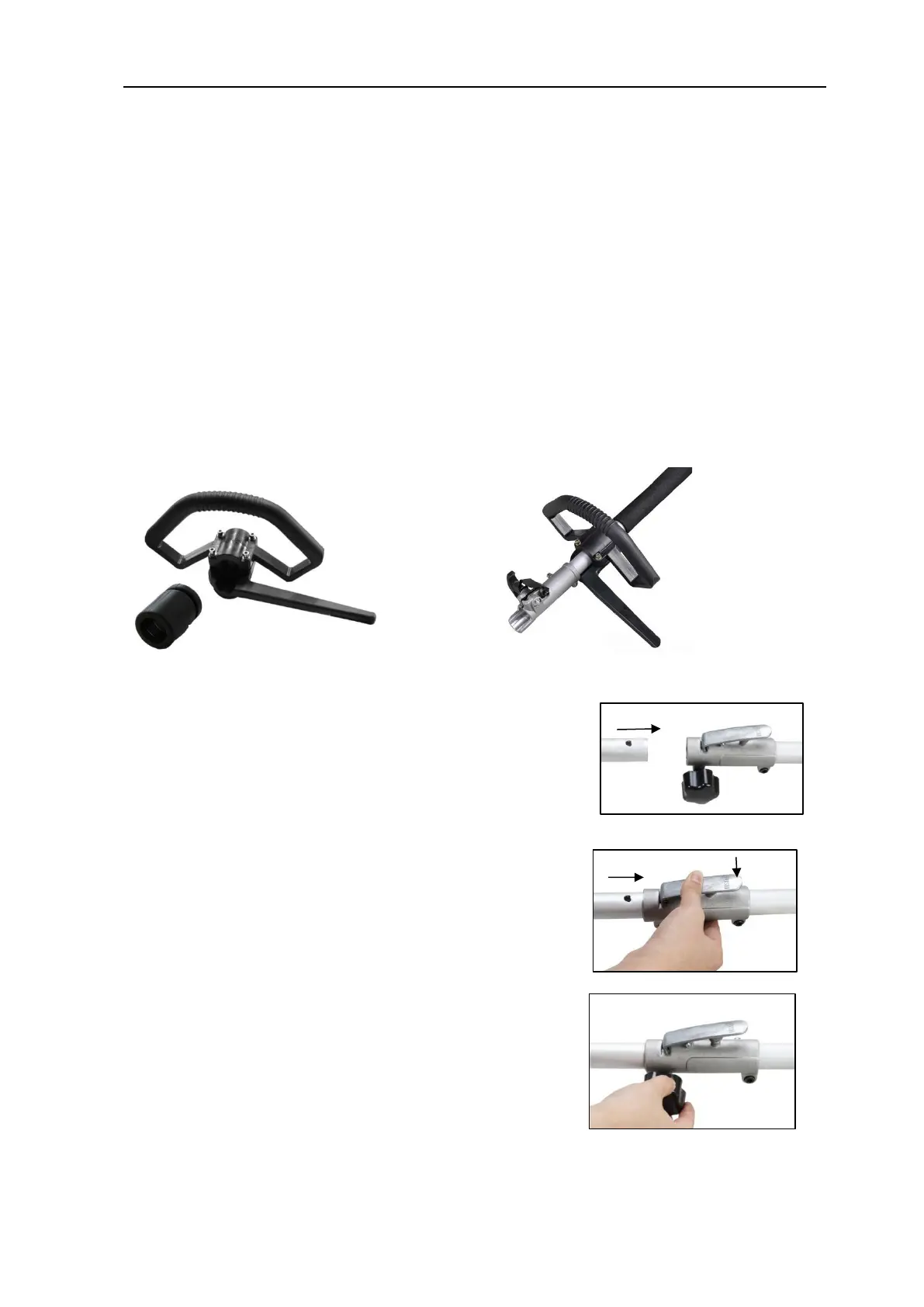

76. Montaggio impugnatura ad anello/accessori
Montaggio dell‘impugnatura
L’impugnatura deve essere montata prima dell’uso dell’apparecchio.
Per una corretta installazione, attenersi alle seguenti illustrazioni.
Montaggio dell’impugnatura ad anello
• Sono presenti quattro fori per il montaggio dell’impugnatura ad anello
• Afferrare l’impugnatura ad anello.
• Far coincidere i fori su impugnatura e asta.
• Inserire le viti negli appositi fori ed avvitarle fino a quando si avverte resistenza.
• Serrare completamente le viti.
Montaggio accessori
1). Posizionare il tubo di trasmissione in prossimità
dell’albero principale in modo che il foro presente sul tubo
di trasmissione sia allineato con il perno di bloccaggio
del connettore.
2). Azionare la leva di bloccaggio e inserire il tubo di
trasmissione nell'albero principale. Rilasciare la
leva di bloccaggio e assicurarsi che il perno di bloccaggio
scatti all’interno del foro.
3). Ruotare la vite ad alette in senso orario
per assicurare il collegamento.
