Näet akun jäljellä olevan varauksen painamalla
lataustason ilmaisinpainiketta, kuva 2.
KOKOAMINEN
Varoitus! Poista aina akku tuotteesta ennen osien
kokoamista estääksesi tahattomat käynnistymiset,
jotka voivat aiheuttaa vakavan henkilövahingon.
SUOJUKSEN KIINNITTÄMINEN
Poista akku. Käännä ruohotrimmeri/reunaleikkuri
ympäri, jotta pääset käsiksi trimmeripäähän. Käytä
ristipääruuvimeisseliä ja poista esiasennettu ruuvi
trimmeripäästä.
Aseta suojus trimmeripäähän siten, että suurin osa
suojuksesta asettuu taakse, kuva 3.
Kohdista suojuksen ruuvin reikä trimmeripään ruuvin
reikään. Työnnä ruuvi trimmeripäähän ja kiinnitä
suojus paikoilleen, kuva 4.
Irrota suojateippi siimaleikkuuterän päältä, kuva 5.
APUKAHVAN SÄÄTÄMINEN
Säädä apukahva paikoilleen optimaalisen ohjaamisen
ja tasapainon takia ja loukkaantumisten välttämiseksi.
Älä kurottele, kun käytät
ruohotrimmeriä/reunaleikkuria. Pidä aina kunnollinen
tasapaino, jotta voit ohjata työkalua odottamattomissa
tilanteissa.
Apukahvaa voidaan siirtää varressa ylöspäin tai
alaspäin, eteenpäin ja taaksepäin tai kääntää 360
astetta varren ympäri. Optimaalisen asennon
l
öytämiseksi vapauta apukahva vetämällä lukitusvipua
ulospäin, kuva 6. Kun olet saanut sen haluamaasi
asentoon, lukitse apukahva työntämällä lukitusvipua
sisäänpäin.
VARREN PITUUDEN SÄÄTÄMINEN
L
öysää alempaa osaa keskiholkista (kuva 7). Tämä
m
ahdollistaa varren alemman osan pidentämisen tai
lyhentämisen. Kun varsi on sopivan pituinen, kiristä
h
olkki uudelleen.
VARREN KIERTÄMINEN
V
artta voidaan kääntää 0° tai 180° leikkaus ja reunojen
s
iistimistoimenpiteitä varten.
Vedä ylempää osaa keskiholkista (kuva 8). Tämä
mahdollistaa moottorin kiertämisen 0° ja 180° välillä.
Huomautus: Pää lukittuu ainoastaan 0° tai 180°
asentoon.
TRIMMERIPÄÄN KIERTÄMINEN
Trimmeripäätä voidaan kääntää 0° tai 90° leikkaus ja
reunojen siistimistoimenpiteitä varten.
Paina reunaleikkurin säätöpainiketta, kuva 9.
Trimmeripää ponnahtaa noin 90 . Varmista, että se
lukittuu paikoilleen. Voit siirtää trimmeripään takaisin
painamalla reunaleikkurin säätöpainiketta uudelleen ja
kiertämällä pään takaisin alkuperäiseen asentoon.
SIIMAN PIDENTÄMINEN
Pidennä siimaa painamalla kelan siiman
pidennyspainiketta, kuva 10.
Varoitus! Poista aina akku tuotteesta, kun pidennät
siimaa estääksesi tahattomat käynnistymiset, jotka
voivat aiheuttaa vakavan henkilövahingon.
SIIMALEIKKUUTERÄN SÄÄTÄMINEN
Leikkuusiima voidaan asettaa kahteen pituuteen (250
ja 300 mm). Säädä siimaleikkuuterää kääntämällä
siimaleikkuuterän säätökiekkoa painamalla se alas ja
kiertämällä 180°, kuva 11.
AKUN ASENTAMINEN
Varoitus! Poista akku aina työkalusta, kun asennat
osia, teet säätöjä, puhdistat, kannat tai kuljetat laitetta
tai kun laite ei ole käytössä. Akun poistaminen estää
tahattomat käynnistymiset, jotka voivat aiheuttaa
vakavan henkilövahingon.
HUOMAUTUS: Poista akku aina vakavien
henkilövahinkojen välttämiseksi ja pidä kädet poissa
käynnistyspainikkeelta, kun kannat tai kuljetat
työkalua.
Liu'uta akku oksasahan pohjalle, kuten kuvassa 12.
(Huomioi, että akussa on koholla olevat liitäntäpiikit,
joten akku sopii oksasahaan vain yhdellä tavalla).
Varmista, että akku napsahtaa paikoilleen ja akku
pysyy kunnolla kiinni työkalussa ennen kuin aloitat
työskentelyn. Akun virheellinen asentaminen voi
aiheuttaa vaurioita laitteen sisäisille osille.
L

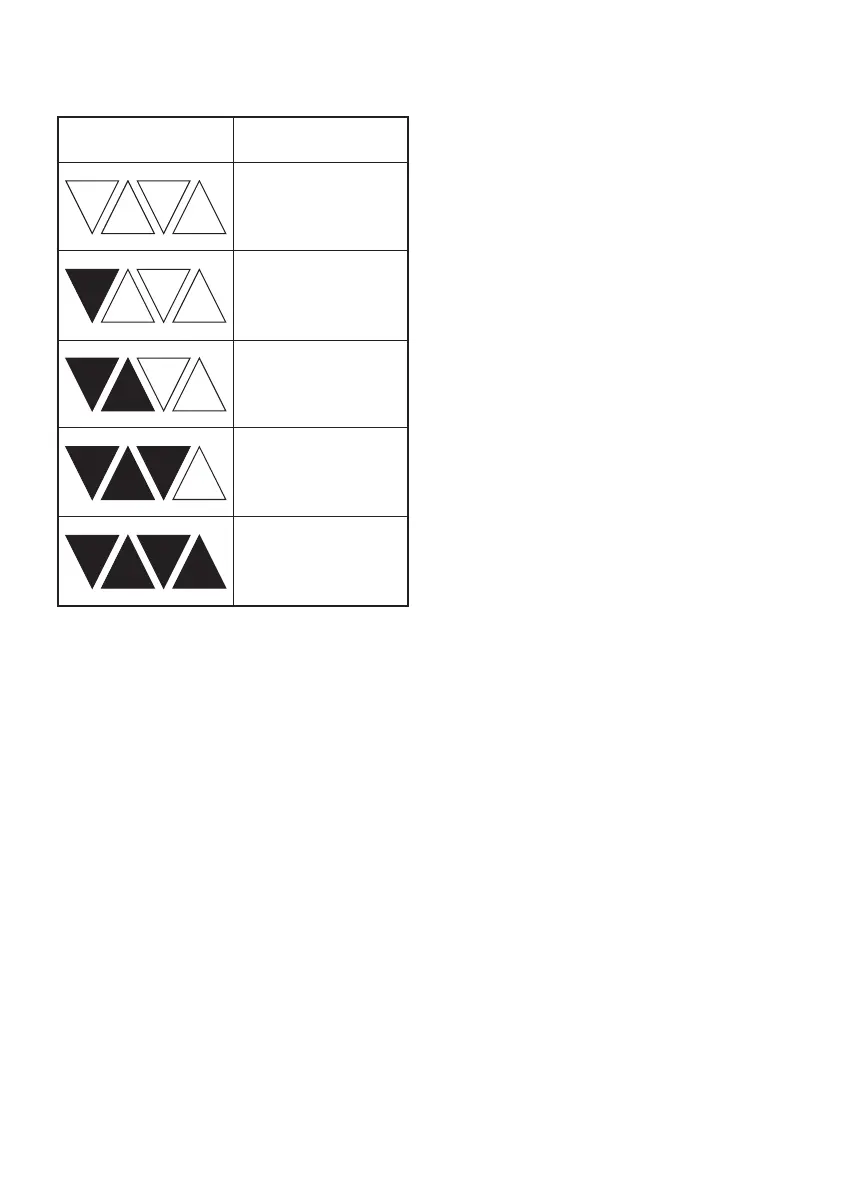

ataustason merkkivalo Jäljellä oleva
v
arauksen määrä
0
-10%
10-25%
25-50%
50-75%
75-100%
