12
Kettenantrieb
Montage- und Bedienungsanleitung
ELTRAL K25 - 24 V | ELTRAL K25 Synchro - 24 V
13 Gewährleistung und Kundendienst
Grundsätzlich gelten unsere „Allgemeinen Geschäftsbedingungen“.
Die Gewährleistung entspricht den gesetzlichen Bestimmungen und gilt für das Land,
in dem der Motor erworben wurde. Die Gewährleistung erstreckt sich auf Material- und
Fertigungsfehler, die bei einer normalen Beanspruchung auftreten.
Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind
ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:
Nicht bestimmungsgemäße Verwendung des Motors.
Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen, Warten und Reparieren des Motors.
Betreiben des Motors bei defekten, nicht ordnungsgemäß abgebrachten oder nicht
funktionsfähigen Sicherheits- und Schutzvorrichtungen.
Nichtbeachten der Hinweise in der Montage- und Betriebsanleitung.
Eigenmächtige bauliche Veränderungen am Motor.
Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt.
Verschleiß.
Ansprechpartner für eventuelle Gewährleistungen, oder wenn Sie Ersatzteile oder
Zubehör benötigen, ist die für Sie zuständige Niederlassung.

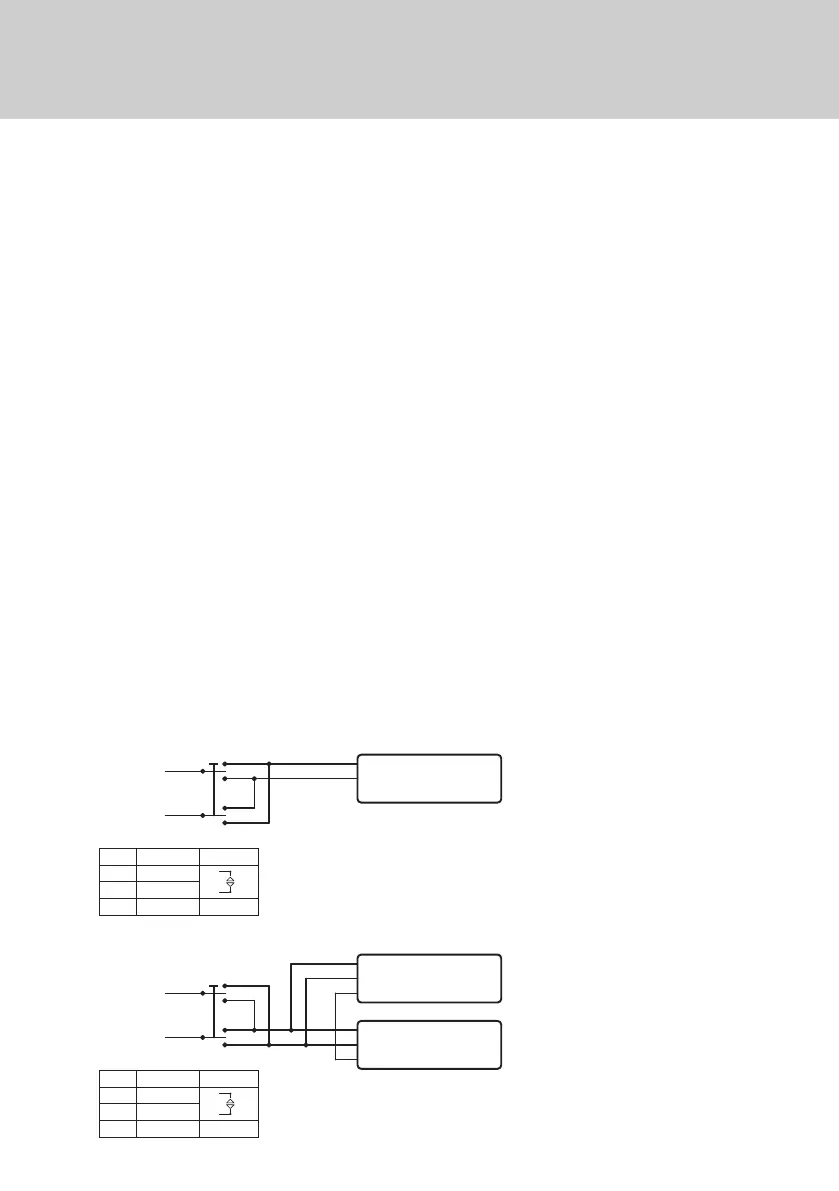

14 Anschlussplan
Anschluss für ELTRAL K25 und ELTRAL K25 Synchro
Das Anschlusskabel des Antriebes ist ca. 3 m lang. Wenn die Entfernung zwischen Antrieb und
Taster größer ist, muss das Kabel verlängert werden (siehe Kapitel „8 Installation (elektrisch)“
auf Seite 8).
Der Anschluss ist nach den folgenden Schaltbildern vorzunehmen.
1
2
3
+
24 V DC
–
1
1
2
2
3
3
24 V DC Synchro
Kabel
Farbe Funktion
Braun
Blau
Weiß
Synchro
Antrieb 2
Antrieb 1
1
2
3
+
24 V DC
–
1
3
2
24 V DC Solo
Kabel
Farbe Funktion
Braun
Blau
Weiß
Antrieb
(nicht belegt)
Bei falscher Laufrichtung die Anschlüsse der
24 V-Ansteuerung tauschen.
Weiße Ader isolieren wenn sie nicht benötigt
wird.
Für Tandem- oder Dreifachbetrieb muss die
weiße Ader der Antriebe verbunden werden.
