Typenschild des Antriebs entsprechen. Das Netzteil muss Sicherheitsklasse II entsprechen.
Bestimmung des Querschnittes des Versorgungskabels bei 24 V DC
Bei 24 V DC ist der Leitungsquerschnitt abhängig von der Leitungslänge zu berechnen. Die
folgende Tabelle nennt die Leitungslänge bei Anschluss eines Antriebes.
Leitungsquerschnitt Leitungslänge
4,00 mm² ~ 180 m
2,5 mm² ~ 110 m
1,5 mm² ~ 70 m
0,75 mm² ~ 35 m
0,5 mm² ~ 23 m
9 Betrieb / Bedienung
Das benötigte Befestigungsmaterial ist abhängig von der Art der Befestigung. Die Montage
ist der Beschreibung zu entnehmen, die dem Konsolensatz beiliegt. Je nach Montageart
(verdeckte -, Flügel- oder Rahmenmontage) werden spezielle Konsolensätze benötigt
Inbetriebnahme
Den Antrieb entsprechend der Montageanleitung montieren und elektrisch anschließen
Darauf achten, dass der Antrieb den Flügel komplett schließt.
Der Antrieb besitzt eine automatische Endlagenerkennung mit Softlauf innerhalb der
letzten 3 cm.

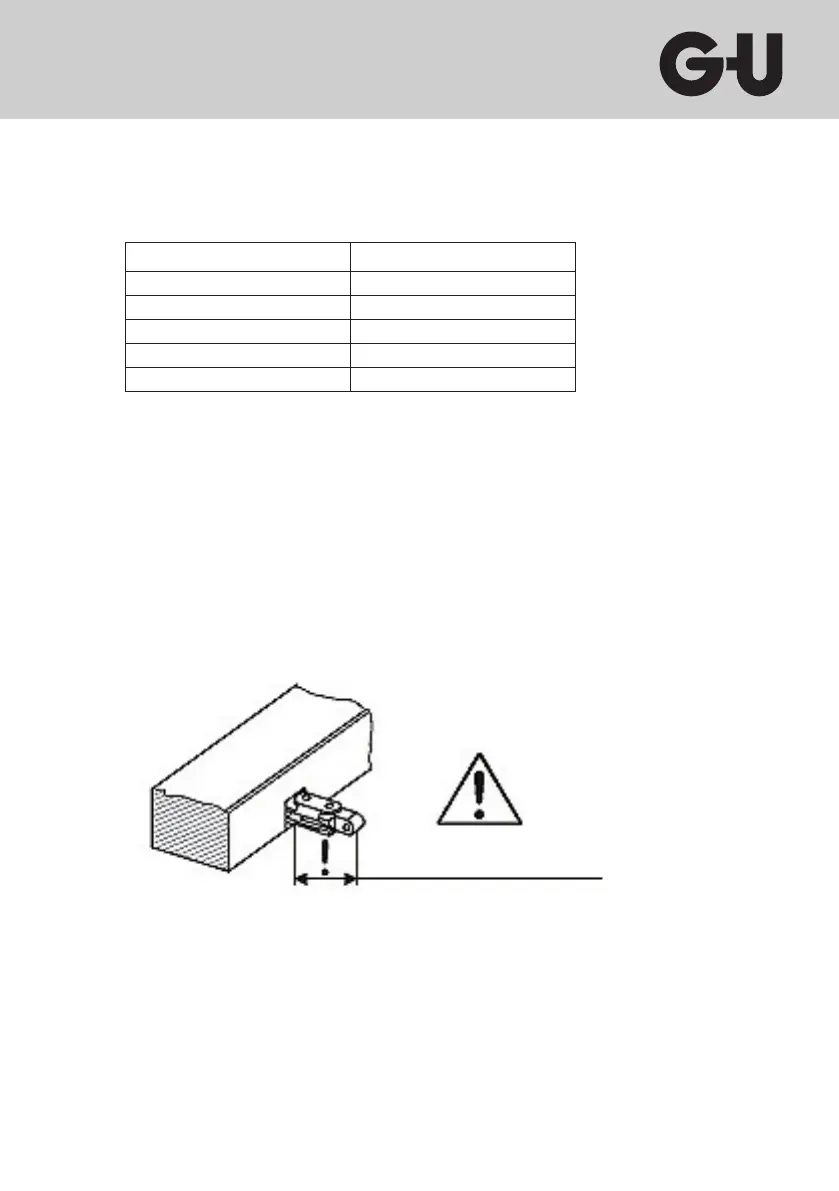

Bei geschlossenem Flügel darf die Ketten max. 3 cm ausgefahren sein. Öffnet der
Flügel nach Erreichen der Endlage ZU wieder um 1 cm, so sind die 3 cm überschritten.
Kette darf bei geschlossenen Flügeln
max. 3 cm ausgefahren sein!
10 Komponenten und Zubehör
Beschreibung von ELTRAL K25 und ELTRAL K25 Synchro
Kettenantrieb mit Edelstahlkette und elektronisch geregelter Soft-Lastabschaltung sowie
geringem Stromverbrauch
Naturfarben eloxiertes Antriebsgehäuse (E6/EV1, Sonderfarbe auf Wunsch)
Die Einbindung in eine Schließfolgesteuerung ist möglich
Der Antrieb ist neben dem Tandembetrieb auch für den Dreifachbetrieb an einem Flügel
geeignet (bei Bestellung angeben)
