Gleitschienen-Türschließer
Montageanleitung
OTS  BG | OTS  BG
06.2016 | G32381 | Designed in Germany

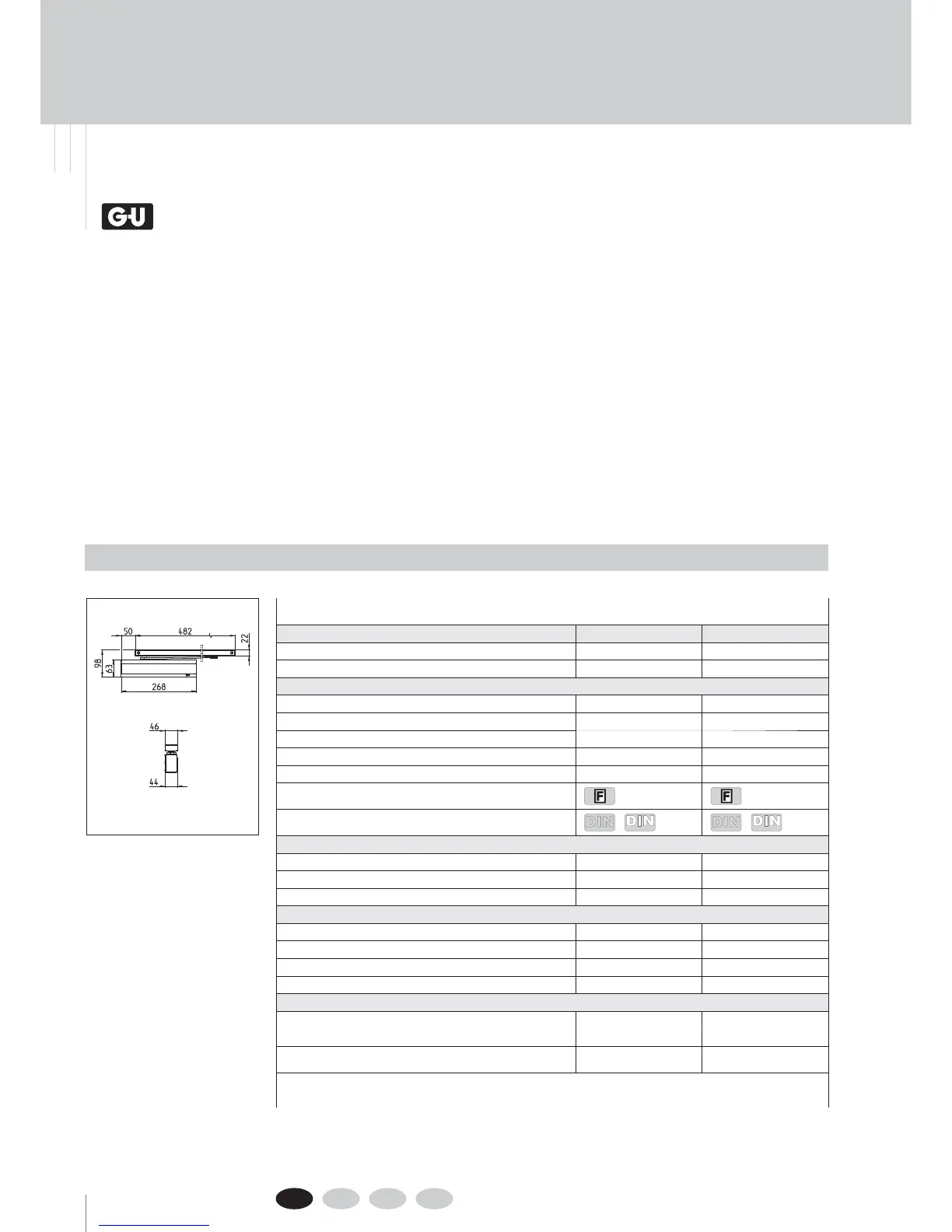

. Technische Daten
Technische Daten
Türschließer OTS  BG OTS  BG
Abmessungen (mit Abdeckhaube) L x H x T in mm 268 x 63 x 44 268 x 63 x 44
Schließkraftgrößen nach EN 1154 2-5 3-6
Anwendung
Flügelbreite 1-fl ügelig (min. – max.) 600 mm – 1250 mm 600 mm – 1400 mm
Flügelbreite 2-fl ügelig (min. – max.) 1475 mm – 2500 mm 1475 mm – 2800 mm
DIN links / rechts




Kopfmontage Bandseite




Normalmontage Bandgegenseite (BG)




Zulassung für Feuer- und Rauchschutztüren
Geeignet für barrierefreies Bauen
DIN
18040
SPEC 1104
DIN
18040
SPEC 1104
Einstellfunktionen
Schließgeschwindigkeit




Endgeschwindigkeit




Öff nungsdämpfung (ÖD/BC)




Montage / Funktionen
Schließkraft, stufenlos einstellbar




max. Türöff nungswinkel (BS/BG) 2) 180° / 120° 180° / 120°
max. Türöff nungs- und Schließwinkel 180° 180°
Öff nungsbegrenzung ÖB 1) 3) optional optional
Feststellmöglichkeiten
mechanische Feststellung FM, 4)
mit integrierter Öff nungsbegrenzung, überfahrbar
Feststellwinkel, einstellbar
optional
stufenlos 80°-140°
optional
stufenlos 80°-140°
elektromechanische Feststellung FE, überfahrbar
Feststellwinkel, einstellbar
optional
stufenlos 85°-140°
optional
stufenlos 85°-140°
1) kein Ersatz für Türpuff er, 2) abhängig von Einbausituation, BS = Bandseite / BG = Bandgegenseite,
3) Nicht in Kombination mit elektromechanischer Feststellung FE, 4) Nicht geeignet für Feuer- und Rauchschutztüren
OTS  BG / OTS  BG
Inhaltsverzeichnis
. Technische Daten ........................................................................Seite 
. Leistungserklärungen (DoP) ......................................................Seite 
. Komponenten und Zubehör .......................................................Seite 
. Montieren und Einstellen ...........................................................Seite 
4.1 Kopfmontage Bandseite, DIN links ............................................................................Seite 12
4.2 Kopfmontage Bandseite, DIN rechts .........................................................................Seite 14
4.3 Normalmontage Bandgegenseite, DIN links ............................................................Seite 16
4.4 Normalmontage Bandgegenseite, DIN rechts .........................................................Seite 18
