V980179
INSTRUCCIONES
para el modelo: ERV5QCT
CONSIDERACIONES DE SEGURIDAD Y
ADVERTENCIAS
Advertencia: para reducir el riesgo de incendios,
choque eléctrico o lesiones a personas, tenga en
cuenta lo siguiente:
1. NO use este ventilador con ningún dispositivo de
control de velocidad de estado sólido
2. Antes de realizar el mantenimiento o la limpieza de
la unidad, apague el panel de servicio y bloquee el
mecanismo de desconexión del servicio para impedir
que la energía se restaure accidentalmente. Si la
desconexión del servicio no se puede bloquear, sujete
un dispositivo de advertencia llamativo, como una
etiqueta, al panel de servicio.
3. Use esta unidad solo de la manera que indica
GAF. Si tiene alguna duda relativa a la instalación,
comuníquese con el servicio técnico de Master Flow
®
al 1-800-211-9612.
4. Para uso en el techo o en el exterior solamente. Este
ventilador tiene un impulsor expuesto. NO lo utilice en
ubicaciones de fácil acceso para personas o animales.
5. NO lo use en techos que tengan una pendiente
inferior a 2:12.
6. Solo para fines de ventilación general. NO loutilice
para expulsar materiales peligrosos, polvo o vapores
combustibles.
7. Durante la instalación, use en todo momento gafas de
seguridad, guantes, cascos, elementos de sujeción
y otros equipos a fin de evitar lesiones.
Advertencia: Utilice siempre guantes de trabajo
resistentes al manejar esta unidad.
8. Siga todos los códigos eléctricos y de construcción
aplicables.
9. El trabajo de instalación y el cableado eléctrico
deben ser realizados por una persona cualificada y
de acuerdo con todos los códigos de construcción
y el Código Eléctrico Nacional (National Electrical
Code) (EE.UU. solamente), incluidos los códigos de
las clasificaciones de inflamabilidad. Contacte a un
electricista calificado si usted no está familiarizado
o no posee experiencia con códigos eléctricos y/o
instalaciones.
10. El ventilador deberá estar conectado a un circuito de
120 voltios y 60 hercios con conexión de toma de
tierra, con un cableado de calibre 14, como mínimo,
y de al menos 3amperios de capacidad disponible.
Si no puede confirmar si hay suficiente capacidad
eléctrica en un circuito existente, instale un circuito
separado exclusivo. NO utilice un cable extensor.
11. Inspeccione si hay redes de distribución ocultas antes
de cortar o taladrar. NO dañe el cableado eléctrico
u otras redes de distribución ocultas cuando corte o
taladre.
12. Asegúrese de que el aspa del ventilador esté
ajustada y que el perno esté sujeto de forma segura.
13. Los ventiladores por conducto siempre se deben
tener respiradero hacia el exterior.
14. PARA CASAS CON HORNOS O ELECTRODOMÉSTICOS
A GAS O ACEITE UBICADOS EN EL MISMO ESPACIO:
El ventilador DEBE estar conectado a un interruptor
o a cualquier otro dispositivo de bloqueo para
impedir que el horno y el ventilador funcionen al
mismo tiempo durante el ciclo de calentamiento.
El interruptor o dispositivo de bloqueo DEBE
desconectar el respiradero del circuito eléctrico.
GAF recomienda que el interruptor (no incluido) lo
instale una persona cualificada, siguiendo todos los
estándares y códigos de construcción vigentes.
LEAY GUARDE ESTAS INSTRUCCIONES
HERRAMIENTAS REQUERIDAS
• Conector de abrazadera de tamaño comercial de 1/2”
• Brocas de 1/8”
• Llave ajustable o de carraca de 7/16”
• Pistola de calafateo
• Martillo de orejas
• Taladro
• Cable de prolongación
• Equipo de restricción de caídas
• Destornillador plano
• Clavos galvanizados para techo
• Guantes de trabajo resistentes
• Casco y otros equipos de seguridad
• Escalera
• Lápiz o marcador
• Sierra de energía o sierra caladora y serrucho
• Gafas de seguridad
• Cinta métrica
• Cable eléctrico de tipo NM
• Sellador de uretano ASTM C920 o Cemento para
techos de asfalto ASTM D4586 Tipo 1 o 2
• Cuchilla utilitaria
• Tuercas para alambre

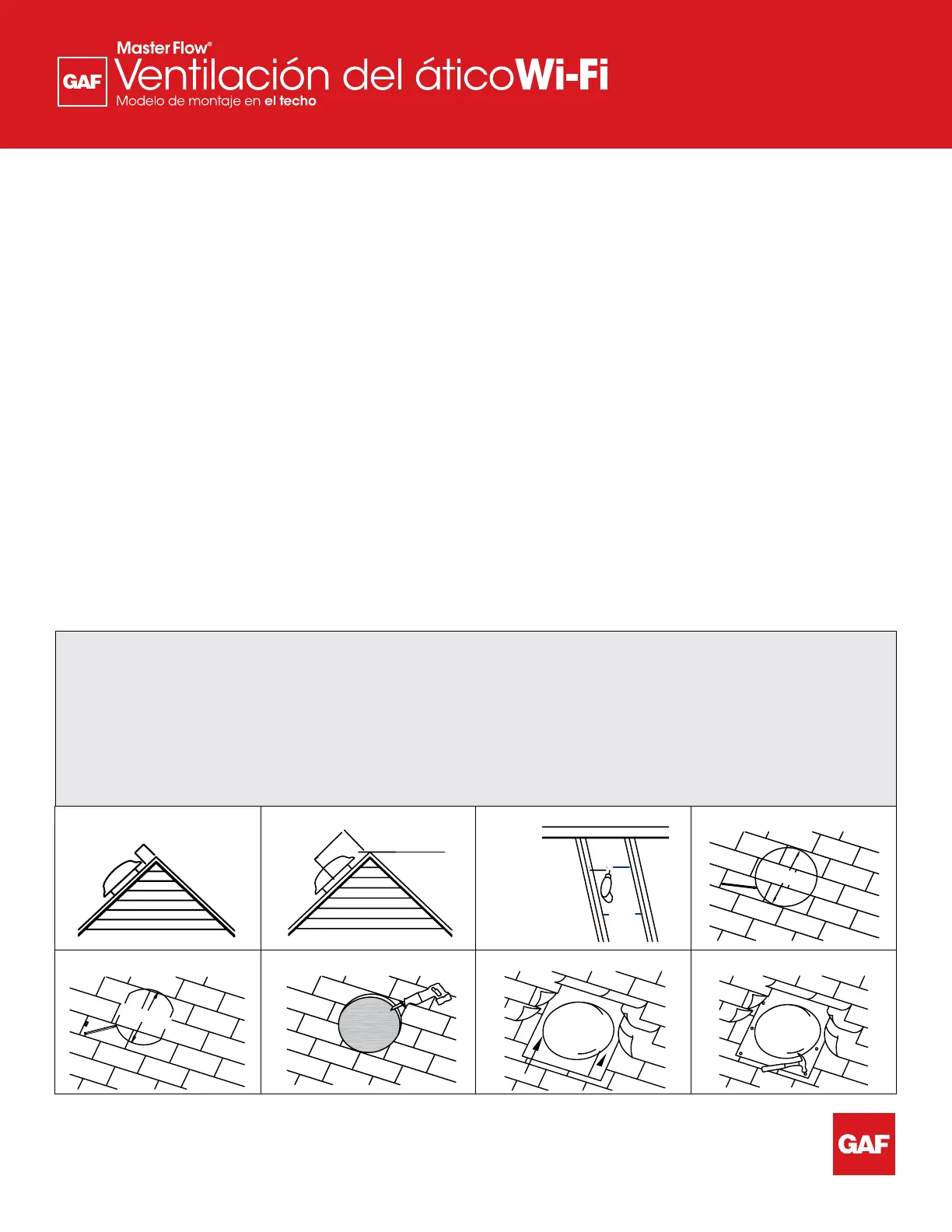

Figura 1a
Figura 2b
Figura 1b
Figura 2c
Figura 1c
Figura 3a
Figura 2a
Figura 3b
Vigas
interiores
15” (381 mm)
15” (381 mm)
Tecnología wi
Master Flow
QuickConnect
™
Equipado con:
24” (609mm)
Medida
Línea de
cumbrera
