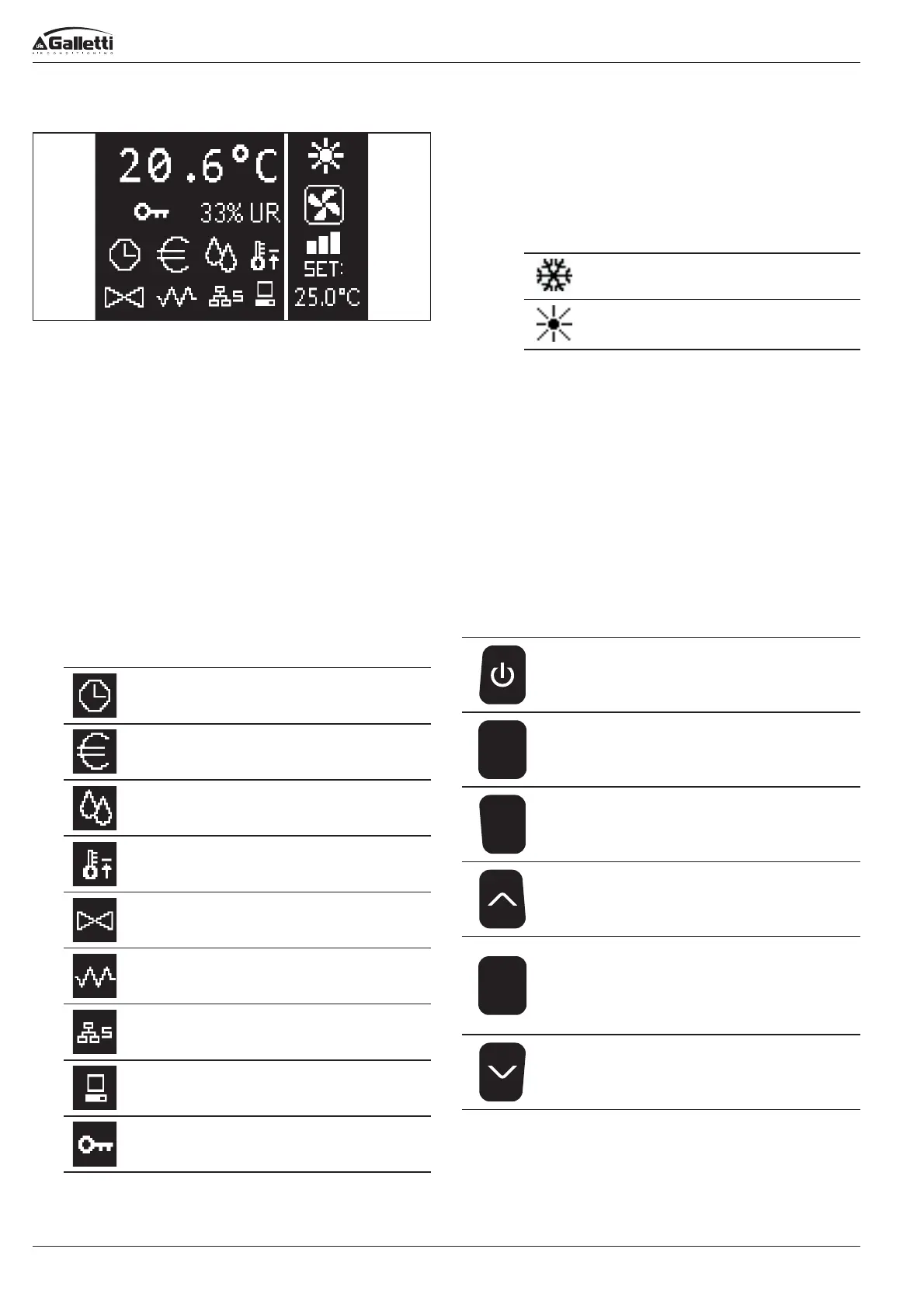

La schermata principale è suddivisa in due riquadri (che nel
seguito verranno indicati come riquadro sx e riquadro dx)
divisi da una linea verticale di separazione.
Nel riquadro sx sono riportate le seguenti informazioni
(dall’alto verso il basso e da sx verso dx):
temperatura ambiente (letta dalla sonda remota a
bordo del terminale utente oppure dalla sonda collegata
alla morsettiera della scheda I/O secondo quanto
configurato)
umidità ambiente (qualora la sonda umidità sia presente
e configurata)
simboli di stato:
fasce orarie attive
funzione economy attiva
deumidifica in funzione
funzione minima temperatura ambiente
abilitata
valvola/e aperta/e
resistenza elettrica attiva
rete SMALL su RS485 attiva
comunicazione seriale
con sistema di supervisione
tastiera bloccata
segnalazione di allarme: simbolo e indicazione del tipo
di allarme si sovrappongono all’area normalmente
dedicata alla visualizzazione dei simboli di stato.
Nel riquadro dx sono riportate le seguenti informazioni
(dall’alto verso il basso)
indicazione della modalità di funzionamento
Modalità RAFFREDDAMENTO
Modalità RISCALDAMENTO
indicazione dello stato della ventilazione
indicazione del valore di SET di temperatura aria
ambiente
Se l’unità è in OFF il riquadro è interamente occupato dalla
scritta OFF in verticale.
TASTIERA
I tasti del display sono 6; di seguito sono indicate le funzioni
basilari associate a ciascun tasto.
TASTO ON/OFF
accensione/spegnimento unità
ritorno alla schermata principale
Prg
TASTO PRG
accesso al MENU
Mode
TASTO MODE
modifica modalità di funzionamento
(RISCALDAMENTO/RAFFREDDAMENTO)
TASTO FRECCIA UP
modifica valori/velocità di ventilazione
scorrimento schermate
Set
TASTO SET
modalità modifica SET/VENTILAZIONE
conferma valore/ritorno in modalità
scorrimento schermate
TASTO FRECCIA DOWN
modifica valori/velocità di ventilazione
scorrimento schermate
