Controllo per terminali
ATTIVARE/DISATTIVARE LE FASCE ORARIE
Per attivare/disattivare rapidamente le fasce orarie è
necessario visualizzare la schermata principale (con unità
sia accesa che spenta).
Premere contemporaneamente i tasti SET e FRECCIA
DOWN. L’avvenuta attivazione delle fasce orarie è indicata
dalla presenza del simbolo dell’orologio nella schermata
principale.
VISUALIZZARE LA TEMPERATURA
DELL’ACQUA
Per visualizzare il valore della temperatura dell’acqua è
necessario aver precedentemente configurato la presenza
dalla sonda nel MENU CONFIGURAZIONE. Per visualizzare
il valore di temperatura letto dalla sonda è necessario
visualizzare la schermata principale e da qui premere
contemporaneamente i tasti FRECCIA UP e FRECCIA DOWN.
Se si tratta di unità a 4 tubi con 2 sonde di temperatura
dell’acqua, è possibile scorrere con i tasti FRECCIA UP/
DOWN le due schermate che mostrano i due valori di
temperatura (temperatura acqua fredda e temperatura acqua
calda).
BLOCCARE/SBLOCCARE LA TASTIERA
Per bloccare/sbloccare il normale funzionamento dei tasti
del terminale utente premere contemporaneamente i tasti
UP + SET + DOWN. Quando la tastiera è bloccata appare
il simbolo della chiave a display. Quando si avvia la modalità
stand-by è comunque possibile, premendo il tasto ON/OFF,
visualizzare nuovamente la schermata principale.
VISUALIZZARE ORA E DATA
(OROLOGIO INTERNO)
Per visualizzare i dati dell’orologio è necessario visualizzare
la schermata principale e con unità accesa. Premere
contemporaneamente i tasti PRG e MODE: ora e data
vengono visualizzati per 5 secondi, al termine dei quali il
display si riporta automaticamente alla schermata principale.
La suddetta procedura non ha effetto se come Modo
Stand-by (all’interno del menu CONFIGURAZIONE) è stato
impostato “Orologio”; in tal caso, infatti, orario e data sono
costantemente visualizzati dal display dopo il tempo di
stand-by, cioè dopo 30 secondi in cui non viene eseguita
alcuna operazione a display.
MODIFICARE LA DATA E ORA
Dalla schermata principale premere il tasto PRG per entrare
nel MENU e da qui scorrere le schermate fino a visualizzare
Setup Orologio e premere SET per entrare. Modificare i dati
come desiderato e premere ogni volta SET per confermare e
passare al dato successivo. Infine premere il tasto ON/OFF
per tornare alla schermata principale.
CONFIGURARE LE FASCE ORARIE
A partire dalla schermata principale, premere il tasto PRG
per entrare nel MENU e da qui scorrere le schermate fino a
visualizzare Fasce Orarie e premere SET per entrare.
Le prime sei schermate consentono di impostare i valori
dei SET di temperatura utilizzabili nella configurazione delle
fasce orarie, e cioè i valori di T1, T2 e T3 in modalità ESTIVA
e in modalità INVERNALE.
In ogni momento è possibile premere il tasto MODE per
accedere alla impostazione delle fasce orarie vere e proprie.
Il sistema delle fasce orarie è di tipo orario, giornaliero e
settimanale: ogni ora di ogni giorno della settimana (da
LUNEDI a DOMENICA) costituisce una fascia su cui l’utente
può scegliere se:
 il ventilconvettore è in OFF
 il ventilconvettore funziona con setpoint T1
 il ventilconvettore funziona con setpoint T2
 il ventilconvettore funziona con setpoint T3
1
2
5
3
4
1

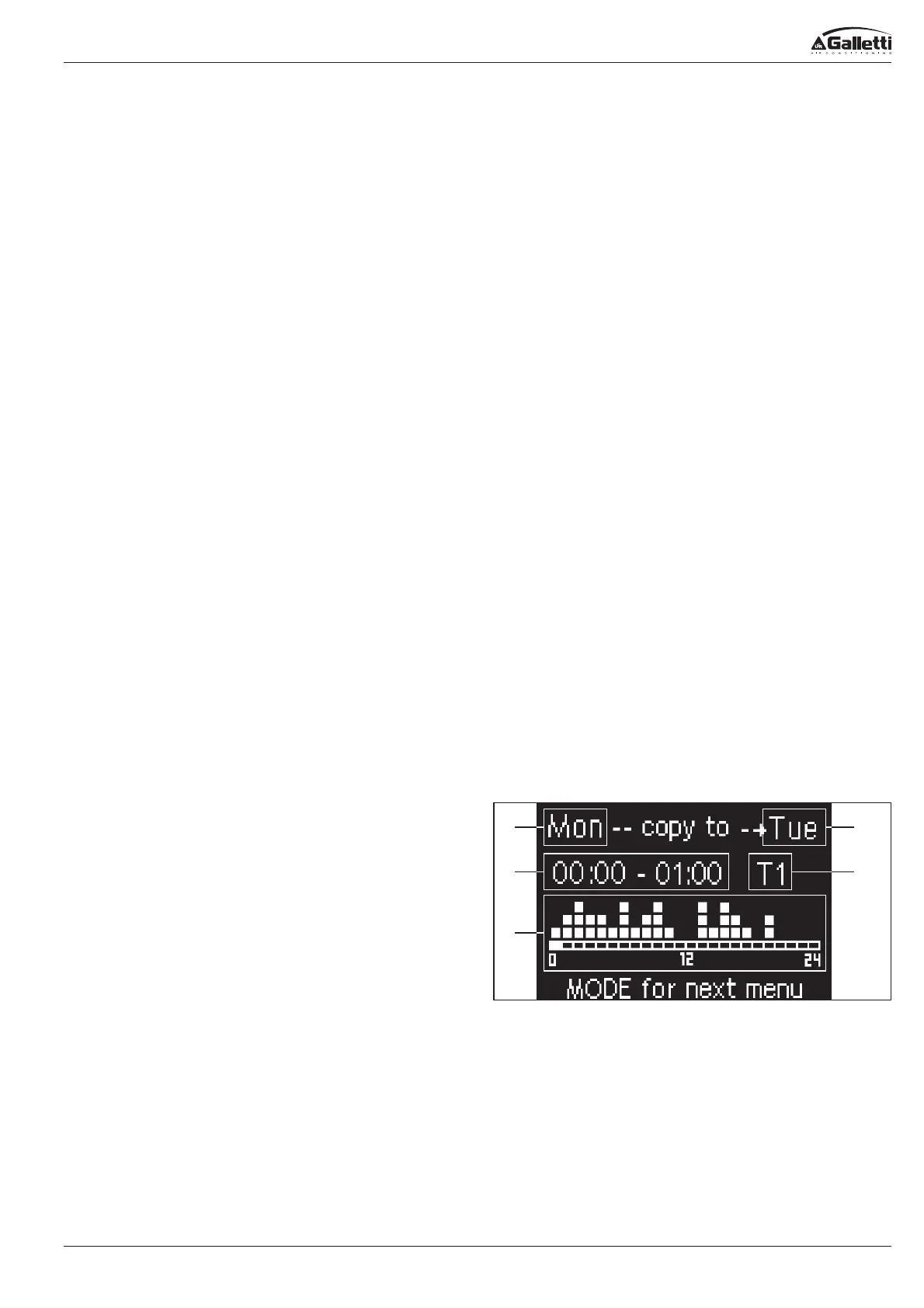

GIORNO (PRG per modificare)
2
FASCIA ORARIA (UP/DOWN per scorrere)
3
Giorno in cui duplicare (UP+MODE)
4
SET POINT
5
Visualizzazione profilo
