PRECAUÇÕES DE SEGURANÇA
- Monitor mãos livres.
- Ecrã TFT cor de 4,3”.
- Botões de função e seleção das funções do menu .(ver página 3)
- Botão de acesso rápido (monitor em repouso, ver página 3).
- Monitor com instalação simplificada (bus de 2 fios não polarizados)..
- Menu do utilizador .(ver página 3)
- Menu do instalador.
- Saída de campainha auxiliar (máximo 50 mA/12 V).
- Entrada botão de campainha de porta “HZ” da entrada do patamar.
- Botõesde ativação de trinco elétrico 1 e 2.
- O LED doBotão pisca indicando "canal ocupado".
- Microinterruptores para configurar o código de chamada do monitor (endereço 1 a 128) e final de linha.
- O equipamento deve ser instalado ou modificado sem alimentação elétrica.
-Ainstalação e a manipulação destes equipamentos devem ser realizadas porpessoal autorizado.
- Qualquer instalação deve ser realizada a, pelo menos, 40 cm de distância de outra.
- Não aperte demasiado os parafusos da base.
- Instale o monitor num lugar seco e protegido, sem risco de gotejamento ou projeções de água.
- Evite locais próximos de fontes de calor, húmidos, pulverulentos ou com muito fumo.
-Antesdeligaroequipamento,verifiqueasligaçõesentreaplaca,oalimentador,osdistribuidoreseosmonitores.
- Siga sempre as instruções deste manual.
CARACTERÍSTICAS
FUNCIONAMENTO DO SISTEMA
*
( )
*
( )
Para mais informação, consulte o manual de utilizador “TART 4 LITE/G2+X .
3

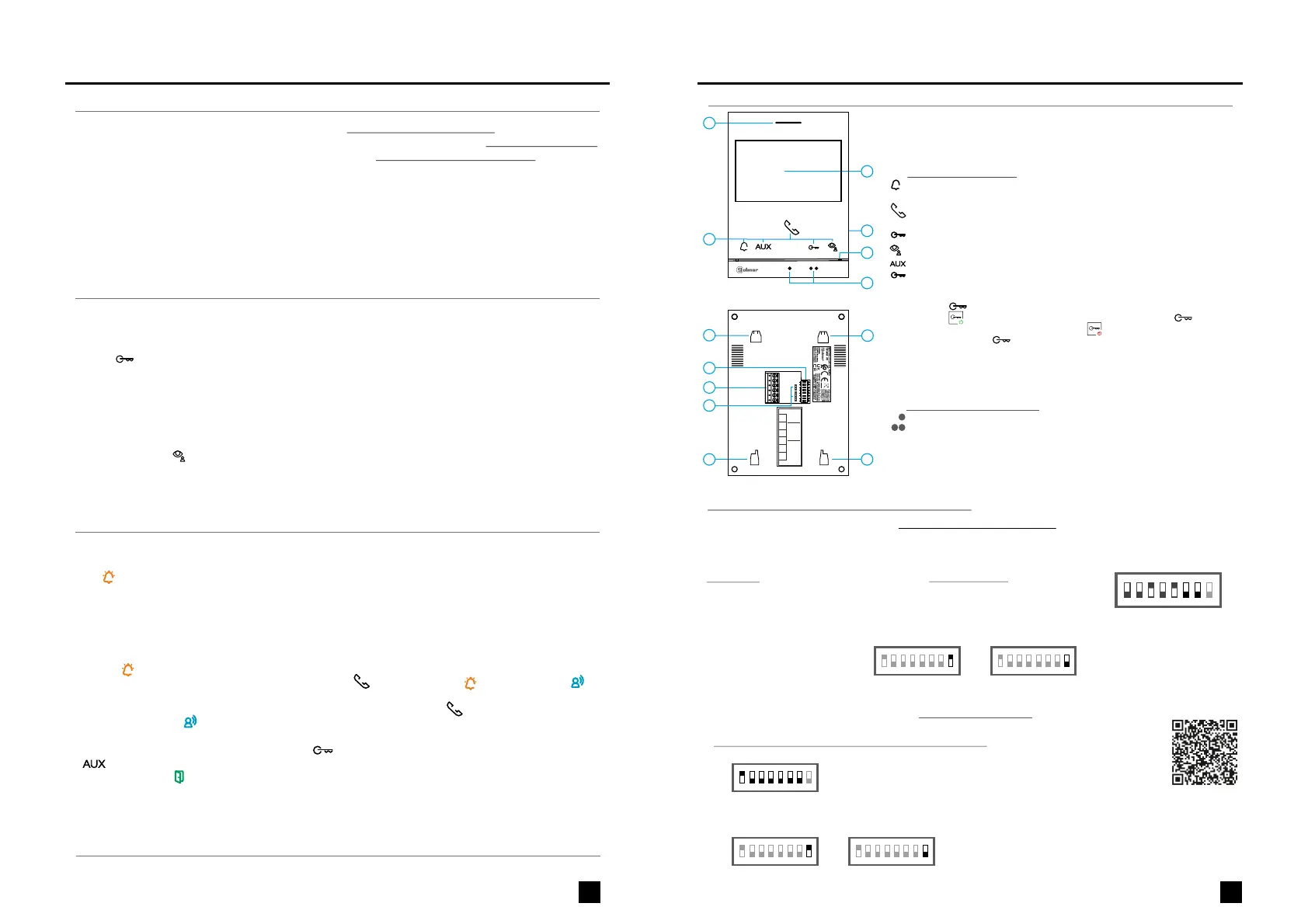

DESCRIÇÃO DO MONITOR
Configuração endereço (código) do monitor:
*
( )
*
( )
Para mais informação, consulte o manual de utilizador “TART 4 LITE/G2+.
INSTALAÇÃO DO MONITOR
*
( )
Edifício / Vivenda (Placa Nexa)
*
( )
PTPT
- Para realizar a chamada, o visitante deve carregar no botão correspondente à habitação com que
pretende estabelecer comunicação; um sinal acústico avisa que a chamada está a ser realizada e o
led da placa acende-se. Se a síntese de voz estiver ativada, a mensagem “a chamar” indica que a
chamada está a ser realizada. Nesse momento, o monitor da habitação recebe a chamada. Se tiver
pressionado por engano o botão de outra habitação, deve carregar no correspondente à habitação
pretendida, cancelando assim a primeira chamada.
- Ao receber a chamada, a imagem aparece no ecrã do monitor principal (e secundário 1, caso exista)
sem que o visitante se aperceba, e quiser visualizar a imagem a partir dos monitores 2 ou 3, carregues
num dos botões do monitor para que apareça a imagem. Se a chamada não for atendida antes de 45
s, o led da placa desliga-see o canal fica livre.
- Para estabelecer a comunicação, carregue no botão do monitor, o led apaga-se e o led da
placaacende-se.
- A comunicação tem uma duração de 90 s ou até carregar no botão no monitor Finalizada a.
comunicação, o led apaga-se e o canal fica livre. Se a síntese de voz estiver ativada, a mensagem
“chamada finalizada” indica na placa que a chamada terminou.
- Se pretender abrir a porta , carregue no botão (se existir e quiser abrir a 2ª porta carregue no botão
) durante os processos de chamada ou comunicação: uma premência ativa o trinco elétrico
durante 3 s, o led da placa irá acender-se também durante 3 s. Se a síntese de voz estiver ativada, a
mensagem “porta aberta” será indicada na placa.
- Para a descrição do funcionamento e a configuração do monitor, consulte o manual do monitor.
*
Vivenda (Placa SOUL)
*
Manual
Kit Soul / Art 4 XLite
MONITOR ART 4 XLITE/G2+ MONITOR ART 4 XLITE/G2+
Dip1 a Dip :7 Configurar o endereço do monitor (endereço 1 a 128).
Os interruptores colocados na posição OFF têm valor zero. Na posição ON têm atribuídos os valores da tabela
anexa. O código do monitor será igual à soma de valores dos interruptores colocados em ON.
Dip8: Configura o final da linha. Deixe em ON nos monitores em que termine o percurso do cabo do bus.
Coloque o resto em OFF.
1 2 3
ON
Exemplo: 0+ 0+4+0+16 0+0+ = 20
Interruptor 6 7nº: 1 2 3 4 5
Valor e ON: 1 2 4 8 16m 32 64
Tabela de valores
4 5 6 7 8
Importante:
1(Dip1 ON Dip2-Dip7 OFF)Habitação em e em
1 2 3
ON
4 5 6 7 8
Dip em8 ON
1 2 3
ON
4 5 6 7 8
Dip em8 OFF
Habitação em128 (Dip1 - Dip7 OFF).
Nota: Definir o monitor como Principal (valor de fábrica "MI") ou Secundário 1, Secundário 2 ou Secundário 3
(programável pelo instalador).
Dip1 a Dip7: Atribui o endereço domonitor aobotão de chamada na placa.
Os interruptores 2 a 7 devem permanecer na posição OFF.
1 2 3
ON
4 5 6 7 8
Habitação 1
Dip8: Configura o final da linha. Deixe em ON no monitor em que termine o percurso do cabo
do bus. Coloque o resto em OFF.
1 2 3
ON
4 5 6 7 8
Dip 8 em ON
1 2 3
ON
4 5 6 7 8
Dip 8 em OFF
Nota: Definir o monitor como Principal (valor de fábrica "MI") ou
Secundário 1, Secundário 2 ou Secundário 3 (programável pelo
instalador).
A. Altifalante.
B. Botões de função, acesso e seleção das funções do menu.Os botões de
função de um menu ficam iluminados e a função é mostrada no ecrã do
monitor com um ícone situado imediatamente acima de cada botão de
função (ver manual "TART4 XLITE/G2+").
Com o monitor repouso:
Uma premência acede ao menu de definições volume do toque, seleção do
toquee ativar/desativaro toque durante 45 segundos.
Uma premência permite aceder ao menu do intercomunicador na mesma
habitação e à centralde guarda(se instalada).
5 pressões rápidas acedem ao menu do instalador e ao menu de definições do ecrã.
Uma premência efectua a função de auto-ligação na placa 1.
Uma premência ativa a luz exterior (requer SAR-G2+ e SAR-12/24).
Botão de acesso rápido (monitor em repouso):
- Com o código especial “0441” (Abertura automática da porta) já
introduzido no monitor (programável pelo instalador), carregue no
botão durante seg. para ativar a função (o visor apresenta o10
ícone ), para desativar a função carregue no Botão durante 5
segundos (o visor apresenta o ícone ).
- O Led do Botão pisca a branco se a função (Abertura automática
da porta) estiver activada e apaga-se se a função estiver desactivada.
C. EcrãTFT cor 4,3”.
D. Não utilizado.
E. Micrófone.
F. Pontos de orientação para pessoas invisuais.
Em chamada / comunicação:
Sobre este ponto de orientação está o botão de “Início/fim comunicação”.
Sobre este ponto de orientação está o botã de “Abertura de porta”.
G. Interruptores de configuración.
H. Terminais de instalação.
I. Golmar Utilização.
J. Ancoragem base de fixação na parede (x4).
A
C
B
J
G
H
J
J
J
SA
GND
HZ
HZ
ON
1 2 3 4 5 6 7
8
BUS
F
BUS
D
E
*
SA
OFF = 0
ON = 1
DIP 1 to 7
DIP 8
Monitor
address
EOL
resistor
GND
HZ
HZ
BUS
BUS
128
codes
I
*
os Botões de função ficam iluminados a branco
