Galmet Prima - Page 17

H
I
H
J
I
E D
B
F
G
C
A
E D
B
F
C
A
G
≥ 100
≥ 80
Śruba
rozporowa Φ10
Gumowa
mata
pochłaniająca
wstrząsy
Twarde
podłoże
lub
pokrycie
dachowe
Betonowa
piwnica
h ≥ 100 mm
Sprawdź siłę i poziom uziemienia instalacji, aby jednostka nie generowała drgań ani hałasu podczas pracy.
W oparciu o rysunek fundamentów zamontuj jednostkę w bezpieczny sposób, korzystając ze śrub fundamentowych
(przygotuj cztery zestawy śrub rozporowych Φ10, nakrętek i podkładek ogólnodostępnych na rynku).
Przykręcaj śruby fundamentowe, aż znajdą się w odległości 20 mm od powierzchni fundamentów.
7.2. Wymogi w zakresie montażu
(jednostka: mm)
7 ŚRODKI OSTROŻNOŚCI W PODCZAS MONTAŻU

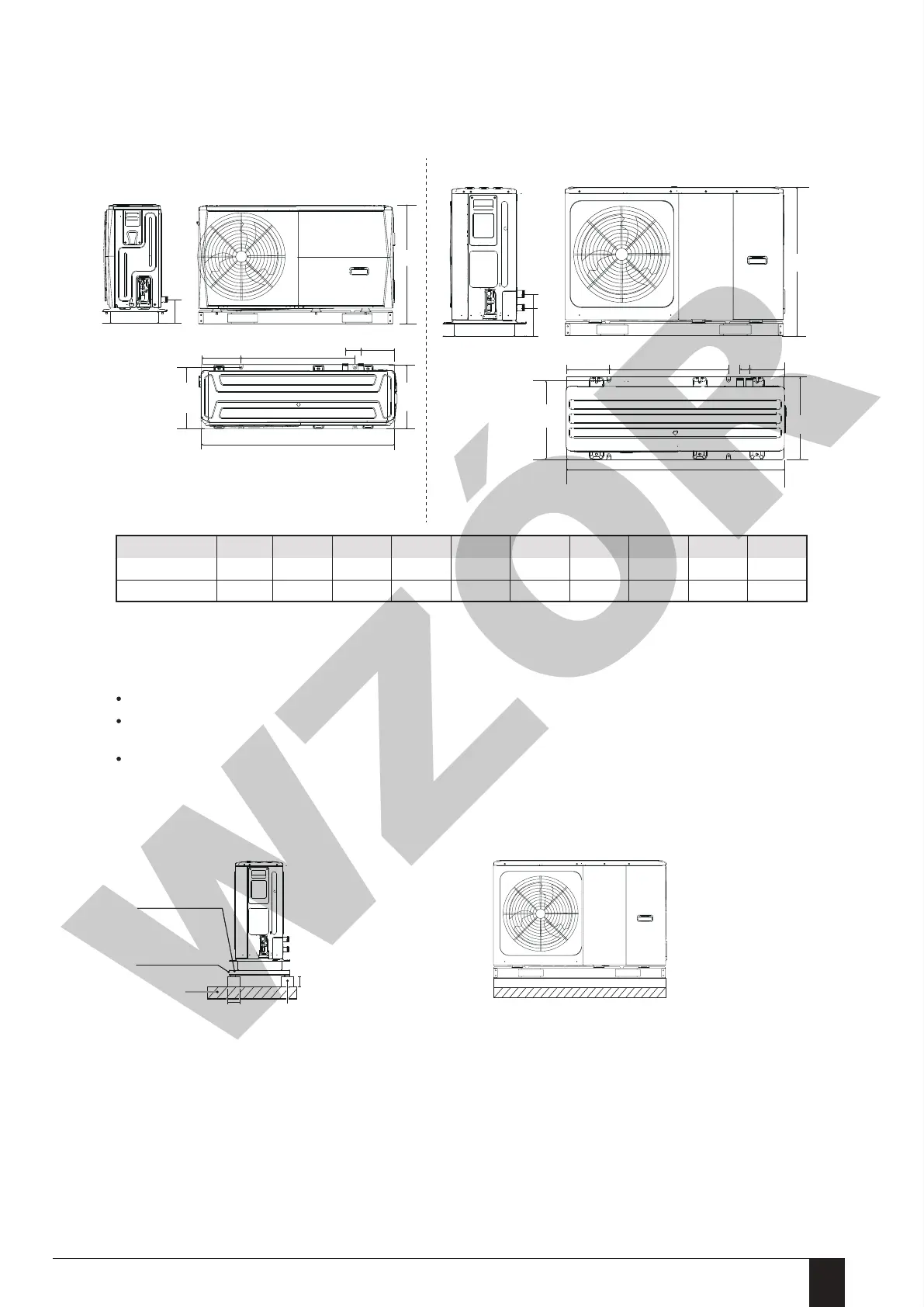

7.1 Wymiary
Model A B C D E F G H I J
4/6 kW
8/10/12/14/16 kW
1295
1385
397
482
429
526
760
760
265
270
105
60
225
221
792
945
161
182
/
81
4/6 kW (jednostka: mm)
8/10/12/14/16 kW (jednostka: mm)
© Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K. Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima 17
