H
I
H
J
I
E D
B
F
G
C
А
E D
B
F
C
А
G
≥ 100
≥ 80
Ø10
Расширительный
болт
Резиновый
противоударный
коврик
Твердая
земля или
кровля
Бетонный
фундамент
h≥100 мм
Проверьте прочность и уровень заземления установки, чтобы устройство не создавало вибраций или шума во время работы.
В соответствии с чертежом фундамента на рисунке надежно закрепите устройство с помощью фундаментных болтов.
(Подготовьте четыре комплекта каждого из расширительных болтов, гаек и шайб Ø10, которые без труда можно найти на рынке).
Вкручивайте фундаментные болты, пока их длина не достигнет 20 мм от поверхности фундамента.

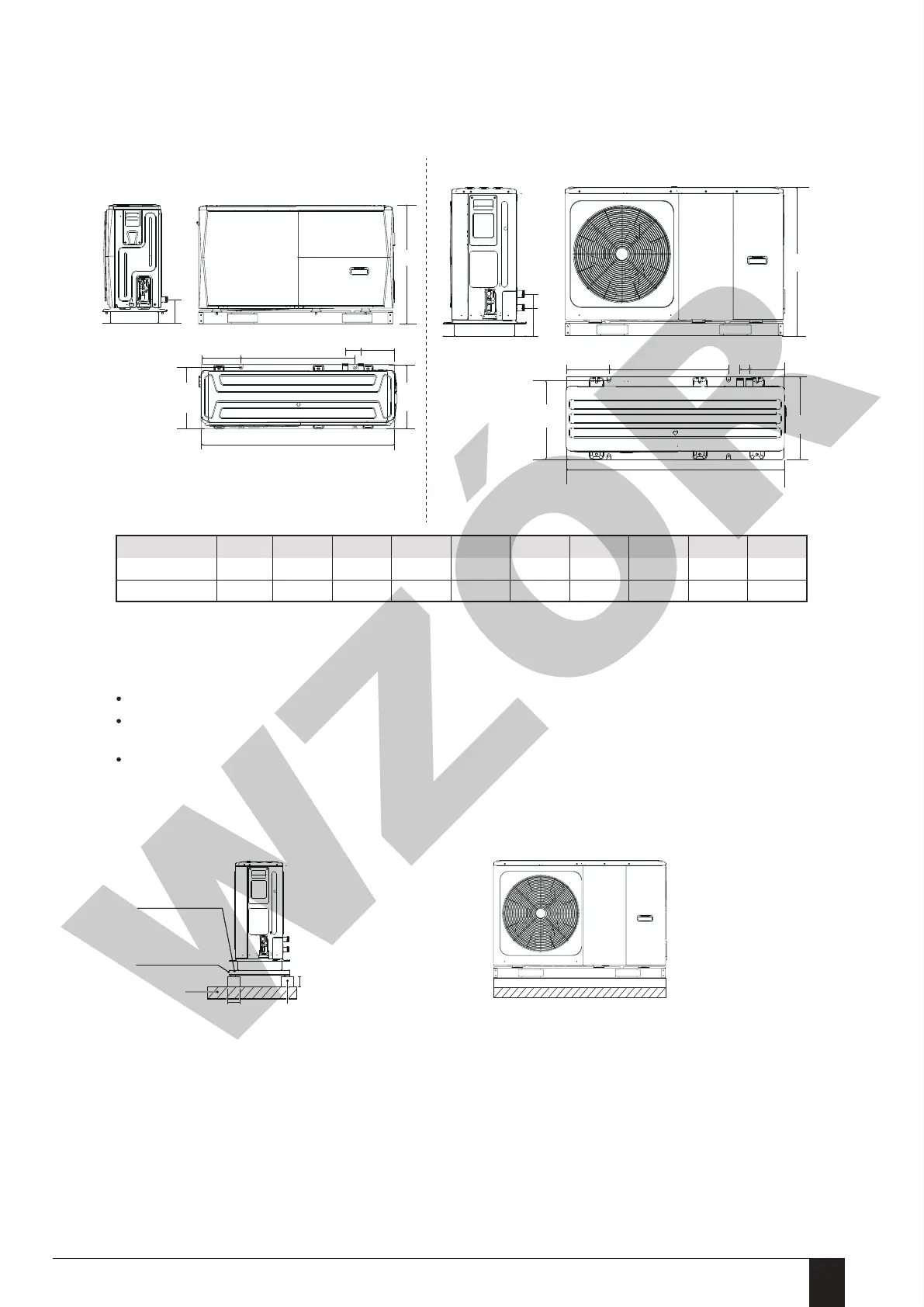

7.2 Требования к установке
(блок: мм)
7.1 Размеры
7 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ
Модель А B C D E F G H IJ
4/6 кВт
8/10/12/14/16 кВт
1295
1385
397
482
429
526
760
760
265
270
105
60
225
221
792
945
161
182
/
81
4/6 кВт (ед.: мм)
8/10/12/14/16 кВт (ед.: мм)
