8
9
6
4
5
7
123
123
CN20
CN19
CN32
CN502
CN23
CN6
CN501
4
8
5
6
7
9
10
CN20
1
2
3
4
5
Сборочный узел Сборочный узелКод
Код
6
7
8
9
10
Порт для вентилятора (CN19)
Выходной порт для +12 В/9 В (CN20)
Порт подключения компрессора U
Порт подключения компрессора V
Порт подключения компрессора W Зарезервировано (CN6)
Порт для связи с PCB B (CN32)
Входной порт L для мостового выпрямителя (CN501)
Входной порт N для мостового выпрямителя (CN502)
Порт для переключателя высокого давления (CN23)
2) PCB A, 12–16 кВт, Инверторный модуль
1
2
3
4
5
Сборочный узел Сборочный узелКод
Код
6
7
8
9
/ /
Порт для вентилятора (CN19)
Выходной порт для +12 В/9 В (CN20)
Порт подключения компрессора U
Порт подключения компрессора V
Порт подключения компрессора W
Зарезервировано (CN302)
Порт для связи с PCB B (CN32)
Входной порт L для мостового выпрямителя (CN501)
Входной порт N для мостового выпрямителя (CN502)
9.3.2 1-фазная модель для блоков 4–16 кВт
1) PCB A, 4-10 кВт, Инверторный модуль
Примечания: для 4–6 кВт, два конденсатора
54
11
109
12
13
2029 28 27 21222326 25 24
1
CN28
CN22
2
3
CN27
6
7
8
14
15
17
18
19
16
3031323334
PE2
PE1
DISP1
CN10
CN11
CN9
CN4
CN1
CN17
CN24
CN8
CN14
CN29
CN26
CN3
CN18
CN21CN7 CN5 CN6 CN16 CN19
CN55
CN33
CN2 CN30 CN36 CN37 CN38 CN20
CN13

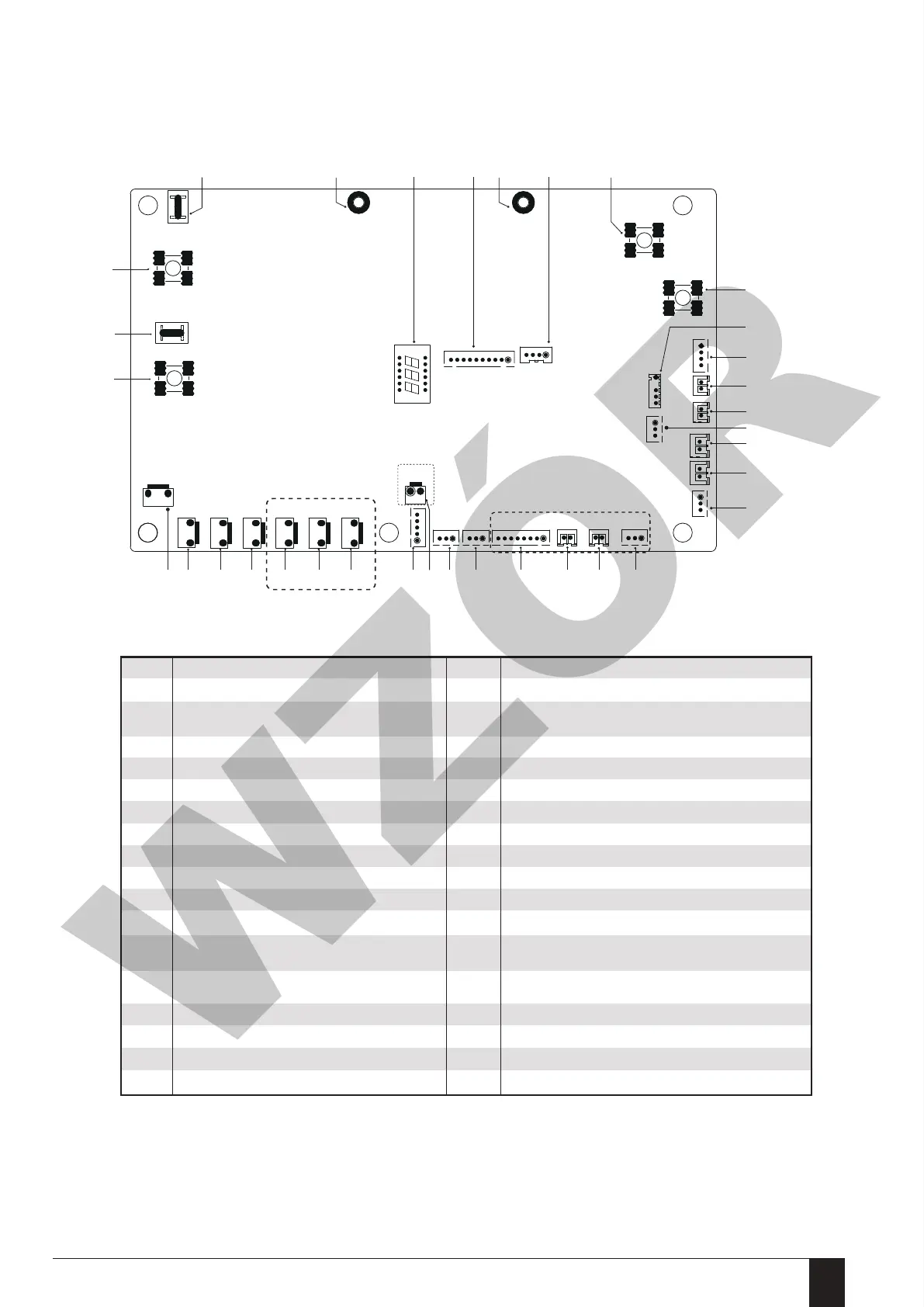

2) PCB B, Главная панель управления системы теплового насоса
Код
Сборочный узел
Выходной порт L в PCB A (CN28)
Зарезервировано (CN22)
Выходной порт N в PCB A (CN27)
Зарезервировано (CN3)
Порт для заземления (PE2)
Цифровой дисплей (DSP1)
Порт для связи с PCB A (CN17)
Порт для заземления (PE1)
Зарезервировано (CN26)
Входной порт для нейтрального провода (CN10)
Входной порт для провода под напряжением (CN11)
Порт для датчика температуры наружного воздуха
и датчика температуры конденсатора (CN9)
Входной порт для +12 В/9 В (CN24)
Порт для датчика температуры всасывания (CN1)
Порт для датчика температуры нагнетания (CN8)
Порт для датчика давления (CN4)
Порт для переключателя высокого давления (CN13)
Код Сборочный узел
Порт для переключателя низкого давления (CN14)
Порт для связи с панелью управления гидравл. коробки
(CN29)
1
18
2
19
3
20
Зарезервировано (CN20)
Зарезервировано (CN38)
Зарезервировано (CN37)
Зарезервировано (CN36)
4
21
5
22
6
23
7
24
Порт для связи (зарезервировано, CN30)
Порт для связи (зарезервировано, CN2)
Зарезервировано (CN55)
Порт для электрического расширительного клапана(CN33)
Зарезервировано (CN21)
Зарезервировано (CN19)
Порт для электрической нагревательной ленты шасси
(CN16) (по выбору)
Порт для 4-ходового клапана (CN6)
Порт для клапана SV6 (CN5)
Порт для электрической нагревательной ленты компрессора 1 (CN7)
Порт для электрической нагревательной ленты компрессора 2 (CN18)
8
25
9
26
10
27
11
28
12
29
13
30
14
31
15
32
16
33
17
34
