PE1
PE2
PE3
CN202
CN201CN200CN203
CN204 CN205 CN206
CN212
CN211
CN8
CN213
CN214
CN30
2
5
43
6
13
12
7
8
9
10 11
14
15
1
16
Сборочный узел Сборочный узел
Код Код
1
2
3
4
5
6
7
9
10
11
Подача питания L3 (CN200)
Подача питания L2 (CN201)
Подача питания L1 (L1)
Подача питания N (CN203)
Зарезервировано (CN211)
Порт питания для гл. платы управления (CN30)
Сетевой фильтр L1 (L1’)
Сетевой фильтр L2 (L2’)
Сетевой фильтр L3 (L3’)
PCB С 3-фазная модель 12/14/16 кВт
12
8
13
14
15
16
Порт питания 310 В пост. тока (CN212)
Проводка заземления (PE3)
Порт для заземления (PE1)
Порт для заземления (PE2)
Порт питания для модуля инвертора (CN214)
Порт для реактора вентилятора (CN213)
Порт для связи с PCB B (CN8)

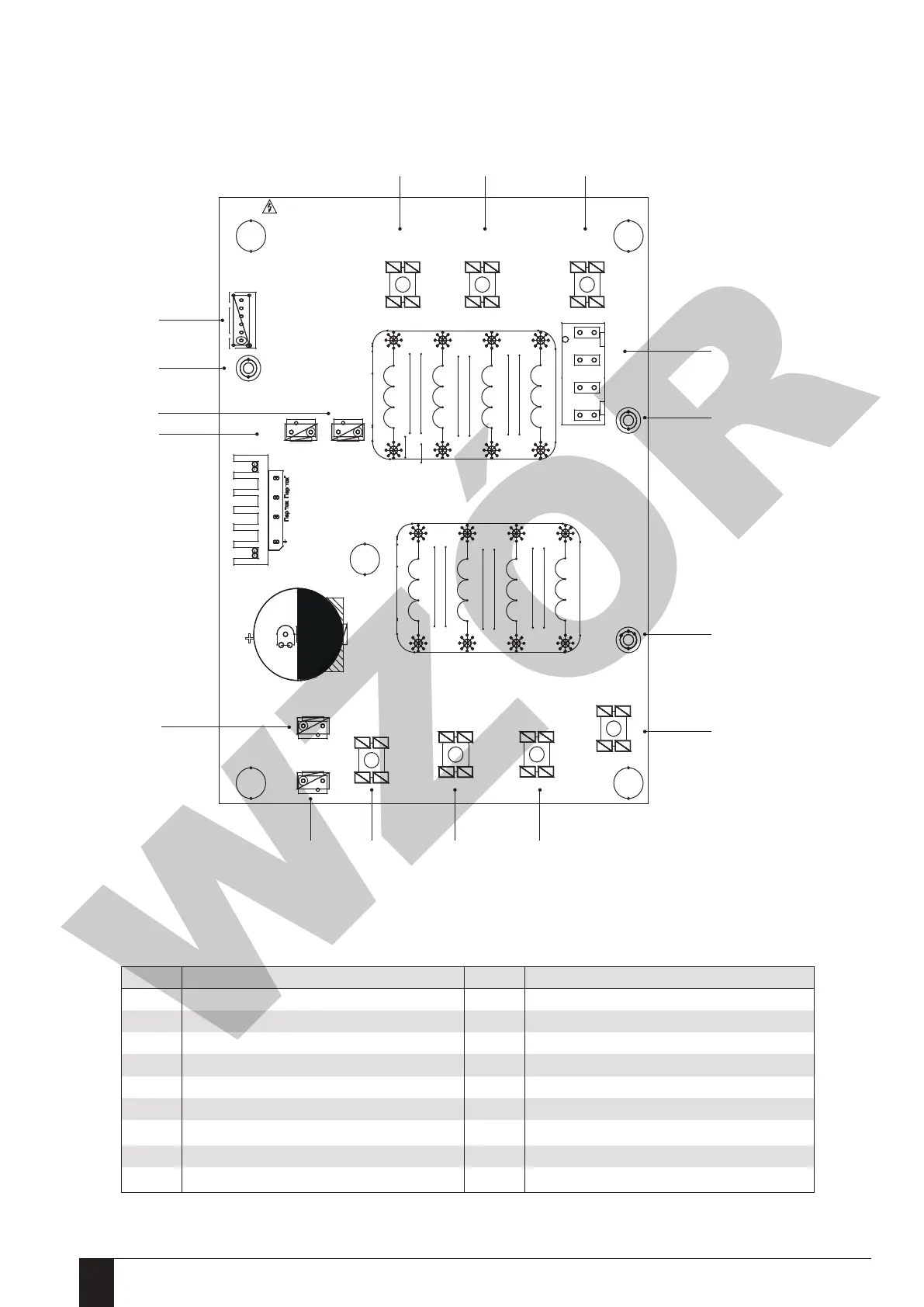

3) PCB C, плата фильтра
Руководство по установке и эксплуатации - Тепловой насос типа воздух-вода Prima © Все права защищены - Galmet Sp. z o.o. Sp. K.202
