9.4.1 Проверка водяного контура
Если установка оснащена баком ГВС (полев. водосн.), см. «Руководство по установке и эксплуатации бака ГВС». Если в системе
нет гликоля (антифриза), и произошел сбой источника питания или насоса, слейте воду из системы (как показано на рисунке
ниже).
ПРИМЕЧАНИЕ
Если вода не удаляется из системы в морозную погоду, когда устройство не используется, замерзшая вода может повредить
части водяного контура.
ПРИМЕЧАНИЕ
Устройство оборудовано входом и выходом для подключения к водяному контуру. Данный контур должен быть установлен
квалифицированным техником и должен соответствовать местным законам и правилам.
Устройство предназначено только для использования в замкнутой системе водоснабжения. Применение в открытом водном контуре
может привести к чрезмерной коррозии водопровода.
Пример:
Внутренний
Наружный
Modbus

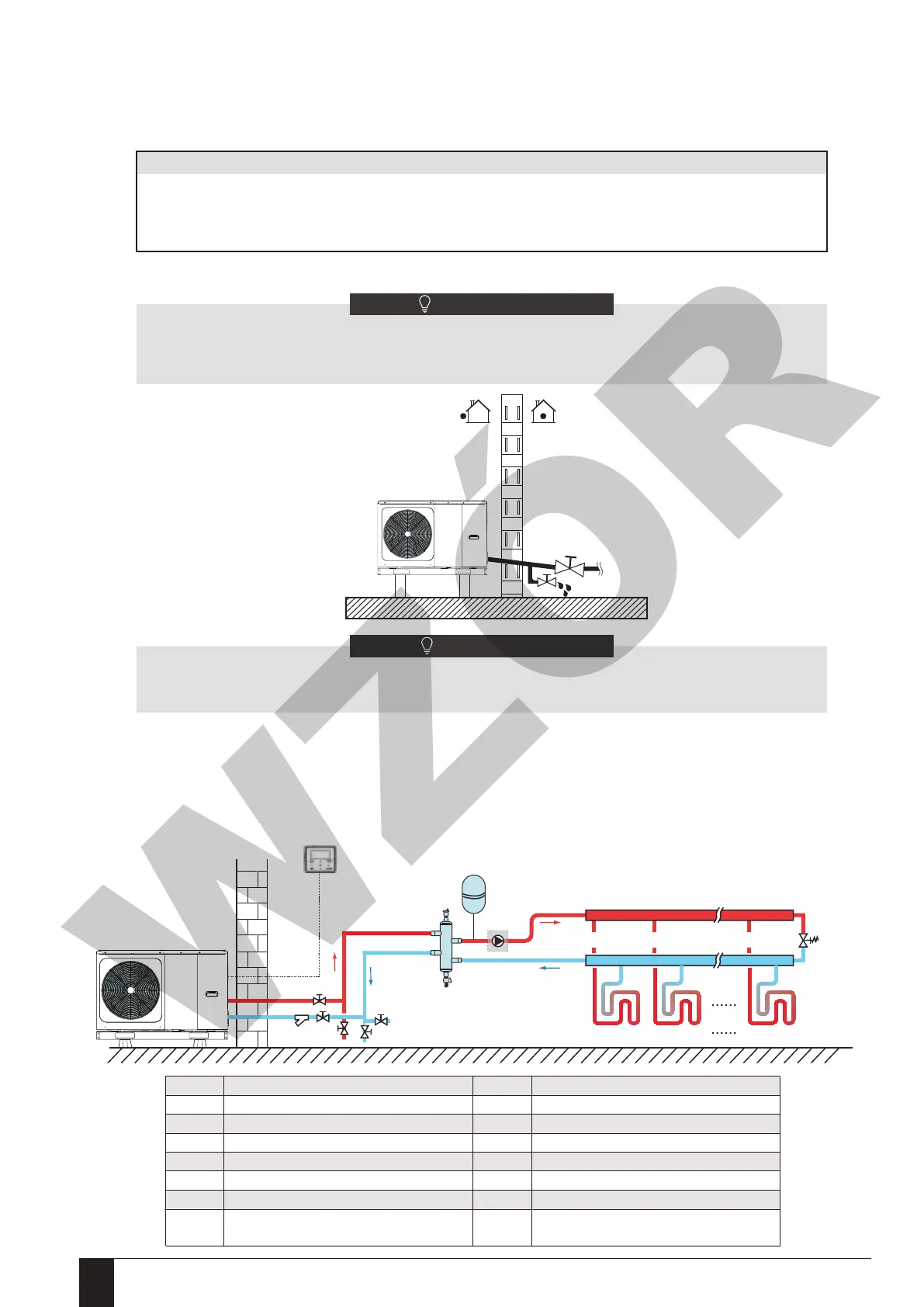

9.4 Водопровод
Были рассмотрены все варианты длины труб и расстояния.
P_o: Наружный циркуляционный насос (полев. водосн.)
Автоматический продувочный клапан
Пользовательский интерфейс (аксессуар)
Сборочный узел Сборочный узел
Запорный клапан (полев. водосн.)
Спускной клапан (полев. водосн.)
Перепускной клапан (полев. водосн.)
Требования
Максимально допустимая длина кабеля термистора составляет 20 м. Это максимально допустимое расстояние между баком
ГВС и устройством (только для установок с баком ГВС). Длина кабеля термистора, поставляемого вместе с баком ГВС,
составляет 10 м. Для повышения эффективности мы рекомендуем установить 3-ходовой клапан и бак ГВС как можно ближе
к устройству.
