Внутренний
Электропитание
Используйте экранированный провод, слой экрана должен быть заземлен.
Переключатель Вкл./Выкл.
Предохранитель
Распределительный блок Распределительный блок Распределительный блок Распределительный блок
Предохранитель Предохранитель Предохранитель
L N
L N L N
L N
Главный блок
Подчиненный блок 1
H1 H2
Подчиненный блок 2
H1 H2
Подчиненный блок х
H1 H2
Дополнительный резистор
Только последний IDU
требует добавления
дополнительного резистора
на H1 и H2.
......
SW9
Электропитание
Используйте экранированный провод, слой экрана должен быть заземлен.
Переключатель Вкл./Выкл.
Предохранитель
Распределительный блок Распределительный блок Распределительный блок Распределительный блок

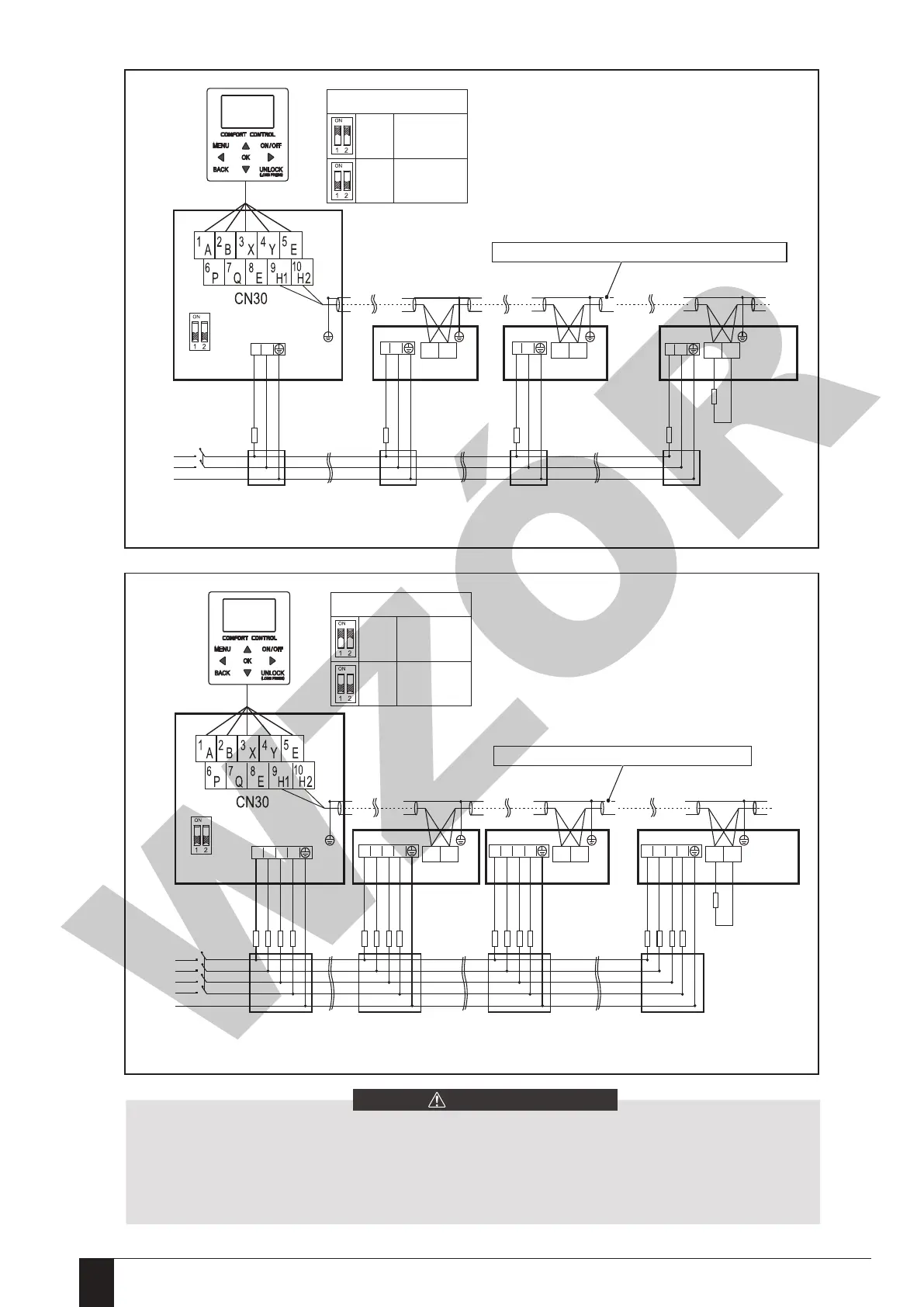

Схема подключения электрической системы управления в каскадной системе (3N ~)
Главный блок
Подчиненный блок 1
H1 H2
Подчиненный блок 2
H1 H2
Подчиненный блок х
H1 H2
Дополнительный резистор
Только последний IDU
требует добавления
дополнительного резистора
на H1 и H2.
......
SW9
L1 L2 L3 N
Предохранитель
L1 L2 L3 N
Предохранитель
L1
L2 L3 N
Предохранитель
L1
L2 L3 N
Схема подключения электрической системы управления в каскадной системе (1N ~)
ВКЛ
ВЫКЛ
SW9
Главный блок
Вторичный блок
ВКЛ
ВЫКЛ
SW9
Главный блок
Вторичный блок
ВНИМАНИЕ
1.Каскад функция системы поддерживает не более 6 машин.
2.Чтобы обеспечить успешную автоматическую адресацию, все машины должны быть подключены к одному
источнику питания и равномерно запитаны.
3.Только главный блок может подключить контроллер, необходимо установить SW9 главного блока на «включено»,
подчиненный блок не может подключить контроллер.
4.Используйте экранированный провод, слой экрана должен быть заземлен.
