Galmet Prima - Page 218

KM3
7 53 1
A1
A2
246 8
KM7
7 53 1
A1
A2
246 8
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
9
21
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
12
24
P-d
RT1
RT1
3 15 4
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
34
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
3
CN11
25 26
1
2
3
4
5
6
7
8
9
10
CN7 CN30
27 28
29 30
31
32
15
34
L1
L1
L1

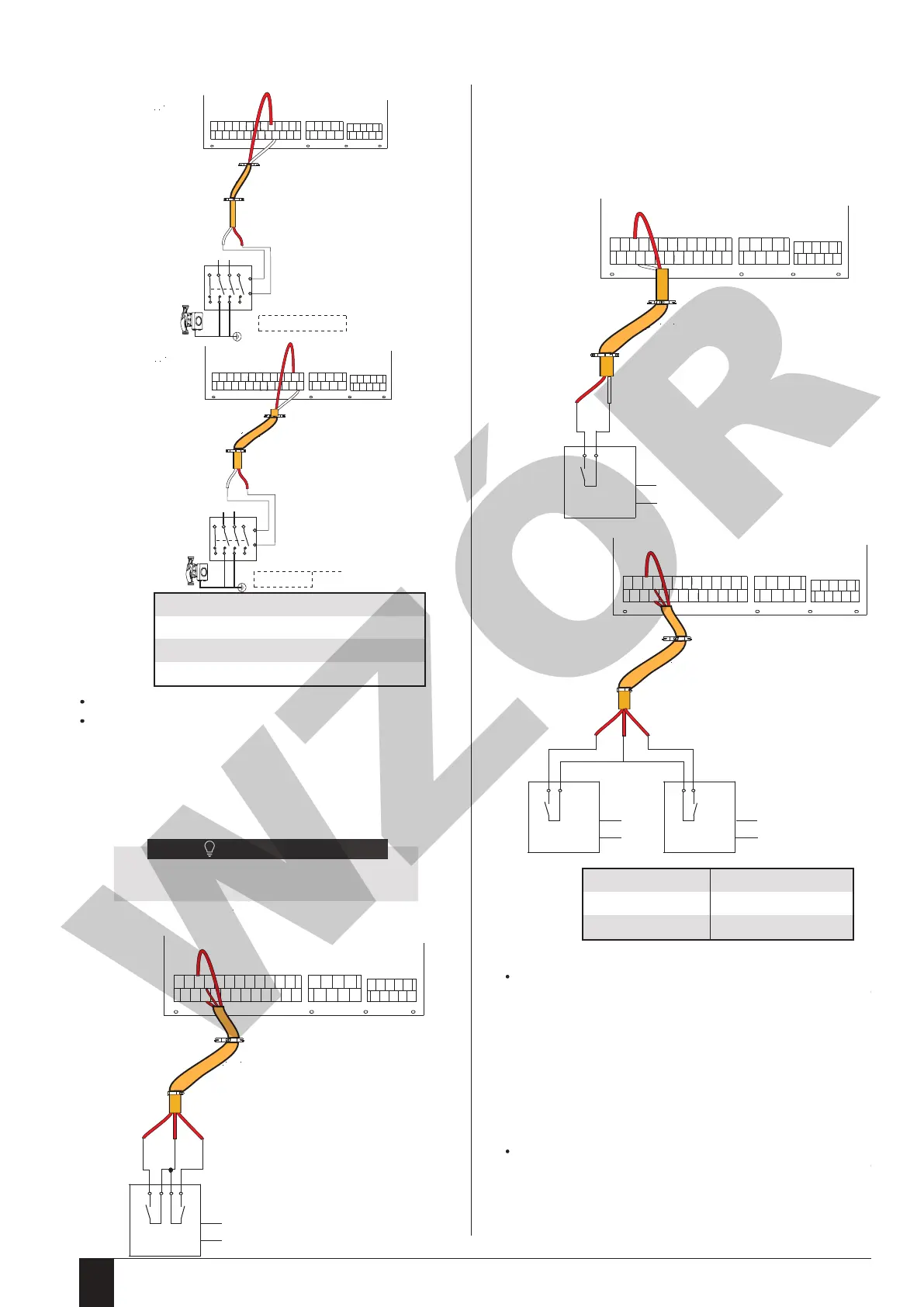

Существует три способа подключения кабеля термостата (как описано на рисунке выше),
и это зависит от области применения.
RT может управлять нагревом и охлаждением индивидуально, как контроллер для
4-трубного FCU. Если гидравлический модуль соединен с внешним регулятором
температуры, в пользовательском интерфейсе «ДЛЯ ТЕХОБСЛУЖ.» установите параметр
«КОМН. ТЕРМОСТАТ» «УСТ.РЕЖИМ»::
A.1 Когда измеренное напряжение устройства составляет 230 В переменного тока между С
и L1, устройство работает в хол. режиме.
A.2 Когда измеренное напряжение устройства составляет 230 В переменного тока между H
и L1, устройство работает в режиме нагревания.
A.3 Когда измеренное напряжение устройства составляет 0 В переменного тока по обеим
сторонам (C-L1, H-L1), устройство прекращает работать в режиме нагрева или охлаждения.
A.4 Когда измеренное напряжение устройства составляет 230 В переменного тока по обеим
сторонам (C-L1, H-L1), устройство работает в режиме охлаждения.
RT обеспечивает сигнал переключения для устройства. В польз. интерфейсе «ДЛЯ
ТЕХОБСЛУЖ.» установите «КОМН. ТЕРМОСТАТ» на «ОДНА ЗОНА»:
B.1 Когда измеренное напряжение устройства составляет 230 В переменного тока между H
и L1, устройство включается.
B.2 Когда измеренное напряжение устройства составляет 0 В переменного тока между H и
L1, устройство выключается.
Метод B (управление одной зоной)
Метод А (управление установленным режимом)
Напряжение
Макс. рабочий ток (A)
Разм. проводки (мм
2
)
220–240 В перем. тока
0,2
0,75
Метод C
RT1
ИСТОЧН. ПИТАНИЯ
RT2
ИСТОЧН. ПИТАНИЯ
C
H
зона1 зона2
(Управление двойной зоной)
(Управление одной зоной)
Метод B
ПИТАНИЕ
ВХОД
H
6) Для комнатного термостата:
ПИТАНИЕ
ВХОД
H
Комн. термостат типа 1 (высокое напряжение):
Существует два дополнительных метода подключения в
зависимости от типа комнатного термостата.
ПРИМЕЧАНИЕ
C
Метод А
(Управление установленным режимом)
a) Процедура
Подключите кабель к соответствующим клеммам, как показано на рисунке.
Надежно закрепите кабель.
Комнатный термостат типа 1 (высокое напряжение): «ПИТАНИЕ ВХОД» подает
рабочее напряжение на RT, не подает напряжение непосредственно на разъем RT.
Порт «15 L1» подает напряжение 220 В на разъем RT. Порт «15 L1» подключается
от порта основного источника питания L 1-фазного источника питания.
Комнатный термостат типа 2 (высокое напряжение): «ПИТАНИЕ ВХОД» подает
рабочее напряжение на RT.
Электропитание
Насос ГВС
CN5
Тип сигнала порта управления
Напряжение
Макс. рабочий ток (A)
Разм. проводки (мм
2
)
Тип 2
220–240 В перем. тока
0,2
0,75
5) Для насоса С и насоса ГВС:
Электропитание
Насос С (насос зоны 2)
Руководство по установке и эксплуатации - Тепловой насос типа воздух-вода Prima © Все права защищены - Galmet Sp. z o.o. Sp. K.218
