2. Когда сигнал EVU выключен, а сигнал SG поступает, устройство работает
нормально.
3. Когда сигнал EVU выключен, сигнал также SG выключен, режим ГВС
выключен, а TBH недействителен, функция дезинфекции недействительна.
Максимальное время работы для охлаждения/нагрева — «ВРЕМЯ РАБОТЫ
SG», затем устройство будет выключено.
1. Когда сигнал EVU поступает, устройство работает следующим образом:
Если включен режим ГВС, настройка температуры изменится на 70 ºC
автоматически, и TBH будет работать следующим образом: T5 < 69, TBH
включен, T5 ≥ 70, TBH выключен. Устройство работает в хол./гор. режиме по
нормальным логическим схемам.
SMART GRID
3029
32
25 26 27 28
31
7
1211
1 09
18
8
7
5
2322 24
12
13
3
4
6
2014 15 17 1916 21
6 89
10
5
432 1
CN4
CN22
CN5
S3
DIS1
CN24
CN1
CN2
CN6
CN8
CN13
CN15
CN16
CN18
CN28
S2
CN42
CN21
S1
S4
CN11 CN7
CN17
CN19
CN30
CN35
CN14
CN31
CN36
CN25
CN29
CN40
CN41
CLCOMHTEVU SG
CN32

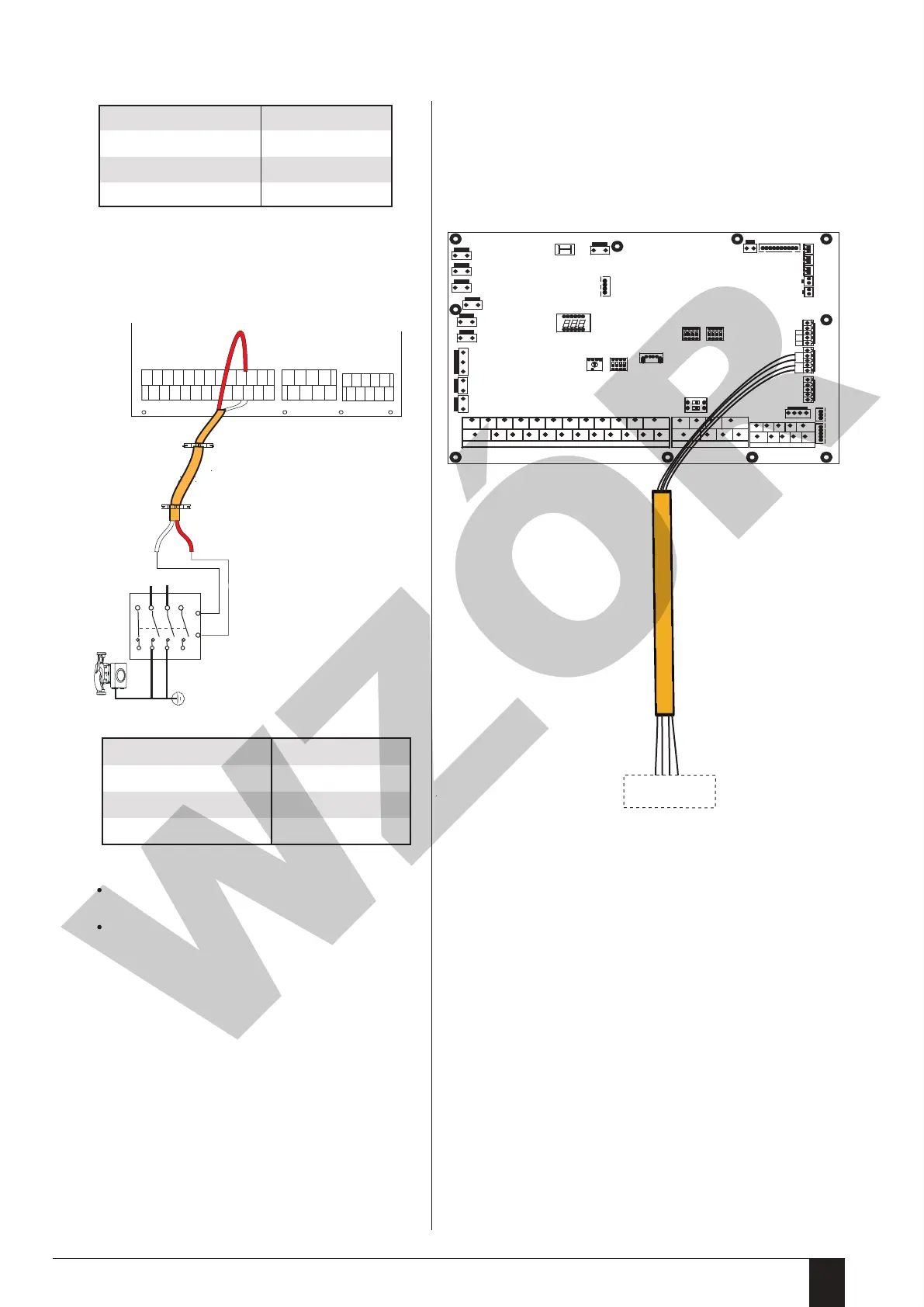

11) Для интеллектуальной сети (SMART GRID):
Устройство имеет функцию «Интеллектуальная сеть», на PCB
имеется два порта, чтобы следующим образом подключить
сигналы SG и EVU:
a) Процедура
Подключите кабель к соответствующим клеммам, как
показано на рисунке.
Закрепите кабель с помощью стяжек на креплениях для
стяжек, чтобы обеспечить отсутствие механических
напряжений.
Тип сигнала порта управления
Напряжение
Макс. рабочий ток (A)
Разм. проводки (мм
2
)
Тип 2
220–240 В перем. тока
0,2
0,75
Электропитание
10) Для наруж. цирк. насоса P_o:
Тип сигнала порта управления
Напряжение
Макс. рабочий ток (A)
Разм. проводки (мм
2
)
Тип 1
220–240 В перем. тока
0,2
0,75
