9.7.4 Wymogi w zakresie zabezpieczeń

Dokręcaj wkręty styku odpowiednim wkrętakiem. Małe wkrętaki mogą uszkodzić łeb wkrętu i uniemożliwić jego odpowiednie

dokręcenie.

Zbyt mocne dokręcenie wkrętów styku może być przyczyną ich uszkodzenia.

Podłącz przerywacz awaryjny uziemienia i bezpiecznik do przewodu zasilającego.

W przypadku oprzewodowania upewnij się, że użyte zostaną zalecane przewody, wykonaj prawidłowe połączenia i zamocuj

przewody, zabezpieczając je przed siłami zewnętrznymi.

1. Dobierz średnice przewodów (minimalna wartość) poszczególnych jednostek oddzielnie na podstawie tabeli 9-1 i tabeli 9-2,

gdzie natężenie znamionowe w tabeli 9-1 to MCA w tabeli 9-2. Jeśli MCA przekracza 63 A, średnice przewodów należy dobrać

zgodnie z obowiązującym prawem.

2. Maksymalna dopuszczalna zmiana napięcia pomiędzy fazami wynosi 2%.

3. Dobierz zabezpieczenie z separacją styków we wszystkich biegunach nie mniejszą niż 3 mm oraz z pełnym rozłączaniem. MFA

służy do wyboru zabezpieczeń elektrycznych i wyłączników ochronnych:

Odetnij wszelkie źródła zasilania, odłącz również zasilacz jednostki i grzałkę dodatkową oraz zasilacz ciepłej wody

użytkowej (jeśli dotyczy) przed usunięciem panelu serwisowego skrzynki przełączników.

OSTRZEŻENIE

Wytyczne dotyczące oprzewodowania w terenie

Większość oprzewodowania jednostki przygotuj przy użyciu kostek zaciskowych wewnątrz skrzynki przełączników. Aby

dostać się do kostek zaciskowych, usuń panel serwisowy skrzynki przełączników (drzwi 2).

9.7.3 Środki ostrożności w zakresie oprzewodowania zasilacza

Zamocuj wszystkie przewody opaskami zaciskowymi.

W przypadku grzałki dodatkowej zastosuj dedykowany obwód mocy.

Instalacje wyposażone w zbiornik ciepłej wody użytkowej (do nabycia oddzielnie) wymagają dedykowanego obwodu mocy

grzałki wspomagającej. Szczegóły znajdziesz w instrukcji montażu i obsługi zbiornika ciepłej wody użytkowej. Zabezpiecz

oprzewodowanie w kolejności przedstawionej poniżej.

Poprowadź oprzewodowanie tak, aby osłona przednia nie podnosiła się podczas wykonywania prac nad oprzewodowaniem

i bezpiecznie zamocuj osłonę przednią.

Wszelkie prace elektryczne wykonuj zgodnie ze schematem oprzewodowania elektrycznego (schematy oprzewodowania

elektrycznego znajdziesz na drzwiach tylnych 2).

Zainstaluj przewody i zamontuj prawidłowo osłonę (musi ona być idealnie dopasowana).

Aby podłączyć płytę zaciskową zasilacza, użyj okrągłego styku zaciskowego. Jeśli nie można go użyć z przyczyn, których nie

można wyeliminować, zachowaj zgodność z poniższymi instrukcjami.

Nie podłączaj przewodów różnych mierników do tego samego złącza zasilania (luźne połączenia mogą być przyczyną zbyt

wysokiej temperatury).

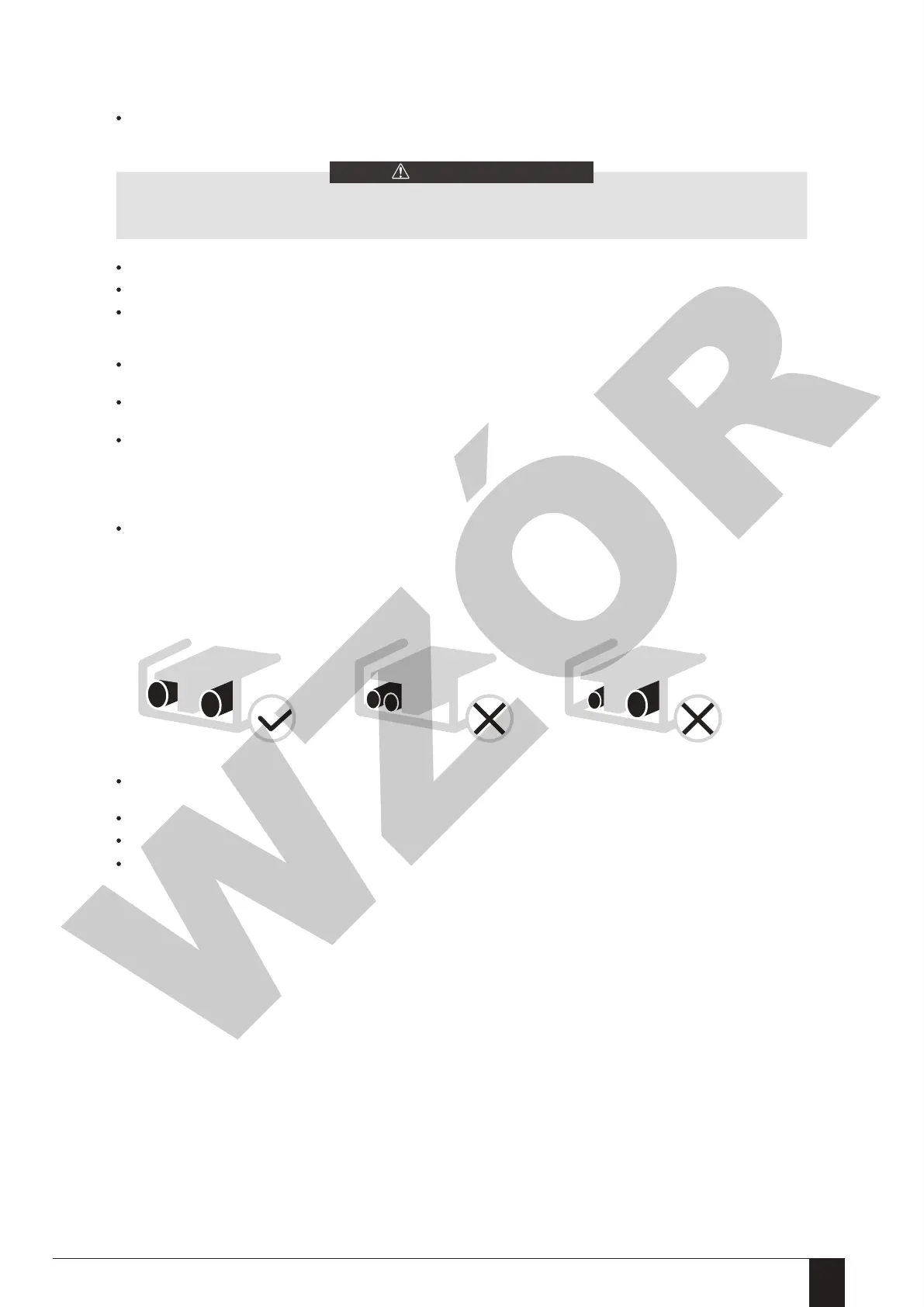

Podczas łączenia przewodów tego samego miernika, postępu zgodnie z poniższym rysunkiem.
