Galmet Prima - Page 48

Wewnętrzna
Zasilacz
Użyj ekranowanego przewodu oraz zadbaj o uziemienie ekranowania.
Przełącznik
wł./wył.
Bezpiecznik
Skrzynka rozdzielcza Skrzynka rozdzielcza Skrzynka rozdzielcza Skrzynka rozdzielcza
Bezpiecznik Bezpiecznik Bezpiecznik
L N
L N L N
L N
Jednostka
główna
Jednostka
podrzędna 1
H1 H2
Jednostka
podrzędna 2
H1 H2
Jednostka
podrzędna x
H1 H2
Opornik wbudowany
Tylko ostatnia J.W.
wymaga dodania
wbudowanego
opornika przy H1 i H2.
......
SW9
WŁ
WYŁ
SW9
Zasilacz
Użyj ekranowanego przewodu oraz zadbaj o uziemienie ekranowania.
Przełącznik
wł./wył.
Bezpiecznik
Skrzynka rozdzielcza Skrzynka rozdzielcza Skrzynka rozdzielcza Skrzynka rozdzielcza

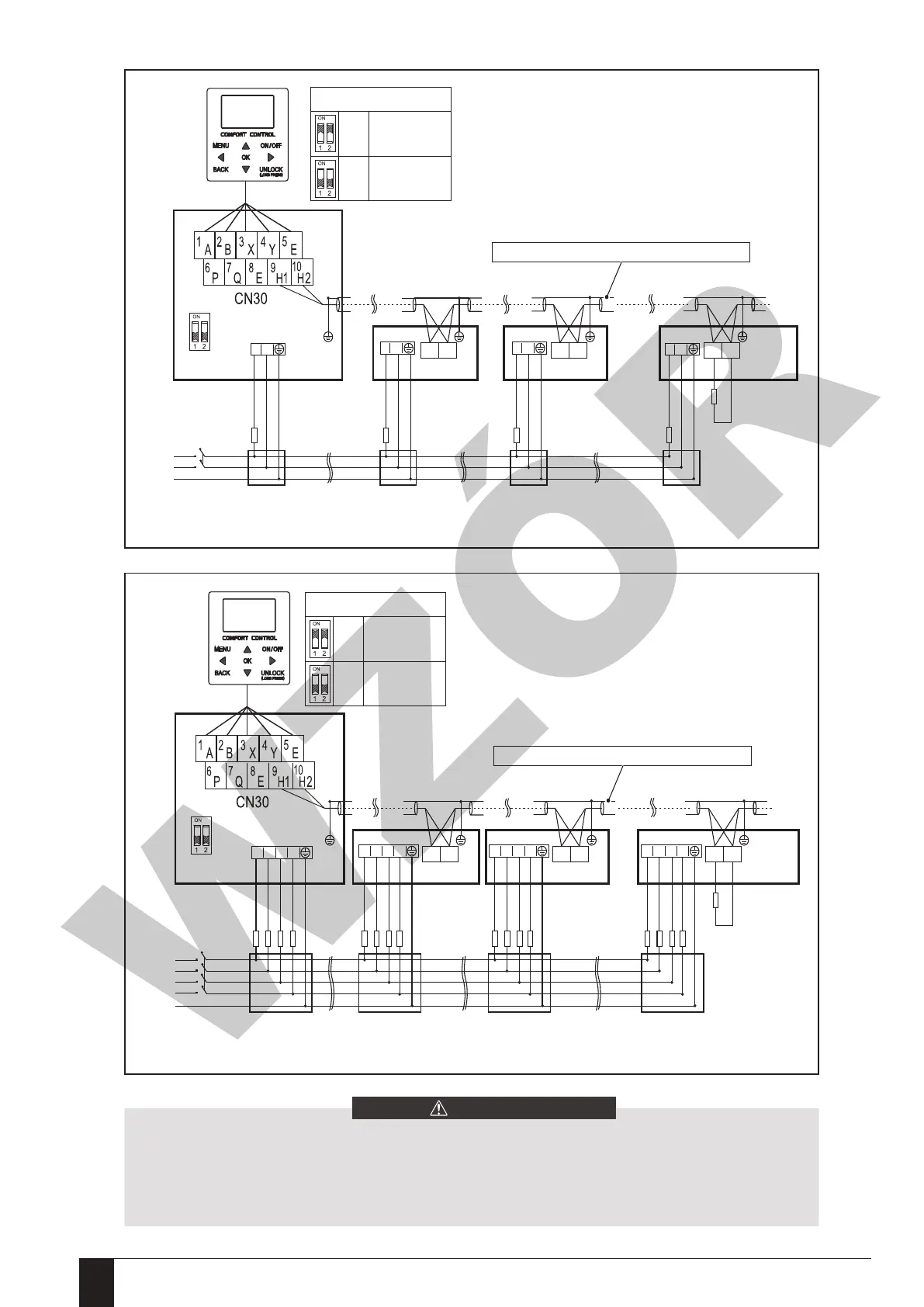

Schemat połączenia elektronicznego układu sterowania system kaskadowy (3N~)
Jednostka
główna
Jednostka
podrzędna 1
H1 H2
Jednostka
podrzędna 2
H1 H2
Jednostka
podrzędna x
H1 H2
Opornik wbudowany
Tylko ostatnia J.W.
wymaga dodania
wbudowanego
opornika przy H1 i H2.
......
SW9
L1
L2 L3 N
Bezpiecznik
L1
L2 L3 N
Bezpiecznik
L1
L2 L3 N
Bezpiecznik
L1
L2 L3 N
Schemat połączenia elektronicznego układu sterowania system kaskadowy (1N~)
Jednostka główna
Jednostka podrzędna
-
UWAGA
1. Funkcja kaskadowa układu obsługuje maksymalnie 6 urządzeń.
2. Aby adresowanie automatyczne zakończyło się sukcesem, wszystkie urządzenia muszą mieć połączenie z tym samym
zasilaczem i muszą być zasilane jednocześnie.
3. Tylko jednostka główna może mieć połączenie z kontrolerem. Musisz również „włączyć” SW9 jednostki głównej.
Jednostka podrzędna nie może mieć połączenia z kontrolerem.
4. Użyj ekranowanego przewodu oraz zadbaj o uziemienie ekranowania.
WŁ
WYŁ
SW9
Jednostka główna
Jednostka podrzędna
Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima © Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K.48
