1. Luźne złącze czujnika T3. Podłącz ponownie.
2. Złącze czujnika T3 jest mokre lub zawiera wodę. Usuń wodę
i wysusz złącze. Zabezpiecz element klejem wodoodpornym.
3. Awaria czujnika T3. Zamontuj nowy czujnik.
Błąd czujnika temperatury
czynnika chłodniczego
wychodzącego ze
skraplacza (T3)
1. Sprawdź, czy przewody zasilające podłączono w stabilny
sposób, aby nie utracić fazy.
2. Upewnij się, że przewody neutralny i fazy nie zostały
podłączone odwrotnie.
Utrata fazy lub przewód
neutralny i przewód fazy
zostały podłączone odwrotnie
(dotyczy wyłącznie jednostek
trójfazowych)
1. Luźne złącze czujnika T4. Podłącz ponownie.
2. Złącze czujnika T4 jest mokre lub zawiera wodę. Usuń wodę
i wysusz złącze. Zabezpiecz element klejem wodoodpornym.
3. Awaria czujnika T4. Zamontuj nowy czujnik.
Błąd czujnika temperatury
otoczenia (T4)
1. Luźne złącze czujnika Tph Podłącz ponownie.
2. Złącze czujnika Th jest mokre lub zawiera wodę. Usuń wodę
i wysusz złącze. Zabezpiecz element klejem wodoodpornym.
3. Awaria czujnika Th. Zamontuj nowy czujnik.
Błąd czujnika temperatury
ssania (Th)
1. Przewód nie łączy PCB B głównego układu sterowania z
płytą głównego układu sterowania jednostki wewnętrznej.
Podłącz ponownie przewód.
2. W okolicy jest silne pole magnetyczne lub powstają
zakłócenia spowodowane urządzeniami o wysokiej mocy,
takimi jak windy, duże transformatory itp. Aby ochronić
jednostkę, zastosuj barierę lub przenieś ją do innej lokalizacji.
Problem z komunikacją
pomiędzy jednostkami
wewnętrznymi i zewnętrznymi
1. Luźne złącze czujnika Tp. Podłącz ponownie.
2. Złącze czujnika Tp jest mokre lub zawiera wodę. Usuń wodę
i wysusz złącze. Zabezpiecz element klejem wodoodpornym.
3. Awaria czujnika Tp. Zamontuj nowy czujnik.
Błąd czujnika temperatury
wylotowej (Tp)
1. Do PCB i płyty napędzanej podłączono zasilanie.
Sprawdź, czy kontrolka PCB modułu falownika jest wł. czy wył.
Jeśli kontrolka jest wył., podłącz ponownie przewód zasilający.
2. Jeśli kontrolka jest włączona, sprawdź połączenie pomiędzy
PCB modułu falownika i PCB płyty głównej układu sterowania.
Jeśli przewód jest luźny lub uszkodzony, podłącz go ponownie
lub wymień.
3. Zamontuj kolejno nową główną PCB i płytę napędzaną.
Błąd komunikacji pomiędzy
modułem falownika PBC A a
PCB B płyty głównego układu
sterowania
Suma liczby wystąpień L0 i L1 w ciągu godziny wynosi trzy.
Metody postępowania z usterkami opisano w L0 i L1.
Trzykrotny kod zabezpieczenia
P6 （L0 / L1）

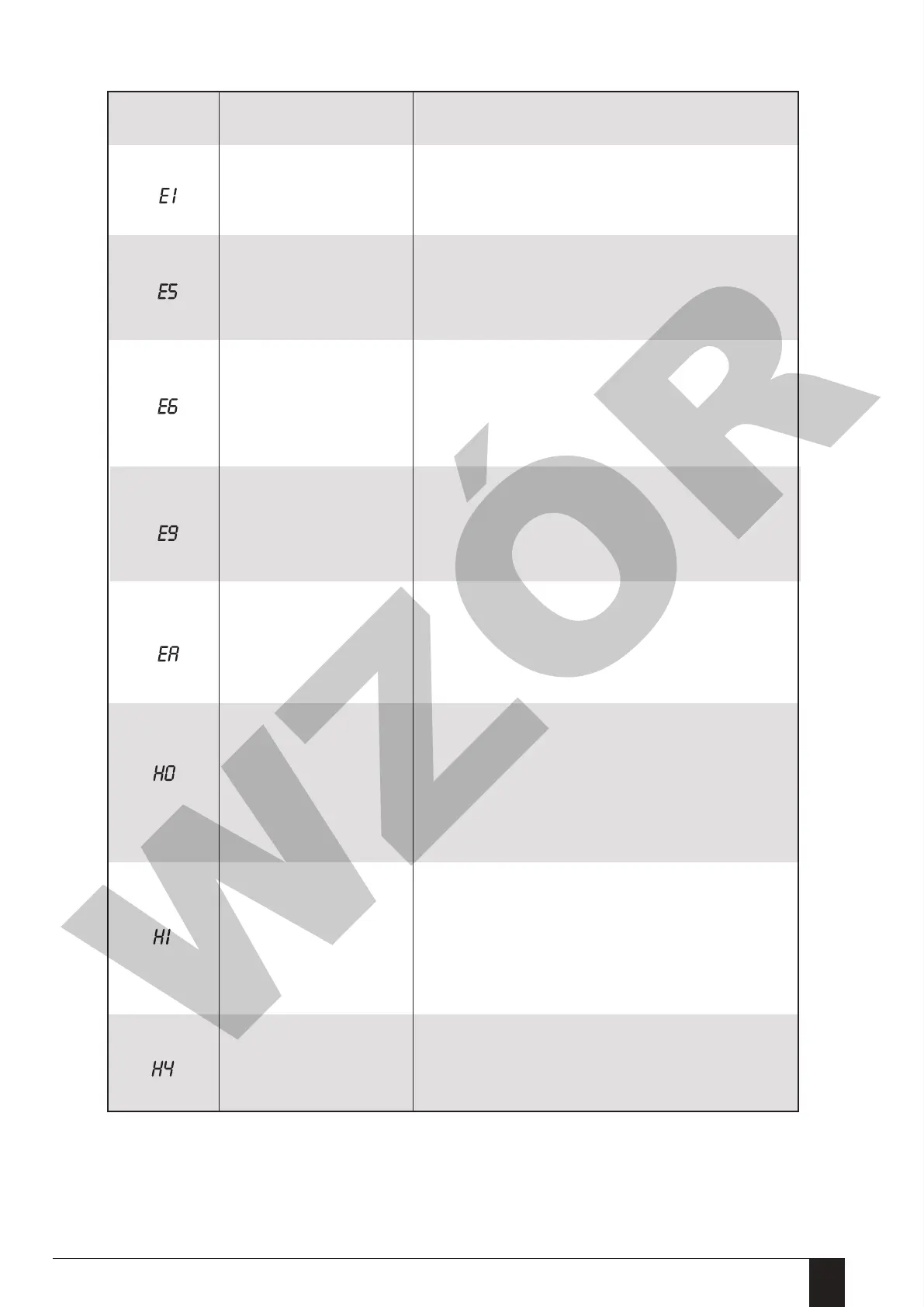

AWARIA LUB
OCHRONA
PRZYCZYNA AWARII I
DZIAŁANIE NAPRAWCZE
KOD BŁĘDU
© Wszelkie prawa zastrzeżone - Galmet Sp. z o.o. Sp. K. Instrukcja obsługi i montażu - Pompa ciepła powietrze-woda Prima 77
