IDENTIFIKACIJASIMBOLA
-- 215 --
Prije rada sa strojem pročitajte s
razumijevanjem korisnički
priručnik i natpise s
upozorenjima.
Pumpica za ubrizgavanje
1. Lanac
2. Vodilica
3. Rešetka apsorpcijskog
prigušivača
4. Kočnica lanca/Zaštita
za ruku
5. Prednja ručka
6. Ručka za uključivanje
7. ON/OFF
8. Otponac gasa isključenje
9. Stražnja ručka/Držač noge
10. Čep rezervoara za ulje
11. Čep rezervoara za gorivo
12. Poklopac anlasera
13. Klinasti odbojnik
14. Prsten za zatezanje lanca
15. Zaštita prigušivača
16. Svjećica
17. Poklopac filtera za zrak
18. Poluga čoka za
automatski čok
19. Pumpica za pumpanje
goriva Prije pokretanja
motora
20. Otponac gasa
21.
Upravljački gumb
poklopca lanca
22. Držač lanca
23. Poklopac vodilice
SIGURNOSNA OBILJEŽLJA
Prethodni brojevi u opisu odgovaraju brojevima na prethodnoj stranici, oni će vam pomoći da
odredite gdje se nalazesigurnosni uređaji.
1 PILA SA MALIM POVRATNIM
UDARCEM pomažeznačajno smanjiti
povratni udarac ili jačinu povratnogu-
darca, zahvaljujući specijalno
dizajniranim mjeračimadubine i
sigurnosnim spojkama.
3 REŠETKA APSORPCIJSKOG
PRIGUŠIVAČA sadržiugljik i druge
zapaljive tvari veće od 0.023 nča ili 0.6
mm.koje izlaze iz ispušne cijevi motora
U skladu sa zakonimai odredbama,
rešetkom se koristite na
vlastituodgovornost. Pročitajte mjere
sigurnosti zbog dodatnihinformacija.
4 KOČNICA LANCA / ZAŠTITA ZA
RUKU štiti lijevu rukuu slučaju da ruka
sklizne prema naprijed za vrijeme
radapile.
4 KOČNICA LANCAJE sigurnosna
naprava koja služi zasmanjenje
mogućih ozljeda; u slučaju povratnog
udarcakočnica u milisekundi zaustavlja
rad pile. Aktivira se uzpomoć poluge
kočnice.
7 PREKIDAČ ZA GAŠENJE brzo
zaustavlja rad motora.Prekidač mora
biti u ON poziciji da bi se motor
pileponovno upalio.
8 OTPONAC GASA ISKLJUČENJE
sprečava nenamjernoubrzavanje rada
motora. Otponac gasa (20) ne može
sestisnuti ukoliko je pritisnuta
sigurnosna brava.
22 DRŽAČ LANCA smanjuje oposnost od
ozljeđivanjau slučaju pucanja ili
iskakanja lanca tjekom rada.
Držačlanca je napravljen tako da
sprječi udarce.

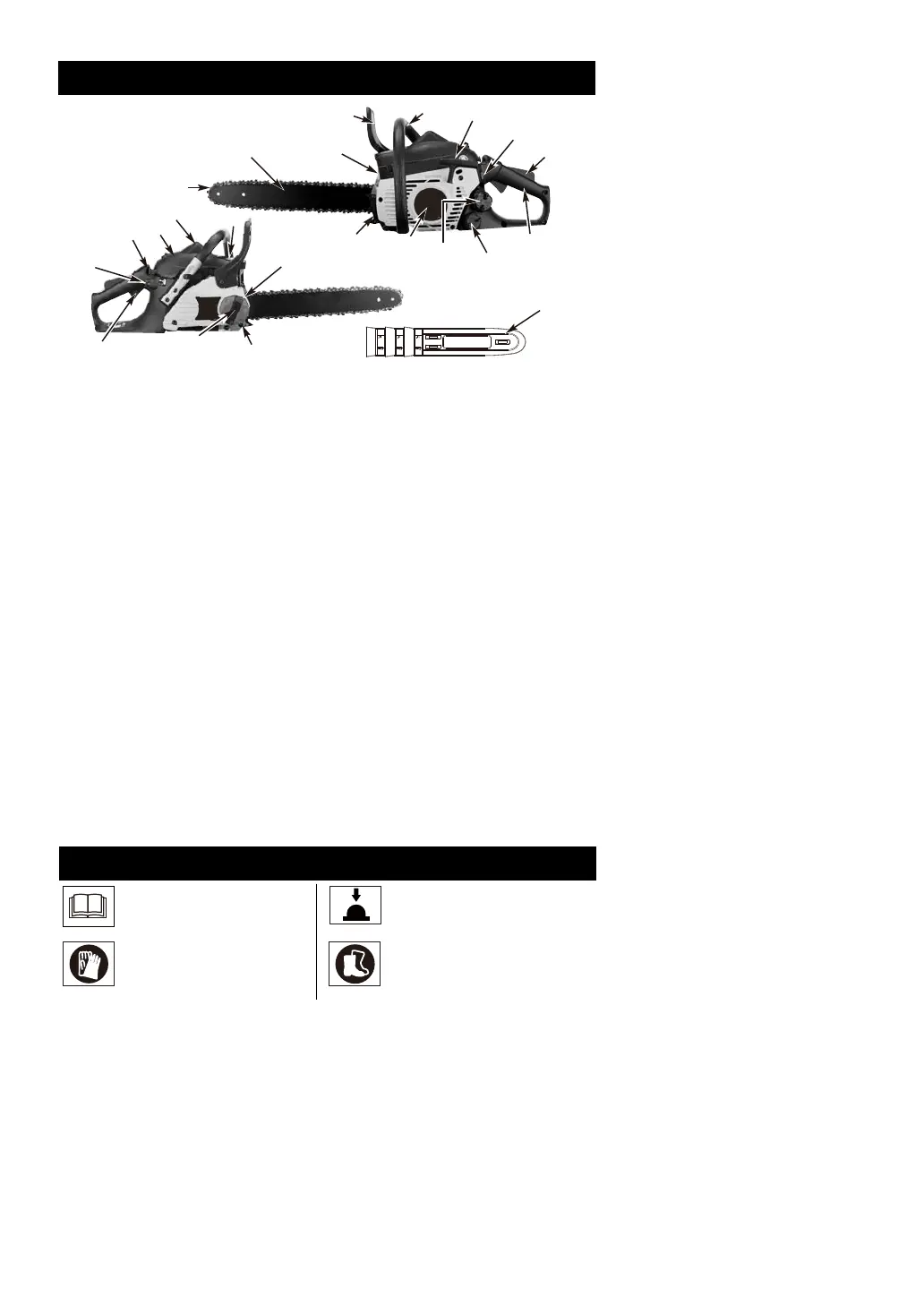

IDENTIFIKACIJA(ŠTOJEŠTO?)
13
1
7
5
6
11
2
17
20
22
21
14
23
16
18
3
4
10
12
15
19
9
8
Nosite rukavice kako biste
zaštitili svoje ruke
Nosite zaštitnu obuću radi zaštite
svojih stopala
