Gardol GMSH 40+ - Nastavitev Napetosti Verige

-- 250 --
Ustrezna napetost verige je ključnega
pomena in jo je treba preveriti tako pred
zagonom kot med samim žaganjem.
Z ustrezno nastavljeno verigo boste dosegli
boljše rezultate žaganja in podaljšali
življenjsko dobo verige.
NASTAVITEV NAPETOSTI VERIGE
OPOZORILO: Pri dotikanju ali
prilagajanju verige žage vedno nosite
zaščitne rokavice.
NASTAVITEV VERIGE:
POZOR: Če je veriga PREOHLAPNA
ali PRETESNA se bodo zobato kolo, meč,
veriga in ročična gred hitreje obrabili. Za več
informacij o ustrezni napetosti hladne žage
(A), ustrezni napetosti tople žage (B) ter kot
vodilo za nastavitev verige si oglejte Sliko 5.
POZOR: Nova veriga se raztegne,
zato jo je treba po 5 žaganjih nastaviti. To je
normalno pri novi verigi, interval med
prihodnjimi nastavitvami pa bo vedno daljši.

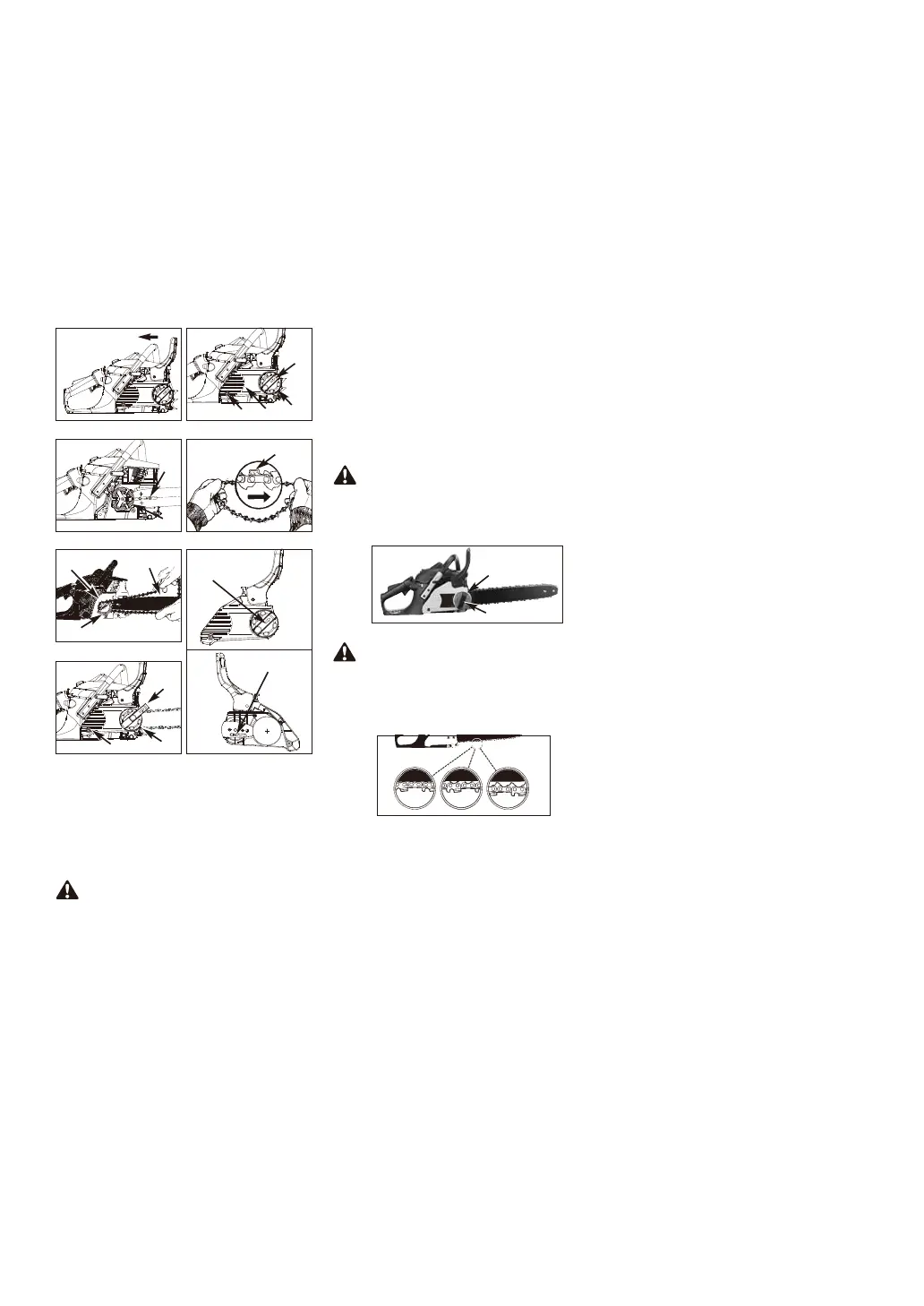

Slika 4
Slika 5
A
C
B
Veriga ima zavoro verige, ki zmanjša
verjetnost poškodbe zaradi udarca nazaj.
Zavora se aktivira, če pritisnete na vzvod
zavore, na primer če v primeru udarca nazaj
roka upravljavca udari ob vzvod. Ko je
zavora aktivirana, se veriga v trenutku
ustavi.
MEHANIČNI TEST ZAVORE VERIGE
10. Gumb (J) vrtite v NASPROTNI SMERI
URINEGA KAZALCA, dokler DRŽAJ (K)
ni na koncu svoje poti. (Slika 3F)
11. Namestite pokrov sklopke in se
prepričajte, da je držaj vstavljen v
spodnjo luknjo meča. Poskrbite, da
veriga ne bo zletela z meča.
12. Dobro privijte vijak (N) in sledite
navodilom v koraku 13 za nastavitev
napetosti verige.
13. Obroček za nastavitev napetosti (M)
privijte v smeri urinega kazalca, kontro-
lni gumb povlecite v smeri puščice (L),
da ga privijete v smeri urinega kazalca,
nato pa ga potisnite nazaj. (Slika 3G)
OPOMBA: Gumb na meču je privit samo z
roko, saj je treba verigo še nastaviti. Sledite
navodilom v poglavju Nastavitev napetosti
verige.
Slika 3A Slika 3B
Slika 3C
F
Slika 3D
D
E
Slika 3E
J
I
G
H
Slika 3G Slika 3F
K
L
M
N
1. Konico meča držite navzgor, prilagoditv-
eni obroček (A) pa zavrtite v SMERI
URINEGA KAZALCA, da povečate
napetost verige. Če obroček verige (A)
zavrtite v NASPROTNI SMERI URIN-
EGA KAZALCA, zmanjšate napetost
verige. Poskrbite, da se veriga tesno
prilega po celotnem meču. (Slika 4)
2. Po nastavitvi in dokler je konica
meča še obrnjena navzgor trdno privijte
matice (B) na meču. Veriga je ustrezno
napeta, ko se tesno prilega jo lahko z
roko v rokavici povlečete okoli meča.
(Slika 4)
OPOMBA: Če je verigo na meču težko
zavrteti ali ta veže, je napetost previsoka. V
tem primeru jo je treba malenkost
prilagoditi:
A. Sprostite matice na meču, tako da bodo
privite s prsti. Zmanjšajte napetost, tako
da prilagoditveni obroček počasi zavrtite
v NASPROTNI SMERI URINEGA
KAZALCA. Verigo na meču premaknite
nazaj in naprej. Nadaljujte s prilagajan-
jem, vse dokler se veriga ne bo prosto
vrtela, a se bo tesno prilegala. Napetost
povečajte, tako da prilagoditveni obroček
na meču zavrtite v SMERI URINEGA
KAZALCA.
B. Ko je veriga ustrezno napeta, konico
meča držite obrnjeno navzgor in trdno
privijte matico na meču.
