Správne napnutie pílovej reťaze je veľmi
dôležité a pred začatím alebo počas pílenia
sa musí skontrolovať.
NASTAVENIE NAPNUTIA PÍLOVEJ
REŤAZE
VÝSTRAHA: Pri manipulovaní s
pílovou reťazou alebo jej nastavovaní noste
vždy rukavice do ťažkej prevádzky.
1. Čelo reťazovej lišty zadržte smerom
nahor a napnutie reťaze zvýšte otočením
napínacieho krúžku reťaze (A)
DOPRAVA. Otáčaním napínacieho
krúžku (A) DOĽAVA sa zníži napnutie
reťaze. Pílová reťaz musí pohodlne
dosadať na rezaciu lištu po celom
obvode . (Obr. č. 4)
2. Po skončení nastavovania utiahnite
upevňovací gombík rezacej lišty (B),
pričom čelo rezacej lišty musí byť stále v
najvyššej polohe. Pílová reťaz je
správne napnutá vtedy, keď úplne
dolieha okolo lišty a rukou s rukavicami
je možné ňou otáčať. (Obr. č. 4)
POZNÁMKA: Ak reťaz nie je možné ľahko
zasekáva, je pretáčať na rezacej lište alebo
ak a k sa príliš silno napnutá. Jej pnutie je
nevyhnutné mierne upraviť na sledovným
spôsobom:
A. Uvoľnite upevňovacie matice lišty tak,
aby boli voľne dotiahnuté. Napnutie
reťaze uvoľnite pomalým otáčaním
napínacieho krúžku reťaze DOĽAVA
Reťazou pohybujte na lište sem a tam. V
napínaní pokračujte, kým sa reťaz
nebude voľne pretáčať ale tak, aby úplne
doliehala. Napnutie zvýšte otáčaním
napínacieho krúžku reťaze DOPRAVA.
B. Keď je pílová reťaz správne napnutá,
čelo lišty držte v najvyššej polohe a
utiahnite otočný gombík, ktorý upevňuje
lištu.
7. Pílovú reťaz rozviňte s pílovými zubami
(F) nastavenými v SMERE OTÁČANIA
(obr. č. 3D).
8. Reťaz navlečte na reťazové koleso (G)
za spojkou (H). Uistite sa, že články
reťaze dosadajú medzi zuby kolesa.
(Obr. č. 3E)
9. Vodiace články založte do drážky (I) a
okolo konca lišty. (Obr. č. 3E)
POZNÁMKA: Pílová reťaz môže mierne
klesnúť na spodnú časť lišty. Je to
bežné.
10. Otočné tlačidlo (J) otáčajte DOĽAVA, až
kým JAZÝČEK (E) nedosiahne koniec
posunu. (Obr. č. 3F)
11. Založte kryt spojky tak, aby jazýček bol v
spodnom otvore rezacej lišty. Reťaz sa
nesmie z lišty zošmyknúť.
12. Utiahnite skrutku (N) a napnutie pílovej
reťaze nastavte podľa kroku č. 13.
13. Napínací krúžok (M) pevne otáčajte
doprava; ovládacie tlačidlo potiahnite v
smere šípky (L) a pevne otočte doprava,
potom ho zatlačte späť. (Obr. č. 3G)
POZNÁMKA: V tomto kroku sa zadržiavací
otočný prvo
k uťahuje len rukou, pretože
pílová reťaz sa musí nastaviť. Postupujte
podľa pokynov v časti Nastavenie napnutia
pílovej reťaze.
NASTAVENIE PÍLOVEJ REŤAZE:
UPOZORNENIE: Ak je pílová
reťaz PRÍLIŠ VOĽNÁ alebo NAPNUTÁ,
rýchlejšie sa opotrebuje reťazové koleso,
lišta, reťaz a ložiská na kľukovom hriadeli.
Informačne si pozrite obrázok č. 5, na
ktorom je znázornené správne napnutie
studenej reťaze (A), správne napnutie teplej
reťaze (B) a ukážka, kedy sa reťaz musí
nastaviť (C).
UPOZORNENIE: Nová reťaz sa
naťahuje, preto sa musí napnúť približne po
piatich cykloch pílenia. Toto je u novej reťazi
normálne a interval po ďalšie napnutie sa
rýchlo predĺži.

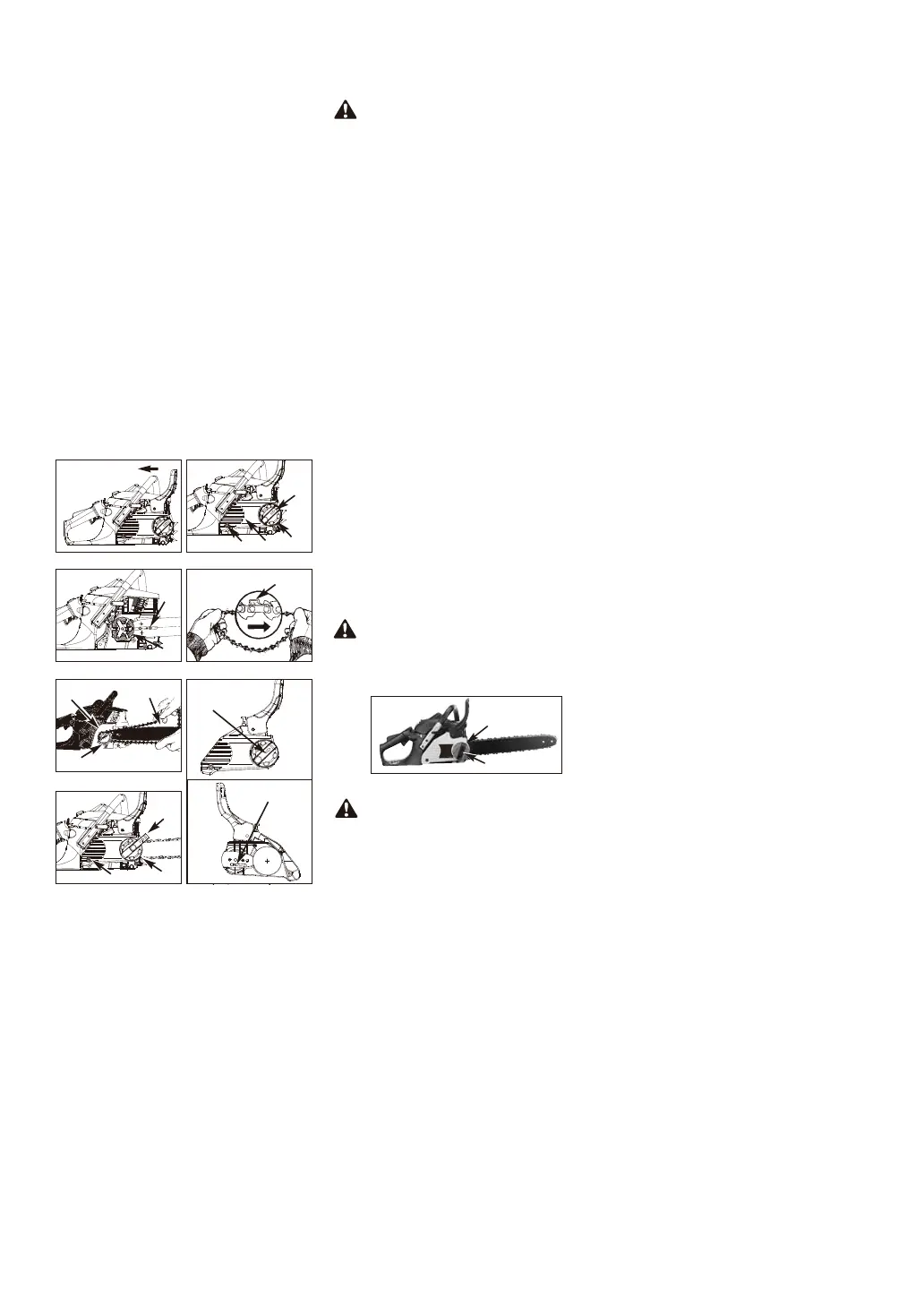

Obr. č. 4
F
D
E
J
I
G
H
K
L
M
N
Obr. č. 3A Obr. č. 3B
Obr. č. 3C Obr. č.3D
Obr. č. 3G
Obr. č. 3E
Obr. č.3F
A
B
Ak potrebným nastaveniam venujete
dostatok času, vylepšíte výkon pri pílení a
predĺžite životnosť pílovej reťaze.
C
B
A
N
