Pravilno napet lanac je jako važan i mora
biti provjerenprije paljenja, kao i za vrijeme
svakog rezanja.
Vrijeme utrošeno na pravilno podešavanje
lanca,poboljšat će učinkovitost piljenja i
sačuvati lanac.
PODEŠAVANJE NAPETOSTI LANCA
Sl. 4
Sl. 5
UPOZORENJE: Novi lanac se
rasteže,zato zahtjeva kontrolu poslije
svakihnekoliko rezanja (maksimalno pet). To
jeuobičajeno kod novog lanca, kasnije
selanac ne mora tako često kontrolirati.
UPOZORENJE: Ako je lanac
pilePRELABAV ili PREZATEGNUT,
zubci,vodilica, lanac i OSOVINA LEŽAJA će
semnogo brže istrošiti. Proučite sliku 5.
Zainformacije koje se odnose na
ispravnuhladnu i toplu napetost, kao uputu
kadalanac treba podesiti (C).
UPOZORENJE: Uvijek koristite
radnerukavice kada rukujete lancem!
1. Za povećavanje napetosti lanca držite
vrh vodilice prema gore i okrećite prsten
za podešavanje lanca (A) U SMJERU
KAZALJKE NA SATU. Okretanjem prst-
ena lanca (A) U SMJERU SUPROTNOM
OD SMJERA KAZALJKE NA SATU
smanjit će napetost lanca. Provjerite da li
lanac tijesno naliježe duž cijele vodilice.
(Sl. 4)
2. Kad završite s podešavanjem i dok je još
uvijek vrh vodilice u okrenut prema gore,
čvrsto zategnite element za pričvršćenje
vodilice (B). Napetost lanca je ispravna
ako on tijesno naliježe duž vodilice i ako
ga je moguće povlačiti rukom oko
vodilice (zaštićenom rukavicom). (Sl. 4)
NAPOMENA: Ako se lanac teško okreće na
vodilici ili ako se savija, napetost je previso-
ka. To zahtjeva sljedeće manje prilagodbe:
A. Otpustite element za pričvršćenje vodili
ce tako da se može stegnuti prstima.
Smanjite napetost polaganim okretan-
jem prstena lanca za podešavanje
vodilice U SMJERU SUPROTNOM OD
SMJERA KAZALJKE NA SATU. Pomi-
čite lanac naprijed-nazad na vodilici.
Nastavite s podešavanjem sve dok se
lanac ne bude kretao bez zapinjanja uz
istodobno tijesno nalijeganje duž
vodilice. Povećajte napetost okretanjem
vijka za podešavanje vodilice U
SMJERU KAZALJKE NA SATU.
B. Ako je napetost lanca pile ispravna,
držite vrh vodilice okrenut prema gore i
čvrsto zategnite element za pričvršćenje
vodilice.
8. Provucite lanac oko lančanika (G) iza
spojke (H). Pripazite da karike prisjedaju
između zubaca lančanika (Sl. 3E).
9. Uvucite pogonske karike u žlijeb (I) i oko
završetka vodilice. (Sl. 3E)
NAPOMENA: Lanac pile može se blago
olabaviti na donjem dijelu vodilice. To je
normalna pojava.
10.Okrećite gumb (J) U SMJERU
SUPROTNOM OD KAZALJKE SATA
sve dok IZDANAK (K) ne dođe do kraja
hoda. (Sl. 3F)
11.Ugradite poklopac spojke tako da se
izdanak nalazi u donjem dijelu vodilice.
Pripazite da lanac ne sklizne s vodilice.
12.Vijak za fiksiranje (N) mora biti čvrsto
stegnut, slijedite korak 13 za
podešavanje napetosti lanca.
13.Okrećite i stežite prsten za zatezanje u
smjeru kazaljke sata (M), povucite
upravljački gumb u smjeru strelice (L) da
ga čvrsto stegnete u smjeru kazaljke
sata i zatim gurnite upravljački gumb
natrag. (Sl. 3G)
NAPOMENA: Element za pričvršćenje
vodilice u ovoj se fazi priteže rukom zato što
je potrebno naknadno podešavanje lanca.
Slijedite upute iz odjeljka Podešavanje
napetosti lanca pile.

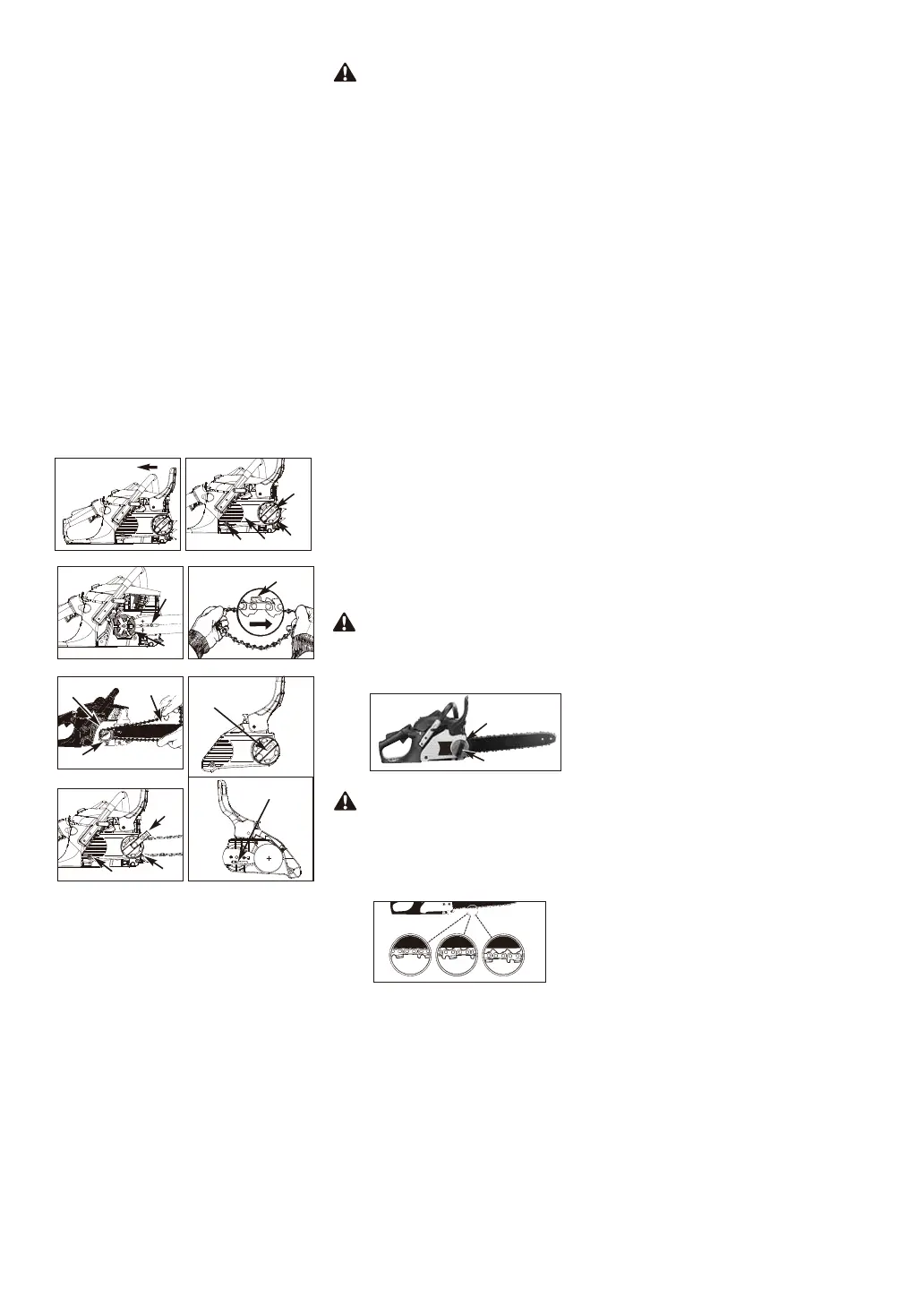

PODEŠAVANJE LANCA PILE:
A
C
B
Sl. 3A Sl. 3B
Sl. 3C
F
Sl. 3D
D
E
Sl. 3E
J
I
G
H
Sl. 3G Sl. 3F
K
L
M
N
A
B
C
B
A
N
