A fűrészlánc megfelelő feszessége
kiemelten fontos a helyes működéshez,
ezért a szerszám indítása előtt és
üzemeltetése közben is ellenőrizni kell.
A fűrészlánc szükséges módosításainak
elvégzése bőségesen megtérül a jobb
vágási teljesítményben és a lánc hosszabb
élettartamában.
FIGYELEM: A fűrészlánc
kezelésekor vagy beállításakor mindig
viseljen ipari védőkesztyűt.
1. A láncfeszesség növeléséhez tartsa
felfelé a vezetőrúd hegyét, majd tekerje a
láncfeszítő gyűrűt (A) az óramutató
járásával MEGEGYEZŐ irányba. A
láncfeszítő gyűrű (A) óramutató
járásával ELLENTÉTES irányba
tekerésével csökkenthető a lánc
feszessége. Győződjön meg róla, hogy a
lánc mindenhol egyenletesen illeszkedik
a vezetőrúdra. (4. ábra)
2. A beállítást követően tartsa a rúd hegyét
felső helyzetben, és rögzítse erősen a
rúdrögzítő gombot (B). A láncfeszesség
akkor ideális, ha mindenhol szorosan
illeszkedik a vezetőrúdhoz, és kesztyűs
kézzel bármely ponton kihúzható. (4.
ábra)
MEGJEGYZÉS: A túlfeszített lánc ismérve,
hogy nehezen forog a vezetőrúdon, vagy
betapad. Ilyenkor az alábbi apró
módosításra van szükség:
A. Lazítsa meg rúd biztosítóanyáit annyira,
hogy ujjal tekerhető legyen. Csökkentse
a láncfeszességet a láncfeszítő gyűrű
óramutató járásával ELLENTÉTÉES
irányba tekerésével. Közben mozgassa
előre-hátra a láncot a rúdon. Addig
tekerje a feszítőgyűrűt lassan, amíg a
A FŰRÉSZLÁNC BEÁLLÍTÁSA:
FŰRÉSZLÁNC FESZESSÉGÉNEK
BEÁLLÍTÁSA
1. Helyezze a hajtóművet egy sima, lapos
felületre.
2. Győződjön meg róla, hogy a CHAIN
BRAKE® (láncfék) kar vissza van húzva
a DISENGAGED (KIOLDOTT)
helyzetbe. (3A. ábra)
3. A lánc meglazításához lazítsa meg
enyhén az állítógombot (C) a tárcsa
óramutató járásával ellentétes irányú
elforgatásával, majd tekerje a láncfeszítő
gyűrűt (B) az óramutató járásával
ellentétes irányba. (3B. ábra)
4. A lánckerék védőburkolatának (A)
eltávolításához
(N) tekerje a gombot (B) az óramutató
járásával
ellentétes
irányba. (3B. ábra)
5. Vegye le a fűrészláncot a vezetőrúdról
és a lánckerékről. Csúsztassa ki a
vezetőrudat a hajtóműből.
6. Helyezze a vezetőrúd hornyolt végét a
rúdcsavarra (D). Csúsztassa a
vezetőrudat a tengelykapcsoló dobon (E)
túl a vezetőrúd ütközéséig. (3C. ábra)
7. Feszítse ki a láncot úgy,
hogy a lánc
vágóélei (F) a FORGÁSI IRÁNYBA
mutassanak (3D. ábra).
8. Csúsztassa a láncot a tengelykapcsoló
(G) mögötti lánckerékre (H). Ellenőrizze,
hogy a láncszemek megfelelően
illeszkednek-e a lánckerék fogaira. (3E.
ábra)
9. Illessze a hajtólánc szemeit a fogárokba
(I), illetve a rúd vége köré. (3E. ábra)
MEGJEGYZÉS: Előfordulhat, hogy a
fűrészlánc enyhén megereszkedik a rúd
alsó részén. Ez normális jelenség.
10. Tekerje el a tárcsát (J) az óramutató
járásával ELLENTÉTES irányba a
MENESZTŐ (K) ütközéséig. (3F. ábra)
11. Szerelje fel a tengelykapcsoló fedelet,
és közben ellenőrizze, hogy a menesztő
a vezetőrúd alsó furatában van-e.
Győződjön meg róla, hogy a lánc nem
csúszik le a rúdról.
12. A láncfeszesség beállításához rögzítse
szorosan a csavart (N), majd kövesse a
13. lépésben leírtakat.
13. Tekerje a feszítőgyűrűt az óramutató
járásával megegyező irányba (M), majd
húzza meg az állítógombot a nyíllal
jelzett irányba (L) az óramutató
járásával megegyező irányú
meghúzáshoz, végül tolja vissza az
állítógombot. (3G. ábra)
MEGJEGYZÉS: A vezetőrúd
biztosítótárcsáját ekkor még csak kézi
erővel kell meghúzni, mivel a fűrészláncot a
későbbiek során állítani kell. Kövesse a
„Fűrészlánc feszességének beállítása” c.
fejezetben leírtakat.

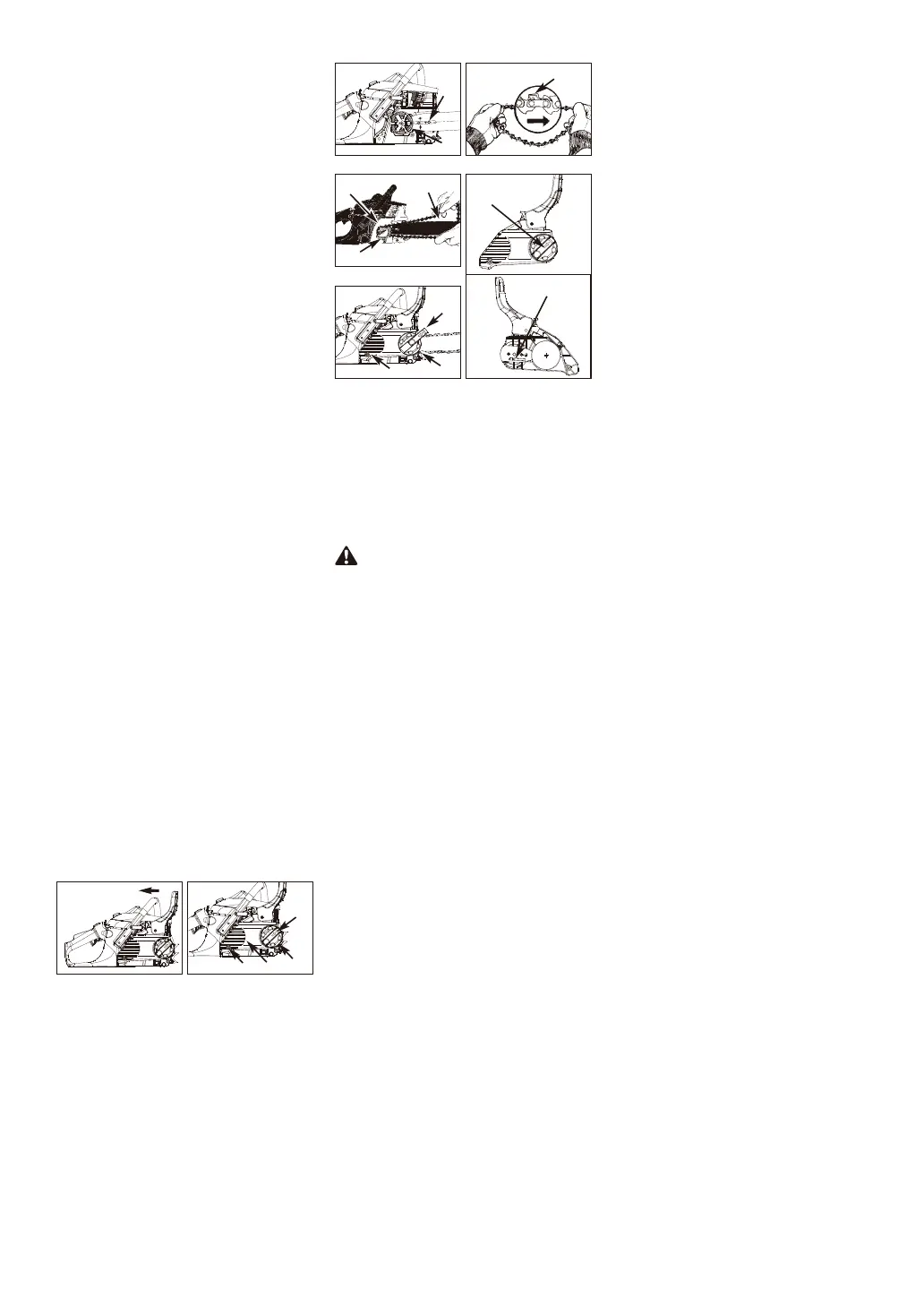

3A. ábra 3B. ábra
3C. ábra
F
3D. ábra
D
E
3E. ábra
J
I
G
H
3G. ábra 3F. ábra
K
L
M
N
C
B
A
N
távolítsa el a a csavart
