Gardol GMSH 40+ - Page 79

- 78 -

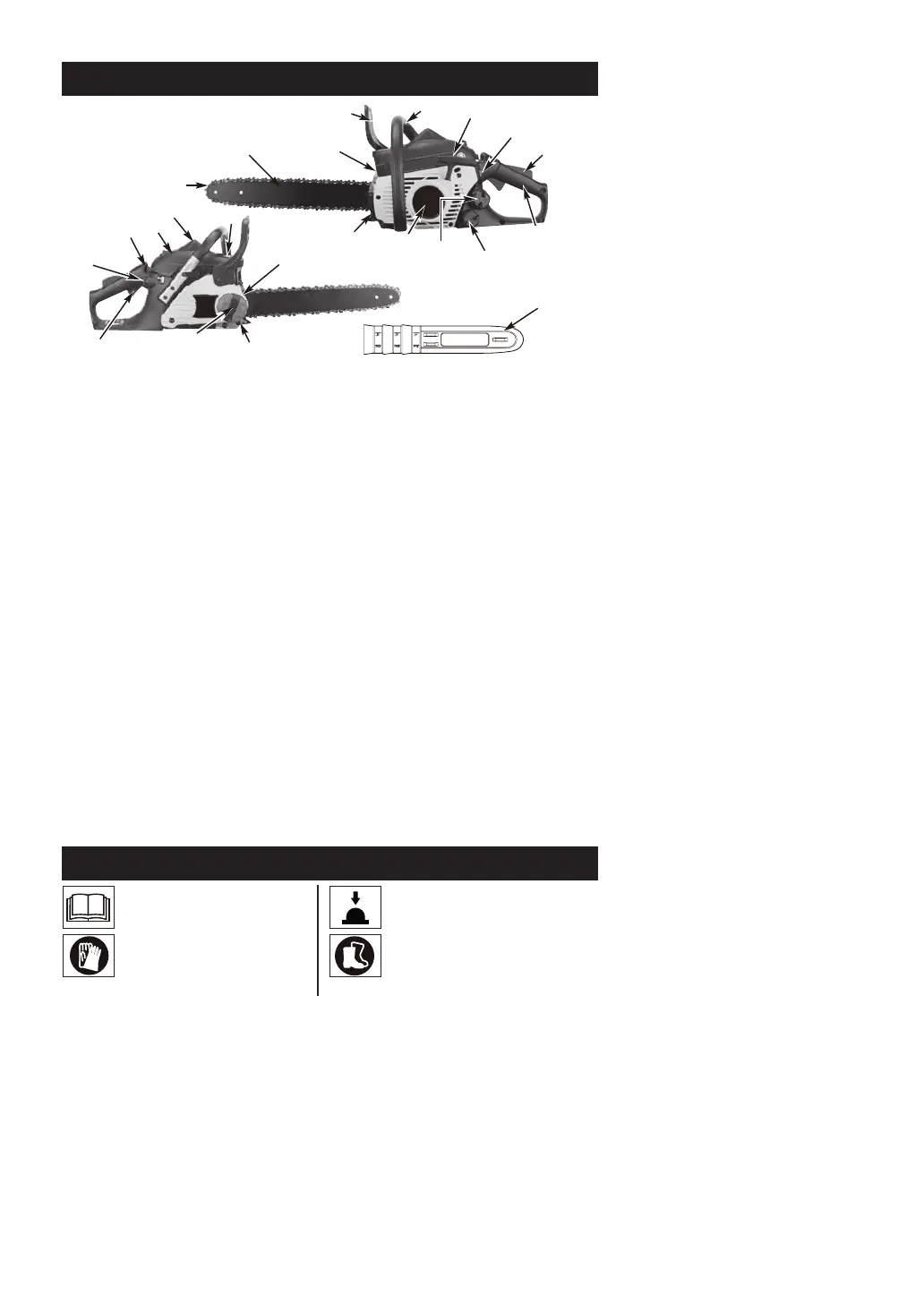

IDENTIFICATIE (WAT IS WAT)?
13
1
7
5
6
11
2
17
20
22
21
14
23
16
18
3
4
10
12
15
19
9
8
1. Zaagketting
2. Geleider
3. Vonkenscherm
4. Kettingremhendel /
handbescherming
5. Voorste handgreep
6. Starthendel
7. AAN/UIT-schakelaar
8. Gashendelblokkering
9. Achterste handgreep /
voetbeugel
10. Olietankdop
11. Brandstoftankdop
12. Startwieldeksel
13. Getande aanslag
14. Kettingspanring
15. Demperschild
16. Bougie
17. Luchtlterdeksel
18. Chokehendel voor
automatische choke
19. Brandstofpomp
20. Gashendel
21. Vergrendelknop voor kap
en geleider
22. Kettingvanger
23. Geleiderkap
BEVEILIGINGSFUNCTIES
De nummers van de beschrijvingen komen overeen met bovenstaande nummers, zodat u de
beveiligingsfunctie makkelijk kunt terugvinden.
1 ZAAGKETTING MET WEINIG TERUG-
SLAG
helpt de terugslag of de intensiteit
van de terugslag aanzienlijk te verminde-
ren, dankzij speciaal ontworpen dieptestel-
lers en veiligheidsschakels.
3 VONKENSCHERM houdt koolstof- en an-
dere brandbare deeltjes groter dan 0,6 mm
(0,023 inch) uit de uitlaatgasstroom tegen.
Naleving van plaatselijk en nationaal gel-
dende wet- en regelgeving betreffende het
gebruik van een vonkenscherm is de ver-
antwoordelijkheid van de gebruiker. Raad-
pleeg 'Veiligheidsmaatregelen' voor extra
informatie.
4 KETTINGREMHENDEL / HANDBE-
SCHERMING
beschermt de linkerhand
van de gebruiker in het geval dat deze van
de voorste handgreep afglijdt terwijl de
zaag draait.
4 KETTINGREM is een beveiligingsfunctie
die ontworpen is om de kans op letsel door
terugslag te verkleinen, door de beweging
van de zaagketting binnen enkele millise-
conden stop te zetten. Deze wordt geacti-
veerd door de kettingremhendel.
7 STOP-SCHAKELAAR zet de motor on-
middellijk stil wanneer deze wordt geac-
tiveerd. De STOP-schakelaar moet in de
AAN-stand worden geduwd om de motor te
starten of te herstarten.
8 GASHENDELBLOKKERING voorkomt
onbedoeld versnellen van de motor. Gas-
hendel (20) kan niet worden ingeknepen
zonder de veiligheidspal in te drukken.
22 KETTINGVANGER vermindert het gevaar
van letsel in het geval dat de zaagketting
tijdens bedrijf breekt of ontspoort. De ket-
tingvanger is ontworpen om een zwiepende
ketting tegen te houden.
BETEKENIS VAN DE PICTOGRAMMEN
Lees de gebruiksaanwijzing en alle
waarschuwingen aandachtig door,
voordat u de machine gebruikt.
Draag handschoenen om uw
handen te beschermen
Brandstofpomp
Draag veiligheidsschoenen om uw
voeten te beschermen
