Procédure d'installation
Installation du capteur
Pour des résultats optimaux, maintenez la barre centrée pendant le processus d'installation du capteur.

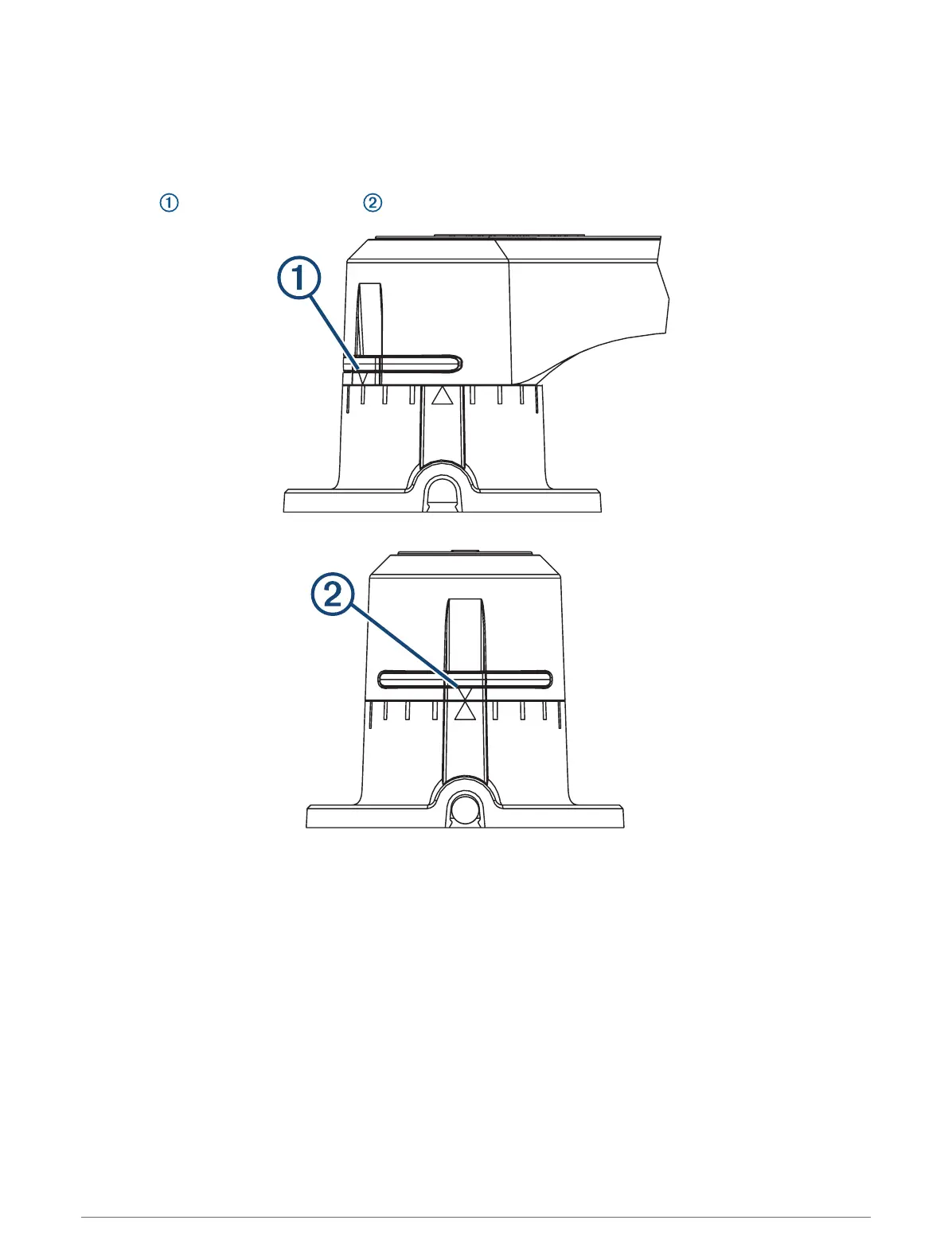

1 Faites pivoter le capteur dans le sens inverse des aiguilles d'une montre pour que les flèches situées à
l'arrière soient alignées au centre .
2 Placez le capteur à l'emplacement choisi pour le montage, puis marquez le centre des trois trous de fixation.
3 Placez le support pour bras de mèche sur le bras de mèche à l'emplacement de montage, puis marquez le
centre des deux trous de fixation.
4 À l'aide d'un foret de 3,2mm (
1
/
8
po), percez trois trous d'implantation dans la surface de montage pour le
capteur, puis deux trous d'implantation dans le bras de mèche destinés au support pour bras de mèche.
5 À l'aide du contre-écrouM6 fourni, fixez l'un des assemblages à articulation sphérique au support pour bras
de mèche.
6 Placez l'autre assemblage à articulation sphérique dans le trou du capteur approprié (en général, le
deuxième trou à partir du bout), et fixez-le à l'aide de la rondelle et du contre-écrou inclus, en utilisant
une douille de 10mm.
7 Serrez les assemblages à articulation sphérique à la base à l'aide d'une clé de 8mm.
8 A l'aide des vis fournies, fixez le capteur à la surface de montage.
9 En maintenant la barre et le capteur en position centrée, mesurez la distance qui sépare d'un côté
l'assemblage à articulation sphérique situé sur le capteur et de l'autre l'emplacement où vous prévoyez
de fixer le support pour bras de mèche au bras de mèche.
10 Instructions d'installation
