Installationsvorgänge
Installieren des Sensors
Um die besten Ergebnisse zu erzielen, halten Sie das Ruder während der Installation des Sensors mittschiffs.

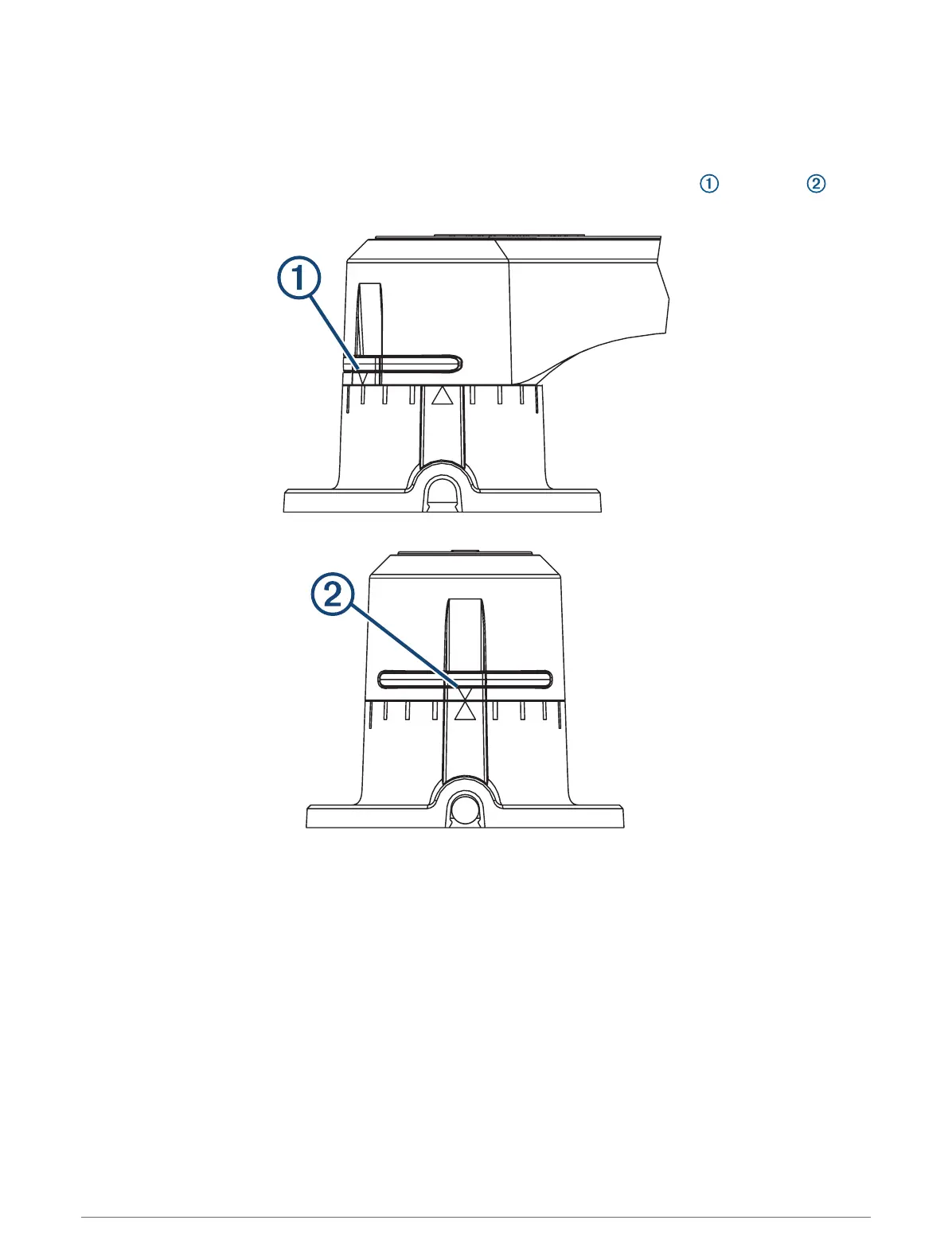

1 Drehen Sie den Sensor gegen den Uhrzeigersinn, sodass die Pfeile auf der Rückseite in der Mitte
aufeinander ausgerichtet sind.
2 Platzieren Sie den Sensor am gewählten Montageort und markieren Sie die Mitte der drei Montagelöcher.
3 Setzen Sie die Tillerarmhalterung am gewählten Montageort auf den Tillerarm und markieren Sie die Mitte
der zwei Montagelöcher.
4 Bringen Sie mit einem Bohrer von 3,2mm (
1
/
8
Zoll) für den Sensor drei Vorbohrungen in der Montagefläche
und für die Tillerarmhalterung zwei Vorbohrungen am Tillerarm an.
5 Befestigen Sie eine der Kugelgelenkeinheiten mit der im Lieferumfang enthaltenen M6-Sicherungsmutter an
der Tillerarmhalterung.
6 Setzen Sie die andere Kugelgelenkeinheit in das entsprechende Loch am Sensor ein (in der Regel das
zweite Loch von der Spitze) und befestigen Sie sie unter Verwendung eines 10-mm-Steckschlüssels mit der
mitgelieferten Unterlegscheibe und Sicherungsmutter.
7 Ziehen Sie die Kugelgelenkeinheiten mit einem 8-mm-Schraubenschlüssel am Fuß an.
8 Sichern Sie den Sensor mit den im Lieferumfang enthaltenen Schrauben auf der Montageoberfläche.
9 Wenn sich das Ruder mittschiffs und der Sensor in der mittleren Position befindet, messen Sie die Distanz
zwischen der Kugelgelenkeinheit am Sensor und der Stelle, an der Sie die Tillerarmhalterung am Tillerarm
befestigen möchten.
22 Installationsanweisungen
