Proceso de instalación
Instalación del sensor
Para conseguir unos resultados óptimos, mantén el timón en el centro de la embarcación durante el proceso de
instalación del sensor.

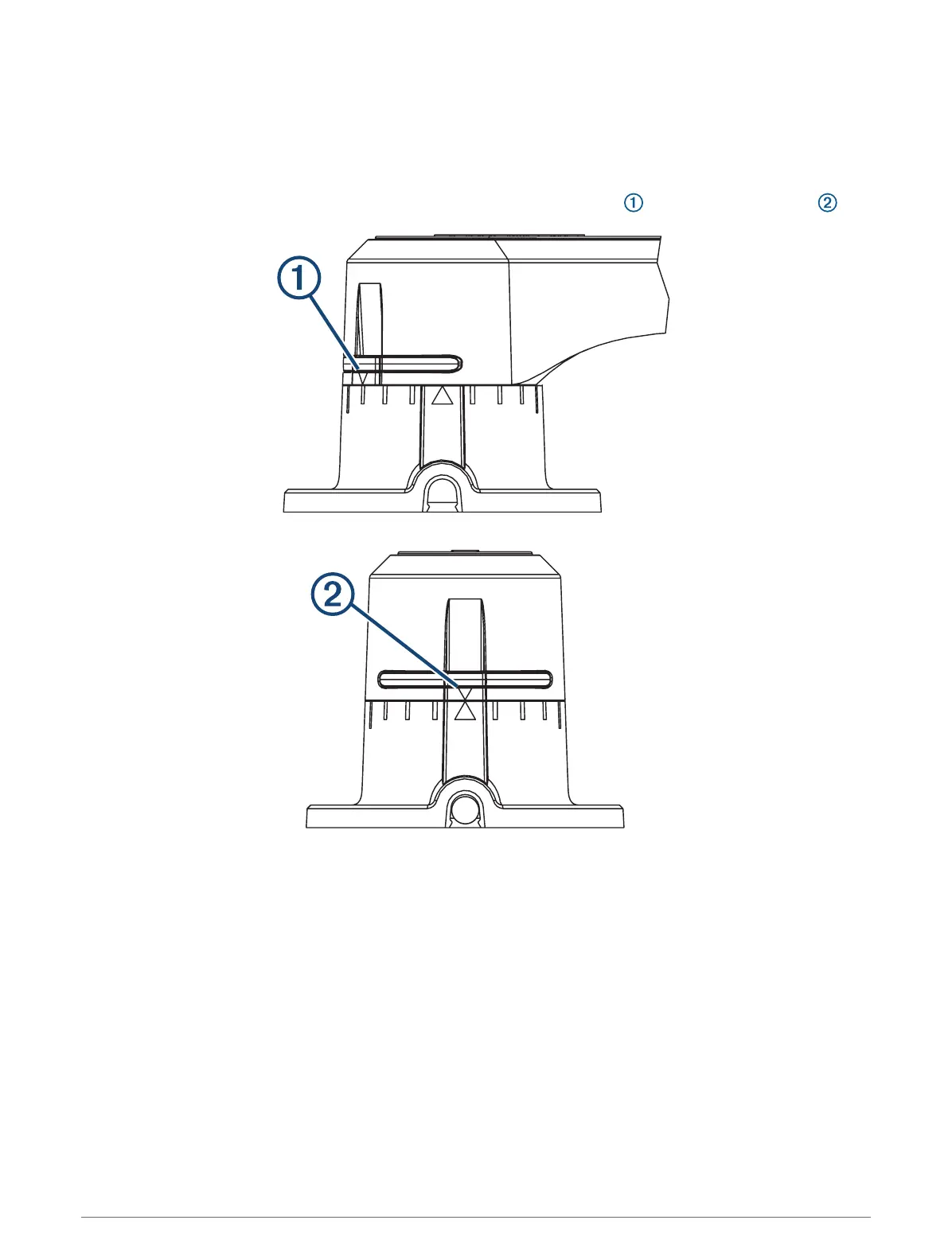

1 Gira el sensor hacia la izquierda para que las flechas de la parte posterior se alineen con el centro .
2 Sitúa el sensor en la ubicación seleccionada para el montaje y marca el centro de los tres orificios de
montaje.
3 Coloca el soporte para el brazo de la caña del timón en el brazo de la caña del timón de la ubicación de
montaje, y marca el centro de los dos orificios de montaje.
4 Con una broca de 3,2mm (
1
/
8
in), perfora tres orificios guía en la superficie de montaje del sensor, y dos
orificios guía en el brazo de la caña del timón para el soporte de dicho brazo.
5 Con la tuerca de fijación M6 suministrada, fija una de las juntas de rótula al soporte del brazo de la caña del
timón.
6 Coloca la otra junta de rótula en el orificio correspondiente del sensor (normalmente el segundo desde el
extremo) y fíjala a la arandela y a la tuerca suministradas con una rótula de 10mm.
7 Con una llave de 8mm, aprieta las juntas de rótula a la base.
8 Fija el sensor a la superficie de montaje utilizando los tornillos suministrados.
9 Una vez que el timón se encuentre en el centro de la embarcación y el sensor esté también en posición
central, mide la distancia que hay desde la junta de rótula del sensor hasta la ubicación donde deseas
instalar el soporte para el brazo de la caña del timón.
