Installatieprocedures
De sensor installeren
Voor het beste resultaat houdt u het roer midscheeps tijdens het installatieproces van de sensor.

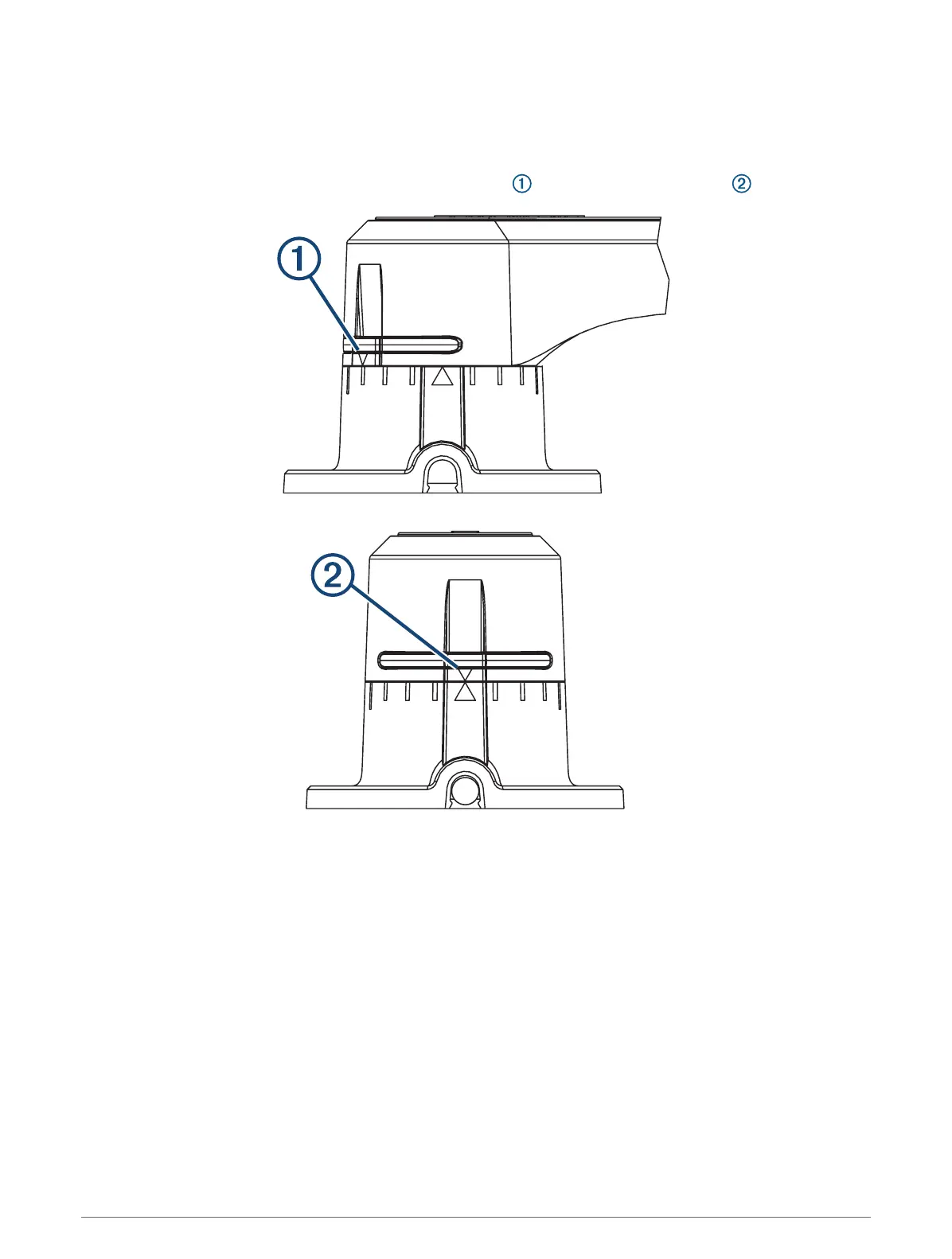

1 Draai de sensor linksom, zodat de pijlen op de achterzijde in het midden zijn uitgelijnd .
2 Plaats de sensor op de geselecteerde montagelocatie en markeer het midden van de drie montagegaten.
3 Plaats de roerarmbevestiging op de montagelocatie en markeer het midden van de twee montagegaten.
4 Boor met een 3,2 mm (
1
/
8
inch) boor drie gaten in het montageoppervlak voor de sensor en twee gaten in de
roerarm voor de roerarmbevestiging.
5 Bevestig een van de kogelverbindingscombinaties aan de roerarmbevestiging met de bijgeleverde M6-
borgmoer.
6 Plaats de andere kogelverbindingscombinatie in het passende gat van de sensor (meestal het tweede gat
vanaf de punt) en bevestig deze met de bijgeleverde ring en borgmoer en een 10mm-dopsleutel.
7 Zet de kogelverbindingscombinaties aan de voet vast met een 8mm-sleutel.
8 Zet de sensor met de bijgeleverde schroeven vast aan het montageoppervlak.
9 Meet met het roer midscheeps en de sensor in het midden de afstand tussen de kogelverbindingscombinatie
en de locatie waar u de roerarmbevestiging wilt vastmaken aan de roerarm.
10 Indien de bijgeleverde schroefdraadstang te lang is, moet deze op de juiste lengte worden afgezaagd (De
schroefdraadstang afzagen, pagina41).
11 Draai beide standaard M6-moeren op de schroefdraadstang.
