Procedury instalacji
Instalowanie czujnika
Aby uzyskać najlepsze wyniki, podczas instalacji czujnika należy utrzymywać ster na śródokręciu.

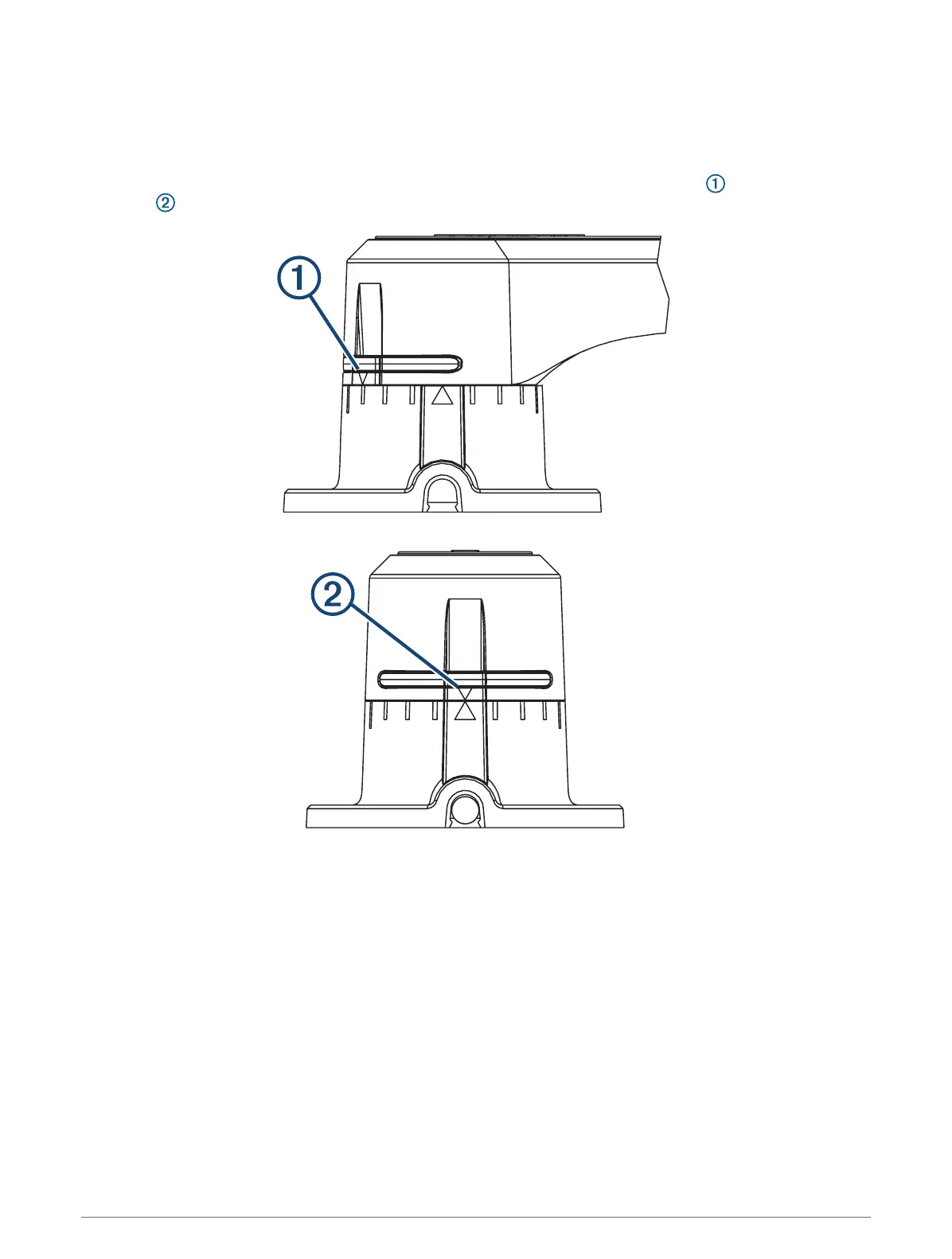

1 Obróć czujnik wkierunku przeciwnym do ruchu wskazówek zegara, aby strzałki ztyłu wyrównały się na
środku .
2 Umieść czujnik wwybranym miejscu montażu ioznacz punkt środkowy trzech otworów montażowych.
3 Umieść uchwyt drążka sterowniczego na drążku sterowniczym wmiejscu montażu ioznacz punkt środkowy
dwóch otworów montażowych.
4 Używając wiertła ośrednicy 3,2mm (
1
/
8
cala), wywierć na powierzchni montażowej trzy otwory pilotowe do
montażu czujnika oraz dwa otwory na drążku sterowniczym do montażu uchwytu drążka sterowniczego.
5 Przymocuj jeden zzespołów przegubu kulowego do uchwytu drążka sterowniczego, używając dołączonej
nakrętki samozaciskowej M6.
6 Umieść drugi układ przegubu kulowego wodpowiednim otworze czujnika (zazwyczaj jest to drugi otwór
licząc od końcówki) iprzymocuj go za pomocą podkładki inakrętki samozaciskowej, używając gniazda
10mm.
7 Dokręć zespoły przegubu kulowego, używając klucza 8mm upodstawy.
8 Przymocuj czujnik do powierzchni montażowej za pomocą dołączonych śrub.
9 Po ustawieniu steru na śródokręciu iczujnika wpołożeniu centralnym, zmierz odległość od zespołu
przegubu kulowego do miejsca, wktórym zamierzasz przymocować uchwyt drążka sterowniczego do
drążka.
