Type R
SSV AYARLANMASI
Maksimum basınç kapatma ayarını yapmak için;
1. ‘E’ Sembollü Kapağı çevirerek çıkarınız.
2. ‘B’ Sembollü somunu sıkmak veya gevşetmek için 22mm boru
lokma kullanınız.
3. ‘B’ Sembollü somunu saat yönünde çevirirseniz; maksimum
kapatma basıncını arttırırsınız.
4. ‘B’ Sembollü somunu saat yönünün tersine çevirirseniz;
maksimum kapatma basıncını azaltırsınız.
Minimum basınç kapatma ayarını yapmak için;
1. ‘E’ Sembollü Kapağı çevirerek çıkarınız.
2. ‘D’ Sembollü somunu sıkmak veya gevşetmek için 17mm boru
lokma kullanınız.
3. ‘D’ Sembollü somunu saat yönünde çevirirseniz; minimum
kapatma basıncını arttırırsınız.
4. ‘D’ Sembollü somunu saat yönünün tersine çevirirseniz; minimum
kapatma basıncını azaltırsınız.
5. ‘E’ Sembollü kapağı çevirerek takınız.
SSV SETTING
Shut-off setting in case of overpressure;
1. ‘E’ Turn the cap and remove.
2. ‘B’ Turn the external adjusting screw, using a tube spanner 22mm.
3. ‘B’ Turning clockwise: increase in the upper shut down pressure.
4. Turning counter-clockwise: reduction in the upper shut down
pressure.
Shut-off setting in case of overpressure;
1. ‘E’ Turn the cap and remove.
2. Turn the internal adjusting screw ‘D’ using a tube spanner 17mm.
3. Turning clockwise: increase in the lower shut down pressure.
4. Turning counter-clockwise: reduction in the lower shut down
pressure.
5. Screw on the cap ‘E’ again.

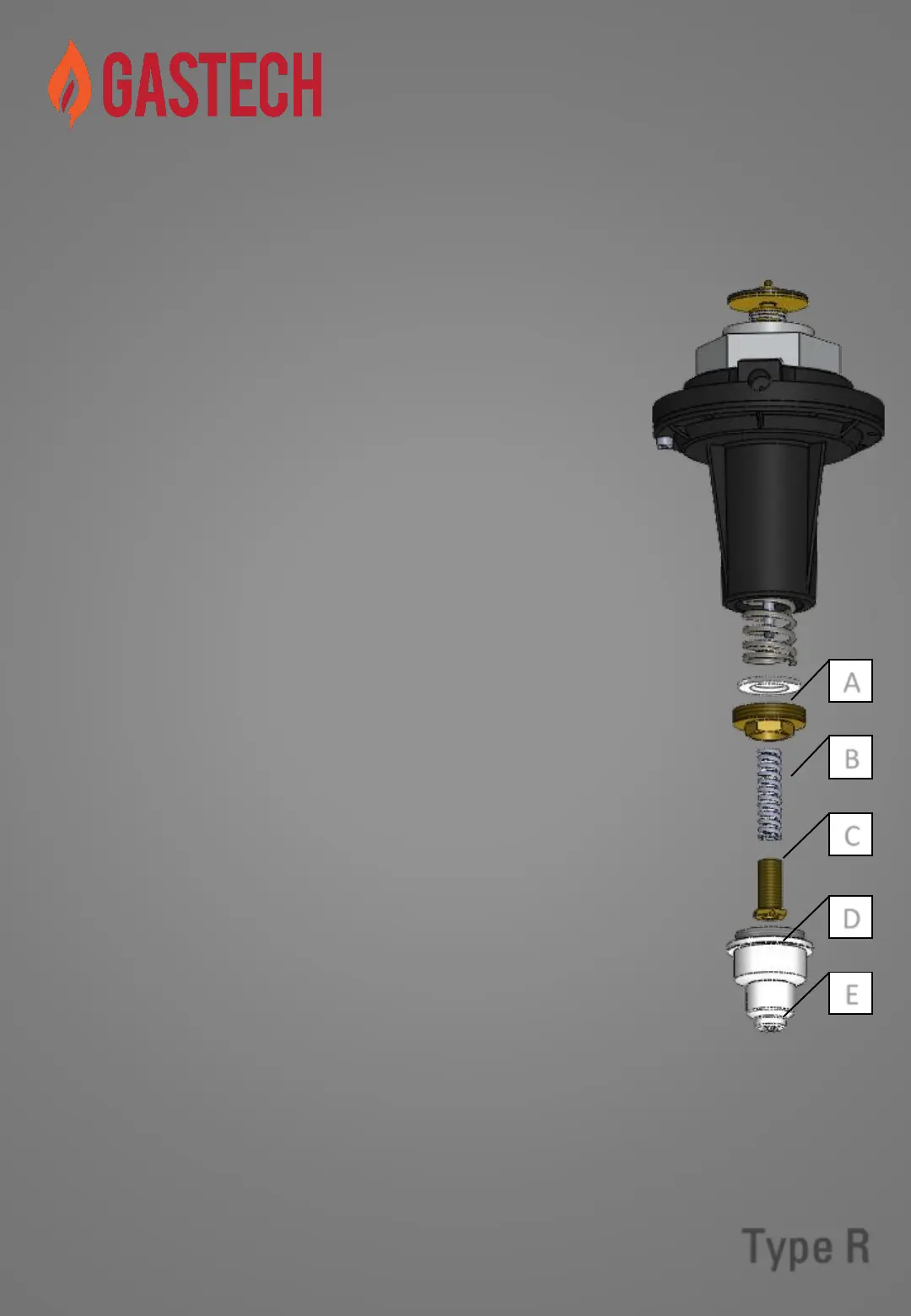

A
B
C
D
E
