System programming
There is no address setting at the transmitter.
Consult the appropriate Control Panel Programming Instructions.
Specifications
Transmitter frequency: 868 MHz
Free space range (Line of sight): 400 m
Indoors range: up to 20 m
Supervision time < 20 min
Magnet make distance < 10 mm
Magnet break distance > 30 mm
External contact resistance: 100 ohms max
Current consumption: 10 µA typ., < 30 mA during transmit
Battery type use only: Duracell DL123A, Panasonic
CR123A,
Sanyo CR123A, Varta CR123A,
Energizer CR123A
Battery life: 3 years typical
Colour: White or Brown
Case dimensions: 31x 31 x 100 mm
Weight: 100 g
Operating temperature: -10 to +50°C

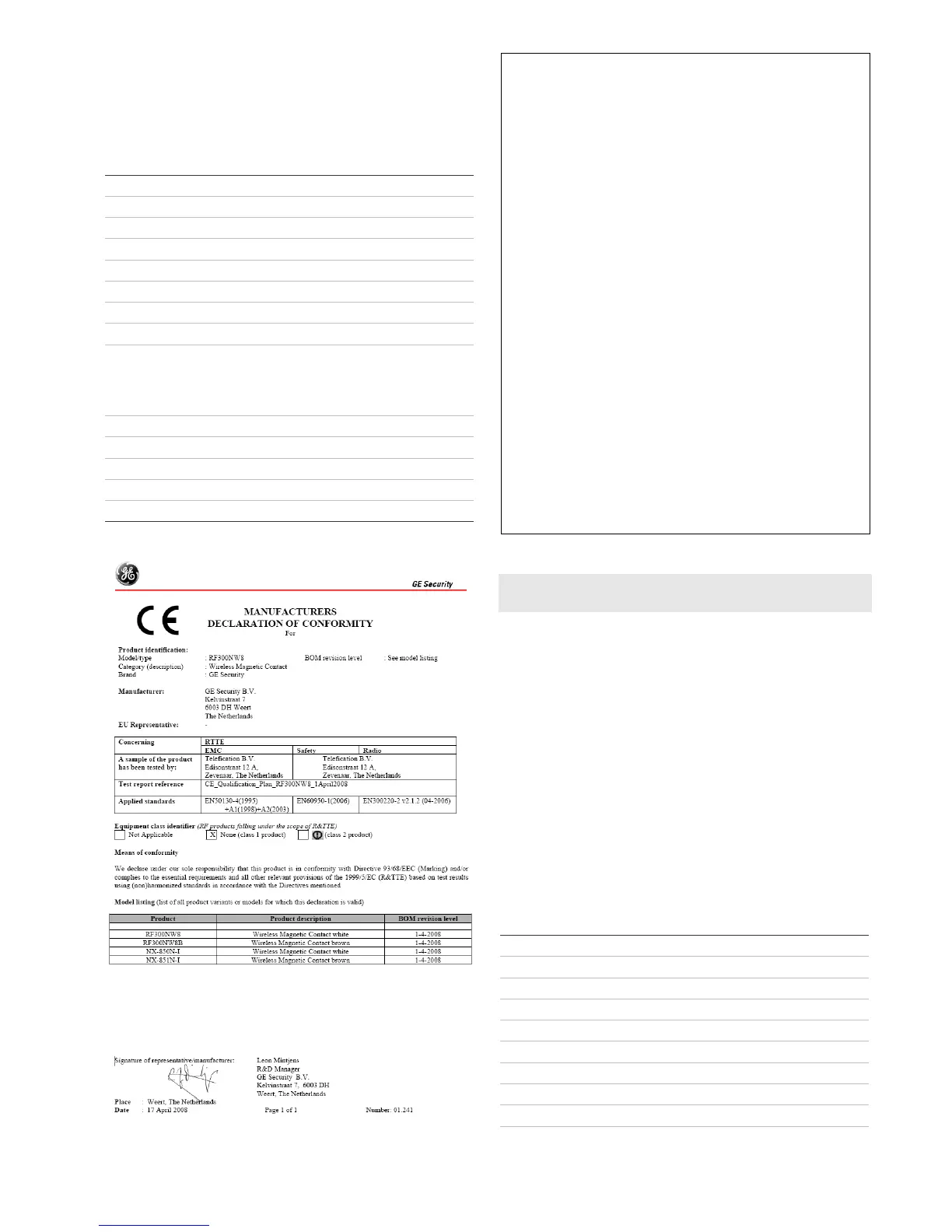

Declaration of Conformity
The RF300NW8/RF300NW8B/NX-850N/NX-851-N, Universal Transm.
868MHz, are suitable for use in alarm systems designed to comply with
PD6662 at security grade 2 and environmental class II. They conform to
the relevant parts of the following standards:
EN50131-1:2006 Alarm systems-Intrusion systems Part 1: System
requirements
TS50131-2-6:2004 Alarm systems. Intrusion systems. Requirements
for opening contacts (magnetic)
TS50131-5-3:2005 Alarm systems. Intrusion systems. Requirements
for interconnections equipment using radio-
frequency techniques
BSIA Form 171,
Issue 2 May 2007
Guideline for the use of the PD6662:2004 scheme
for the implementation of prEN50131:2004
BSIA Form No 185,
May 2005
RECOMMENDATIONS TO MANUFACTURERS for the
interpretation of detector standards:
DD TS 50131-2-2:2004 Requirements for passive
infrared detectors
DD TS 50131-2-3:2004 Requirements for
microwave detectors
DD TS 50131-2-4:2004 Requirements for combined
passive infrared and microwave detectors
DD TS 50131-2-5:2004 Requirements for combined
passive infrared and ultrasonic detectors
The RF300NW8/RF300NW8B/NX-850N/NX-851-N, Universal Transm.
868MHz, has been tested and certified to TS50131-2-6, EN50131-1 and
EN50131-5-3 for security grade 2, environmental class 2, by the Dutch
testing and certification body Telefication B.V.
IT: Istruzioni di Installazione
Informazioni
Queste Istruzioni di Installazione si riferiscono ai trasmettitori
universali GE modello RF300NW8 e RF300NW8B.
Il trasmettitore universale è fornito con una batteria al litio da 3-
volt DL 123A e con un magnete esterno. Contiene un reed al suo
interno, una connessione per un contatto esterno normalmente
aperto o chiuso e la protezione contro l’apertura e la rimozione.
Due jumpers permettono di selezionare se utilizzare il reed interno
o il contatto esterno, e se il contatto esterno deve essere
normalmente aperto o normalmente chiuso.
Questo trasmettitore universale è un dispositivo con un singolo
indirizzo e può trasmettere le condizioni di Allarme, Manomissione,
Ripristino e Batteria Scarica. Inoltre trasmette un segnale di
supervisione ogni 15 minuti verso il ricevitore indicando il suo
stato e la sua presenza.
Spiegazione delle immagini
1 Apertura del contenitore
A Coperchio
B Fessura
2 Fissare il coperchio del trasmettitore
3 Componenti del Trasmettitore Universale
C Foro di fissaggio
D Magnete
E Segno per l’allineamento
F Alloggiamento batteria
G Contatto Reed
P/N KEM-PK27107D • REV 00.02 • ISS 24NOV08 3 of 8
