Servicio al consumidor Solucionar problemas Operación SeguridadInstalación
104
Equipos de recorte y paneles de decoración.

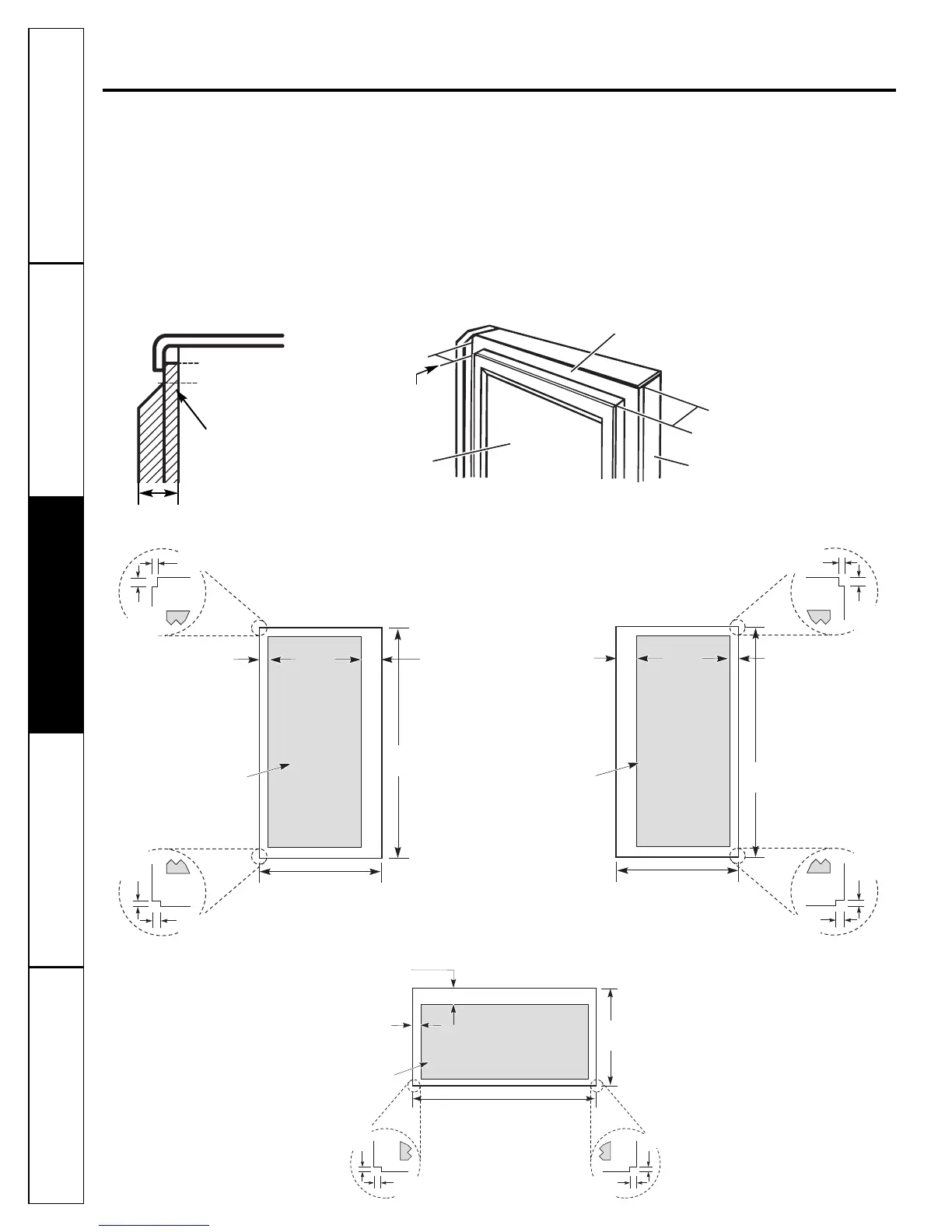

Dimensiones para paneles de madera a medida
3/4″ (19 mm) o panel elevado
Puede utilizarse un diseño de panel elevado atornillado o pegado a un soporte de un grosor de 1/4″ (6 mm), o una placa
fresada de 3/4″ (19 mm). La parte elevada del panel debe fabricarse para permitir espacios libres de por lo menos 2″
(5,1 cm) desde el lado de la manija para que haya espacio para los dedos.
Los paneles de grosor mayor a 1/4″ (6 mm), hasta un máximo de 3/4″ (19 mm), requerirán que el perímetro externo del panel
de 5/16″ (8 mm) no sea más grueso de 1/4″ (6 mm).
595@-/5;:1?01<1?;<->-<-:181?-91050-
8591:@;?2>1?/;?8.?739FC<->-/-0-<A1>@-
$A1>@-018/;:318-0;>8.?739FC
Espacio de 2″
(5,1 cm) en
el lado de
la manija
Panel de
apariencia
Puerta del
refrigerador
Grosor del soporte
de 1/4″ (6 mm)
3/4″
(19 mm)
Panel más grueso de 1/4″ (6 mm)
1/4″ (6 mm) máx.
3/4″ (19 mm)
5/16″ (8 mm)
Puerta derecha de alimentos frescos
Puerta del congelador
Parte superior,
derecha e
inferior
16 29/32″ (42,9 cm)
5/16″ (8 mm)
mínimo a un
grosor de 1/4″
(6 mm)
Parte elevada
del panel
2″ (51 mm)
mínimo a un
grosor de 1/4″
(6 mm)
Lado de la manija
26 3/32″
(66,3 cm)
2″ (51 mm) mínimo a un
grosor de 1/4″ (6 mm)
Lado de la manija
Lados izquierdo,
derecho e
inferior
5/16″ (8 mm) mínimo a
un grosor de 1/4″ (6 mm)
35 29/32″ (91,2 cm)
Parte
elevada
del panel
38 15/16″
(98,9 cm)
Puerta izquierda de alimentos frescos
Parte superior,
izquierda e
inferior
16 29/32″ (42,9 cm)
5/16″ (8 mm)
mínimo a un
grosor de 1/4″
(6 mm)
Parte elevada
del panel
2″ (51 mm)
mínimo a un
grosor de 1/4″
(6 mm)
Lado de la manija
38 15/16″
(98,9 cm)
1/8″
(3 mm)
1/8″
(3 mm)
1/8″
(3 mm)
1/8″
(3 mm)
1/8″
(3 mm)
1/4″
(6 mm)
1/4″
(6 mm)
1/4″
(6 mm)
1/4″
(6 mm)
1/4″
(6 mm)
1/8″
(3 mm)
1/4″
(6 mm)
