AVERTISSEMENT : Afin d’éviter la
possibilité de décharge électrique,
que l’alimentation électrique
est fermée à partir de la boîte de
fusibles avant de procéder au câblage.
REMARQUE : Le ventilateur doit être
installé à une distance maximale de
6 m (20 pieds) de l’unité de transmission
pour assurer un signal adéquat entre
l’unité de transmission et l’unité de
réception du ventilateur.
MISE EN GARDE : Ne pas utiliser un
interrupteur mural muni d’un gradateur.
AVERTISSEMENT : que toutes
les connexions sont solides, incluant le
câble de mise à la terre, et qu’aucun
câble dénudé ne sort des coinceurs de
câbles, sauf le câble de mise à la terre.
AVERTISSEMENT : Les schémas
électriques sont à titre de référence
seulement. L'utilisation facultative de la
trousse d’éclairage doit être
et indiquée qu’elle convient à
l’utilisation avec un ventilateur.

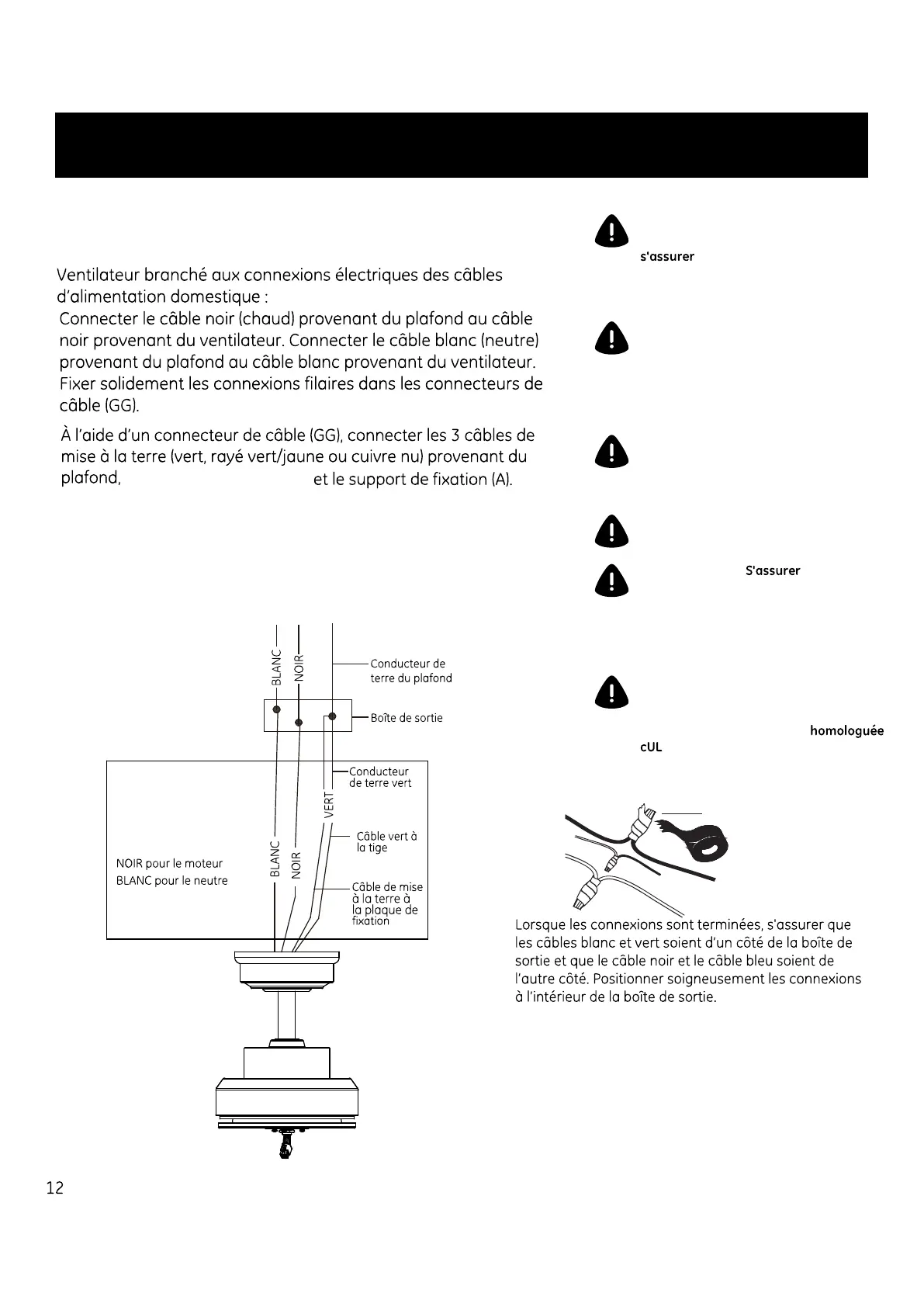

EFFECTUER LES CONNEXIONS ÉLECTRIQUES
Circuit d’alimentation
GG
Installation du ventilateur
AVERTISSEMENT : Parer les câbles qui
dépassent de la tige à 15,24 cm (6 po) et
dénuder 1,9 cm (3/4 po) d’isolation des
extrémités.
*
Remarque : Ne s’applique pas à l’installation encastrée,
car l’ensemble de tige (B) n’est pas utilisé.
*
l’ensemble de tige (B)
*
