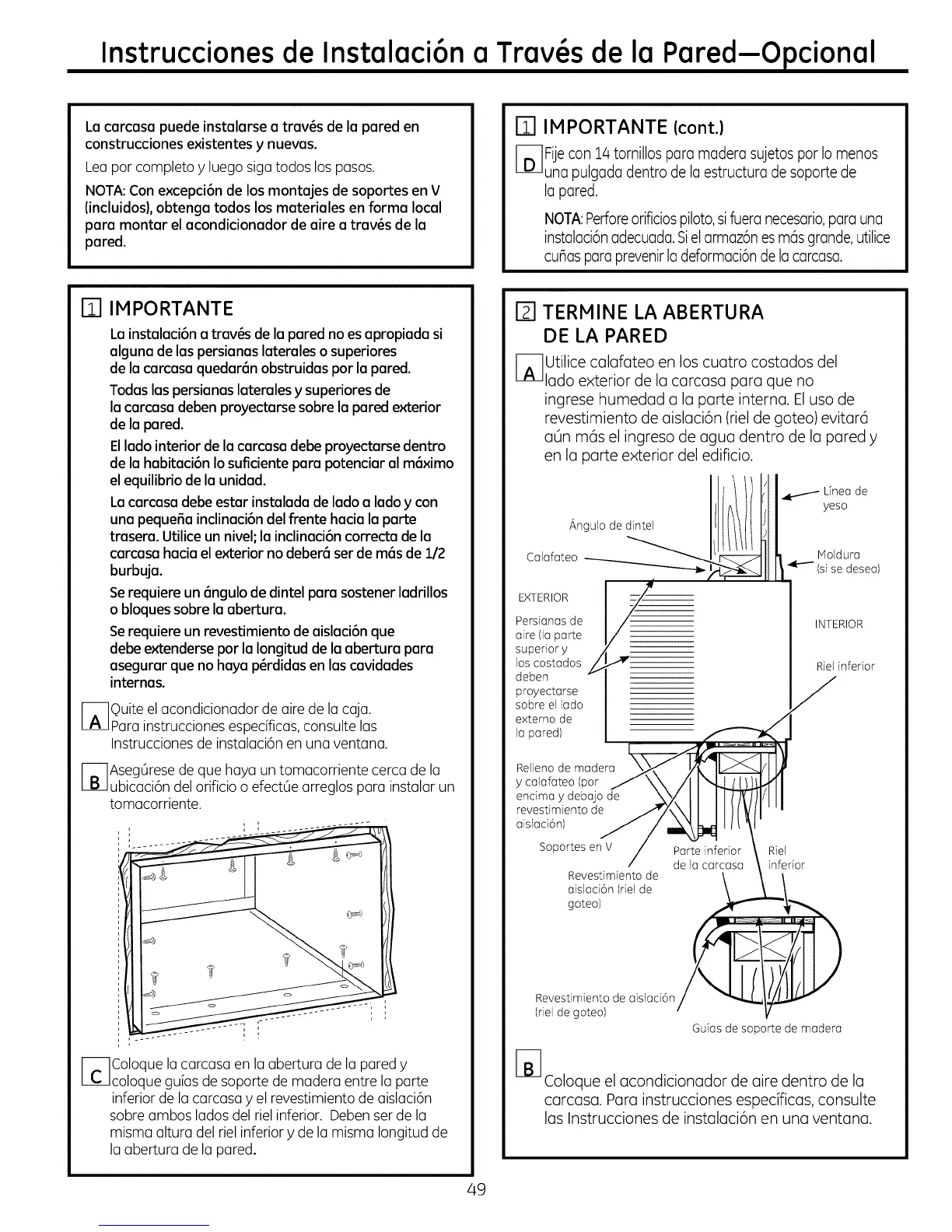

Instrucciones de Instalaci6n a Trav s de la Pared-Opcional
Lacarcasa puede instalarse a travas de la pared en
construcciones existentes y nuevas.
Leapor completo y luego siga todos lospasos.
NOTA:Con excepci6n de los montajes de soportes en V
(incluidos), obtenga todos los materiales en forma local
para montar el acondicionador de aire a trav_s de la
pared.
[] IMPORTANTE (cont.)
FUecon 14 tornillos para madera sujetospor Iomenos
una pulgada dentro de la estructura de soporte de
la pared.
NOTA:Pefforeorificiospiloto,sifuera necesario,para una
instalaci6nadecuada.Sielarmaz6n es m6sgrande, utilice
cutlas para prevenirla deformaci6n de la carcasa.
I_ IMPORTANTE
Lainstalaci6n a trav_s de la pared no es apropiada si
alguna de las persianas laterales o superiores
de la carcasa quedar6n obstruidas por la pared.
Todas las persianas laterales y superiores de
lacarcasa deben proyectarse sobre la pared exterior
de la pared.
Ellado interior de la carcasa debe proyectarse dentro
de la habitaci6n Io suficiente para potenciar al m6ximo
el equilibrio de la unidad.
Lacarcasa debe estar instalada de lado a lado y con
una pequeffa inclinaci6n del frente hacia la parte
trasera. Utilice un nivel; la inclinaci6n correcta de la
carcasa hacia el exterior no deber6 ser de m6s de 1/2
burbuja.
Serequiere un 6ngulo de dintel para sostener ladrillos
o bloques sobre la abertura.
Serequiere un revestimiento de aislaci6n que
debe extenderse por la Iongitud de la abertura para
asegurar que no haya p_rdidas en lascavidades
internas.
q)uiteel acondicionador de aire de la caja.
Para instrucciones espec[ficas,consulte las
Instrucciones de instalaci6n en una ventana.
-_AsegOresede que haya un tomacorriente cerca de la
ubicaci6n del orificio o efectOearreglos para instalar un
tomacorriente.
Coloquela carcasa en la abertura de la pared y
coloque guias de soporte de madera entre la parte
inferior de la carcasa y el revestimiento de aislaci6n
sobre ambos lados del riel inferior. Deben ser de la
misma altura del riel inferior y de la misma Iongitud de
la abertura de la pared.
E] TERMINE LA ABERTURA
DE LA PARED
_Utilice calafateo en los cuatro costados del
lado exterior de la carcasa para que no
ingresehumedad a la parte interna. Eluso de
revestimiento deaislaci6n (rielde goteo)evitar6
aOn m6s el ingreso de agua dentro de la pared y
en la parte exterior del edificio.
Calafate°_111 r_4_-- i_iC_de_dre_eaI
EXTERIOR
Persianas de
aire (la parte
supedory
los costados /
deben
proyectarse
sobre el lado
externo de
iS
INTERIOR
,.V: Riel inferior
J
la pared)
Relleno de
y calafateo
aislaci6n)
Soportes en V Riel
de la carcasa inferior
Revestimiento de
aislaci6n (riel de
goteo)
Revestimiento de aislaci6n
(riel de goteo)
Gufas de soporte de madera
B]
Coloque el acondicionador de aire dentro de la
carcasa. Parainstrucciones especificas,consulte
las Instruccionesde instalaci6nen una ventana.
49
