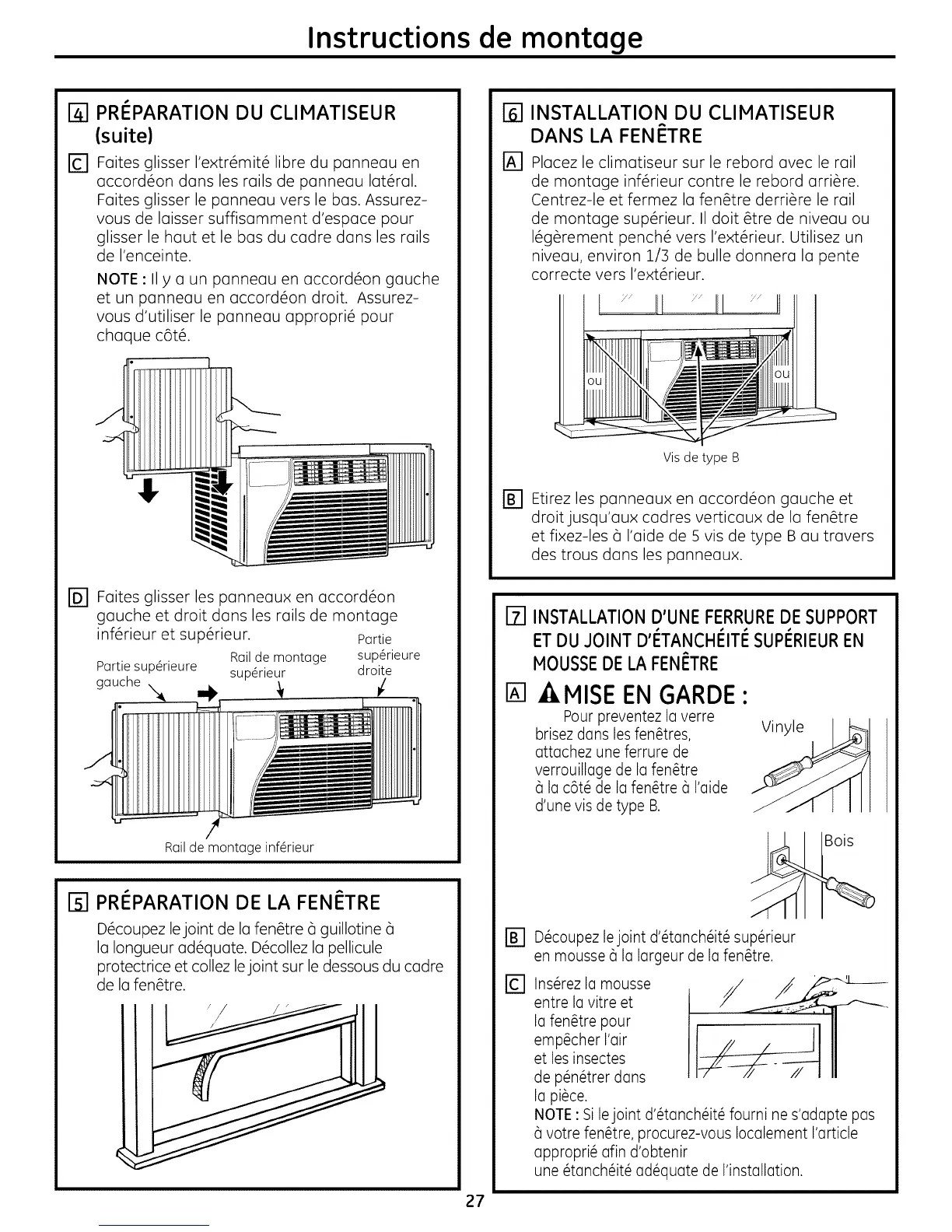

Instructions de montage
r41 PRI_PARATION DU CLIMATISEUR
(suite)
[_] Faites glisser I'extr6mit6 libre du panneau en
accord6on dans les rails de panneau lat6ral.
Faites glisser le panneau vers le bas. Assurez-
vous de laisser suffisamment d'espace pour
glisser le haut et le bas du cadre dans les rails
de I'enceinte.
NOTE :11y a un panneau en accord6on gauche
et un panneau en accord6on droit. Assurez-
vous d'utiliser le panneau appropri6 pour
chaque c6t&
r_ Faites glisser les panneaux en accord6on
gauche et droit dans les rails de montage
inf6rieur et sup6rieur, partie
Railde montage sup@ieure
Partie sup@ieure sup@ieur droite
gauche
Railde montage inf@ieur
I-_ PRI_PARATION DE LA FEN£=TRE
D6coupez lejoint de la fen@tre a guillotine a
la Iongueur ad6quate. D6collez la pellicule
protectrice et collez lejoint sur le dessous du cadre
de la fen@tre.
27
[]
[]
B]
©
INSTALLATION DU CLIMATISEUR
DANS LA FENi:TRE
Placez le climatiseur sur le rebord avec le rail
de montage inf6rieur contre le rebord arri6re.
Centrez-le et fermez la fen6tre derri6re le rail
de montage sup6rieur. IIdolt 6tre de niveau ou
16g6rement pench6 vers I'ext6rieur. Utilisez un
niveau, environ 1/3 de bulle donnera la pente
correcte vers I'ext6rieur.
Visdetype B
Etirezles panneaux en accord6on gauche et
droitjusqu'aux cadres verticaux de la fen6tre
et fixez-les a I'aide de 5 vis de type B au travers
des trous dans les panneaux.
INSTALLATION D'UNE FERRURE DE SUPPORT
ET DU JOINT D'I_TANCHI_ITI_ SUPI_RIEUR EN
MOUSSE DE LA FENf:TRE
-AMISE EN GARDE :
Pour preventez la verre
brisez dans lesfen@res, Vinyle
attachez une ferrure de
verrouillage de la fen@tre
a la c6t@de la fen@re a I'aide
d'une vis de type B.
Bois
D@coupezle joint d'@tanch@it@sup@bur
en mousse a la largeur de la fen@tre,
Ins@ez la mousse
entre la vitre et
la fen@trepour
emp@cherFair
et les insectes
de p@n@rerdans
la pi@ce.
NOTE: Si lejoint d'@anch6it@fourni ne s'adapte pas
a votre fen@tre,procurez-vous Iocalement I'article
appropri@afin d'obtenir
une @tanch@it@ad@quatede I'installation.
